水平载荷检测用称重传感器安装固定支架

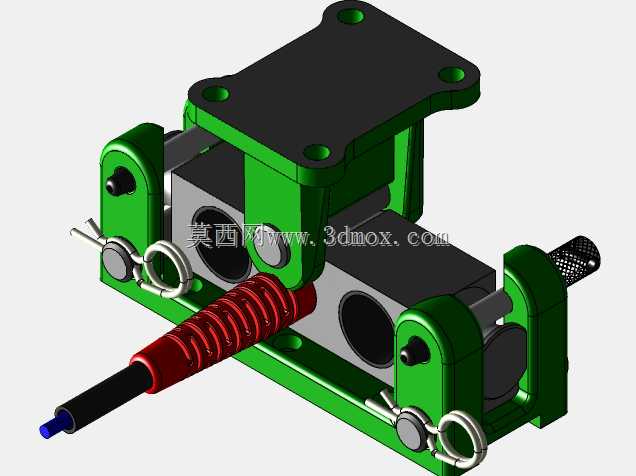

　　在工业称重检测、物料输送计量、自动化产线力值校验等场景中，水平方向载荷的精准测量一直是结构设计的难点，常规垂直安装的称重传感器无法适配水平方向的力值传导路径，容易出现侧向力干扰、测量值偏移、长期使用后结构松动等问题，这款专门适配水平载荷测量的安装支架，正是为解决这类工程痛点设计的配套结构件。从实际装配逻辑来看，该支架采用分体式夹装结构作为主体承载框架，绿色涂装的金属架体通过两侧的锁紧螺栓实现对传感器本体的环抱式固定，架体与传感器接触的端面预留了定位销孔与安装沉孔，能够保证传感器受力轴线与水平载荷方向完全重合，避免装配偏差带来的分力损耗。支架的前端设置了带缓冲弹簧的载荷传导组件，

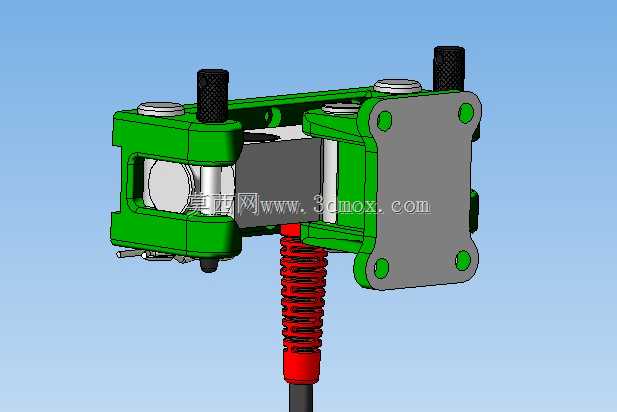

　　红色的螺旋压缩弹簧能够在载荷突然施加时起到缓冲吸能的作用，避免瞬时冲击力直接作用在传感器弹性体上造成过载损坏，弹簧下端的接触头采用圆弧端面设计，能够减少与被测部件接触时的卡滞风险，保证力值传导的平顺性。支架后侧的灰色安装法兰面设置了四个对称分布的固定孔位，孔位间距按照标准工业安装尺寸设计，能够直接适配多数工业设备的安装基面，法兰面与架体之间设置了定位止口，装配时能够快速找准安装位置，不需要反复调整同轴度。在设计思路上，这款支架优先考虑了载荷传导的直线性，整个传力路径从前端接触头、缓冲弹簧到传感器安装位、后侧固定法兰，所有受力部件的中心轴线保持在同一水平面上，从结构根源上消除了侧向弯矩对称重精度的影响；

　　架体两侧的锁紧螺栓采用带防滑纹理的旋钮式设计，现场装配时不需要额外的专用工具即可完成传感器的装夹固定，后期维护更换传感器时操作效率更高。考虑到工业现场的复杂使用环境，架体的边角位置都做了圆角过渡处理，避免装配过程中划伤操作人员，同时也减少了应力集中点，提升支架长期承受交变载荷时的结构强度。安装边界方面，支架整体的横向宽度控制在适配常规量程称重传感器的尺寸范围内，上下方向的安装空间不需要额外预留过大的操作余量，后侧法兰的固定孔可以适配M6到M8规格的紧固螺栓，能够满足不同载荷等级下的安装强度要求；前端缓冲弹簧的行程经过匹配设计，既能够覆盖常规工况下的冲击位移量，又不会因为弹簧行程过大导致力值传导出现滞后。在实际应用中，

　　这类支架常被安装在自动化输送线的侧边、物料推送机构的端面、仓储设备的货叉受力位置，用来实时监测水平方向的推送力、阻挡力、拖拽力数值，为产线的力值控制、过载保护、数据采集提供可靠的结构支撑。不同于通用型的传感器安装座，这款支架专门针对水平受力场景做了结构优化，不需要额外加装角度调整垫块或者力向转换接头，直接装配即可使用，能够大幅减少现场安装的调试工作量，同时也降低了多零件装配带来的累积误差，保证称重测量的稳定性和重复性。架体的材质选用高强度结构钢加工而成，表面做了喷塑防锈处理，能够适应车间内多粉尘、少量油污的使用环境，长期使用不会出现锈蚀、结构变形等问题。
