三菱HF-SN52J交流伺服电机三维结构

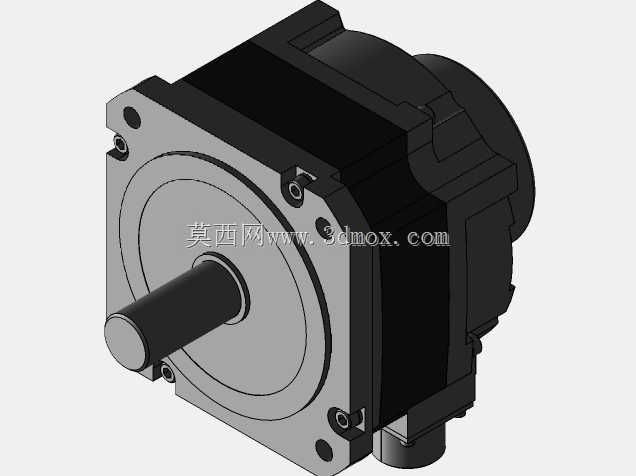

　　在自动化产线的传动选型环节，伺服电机的三维结构还原度直接影响后续设备布局的干涉校验效率，这款HF-SN52J交流伺服电机的建模完全贴合实物装配逻辑，从安装法兰的定位孔位到输出轴的轴径公差带，再到侧置接线端子的朝向与空间占位，都严格按照实物测绘尺寸搭建，能直接导入设备总装图完成布局校验。

　　从实际应用场景来看，这类中惯量交流伺服电机常被用在数控进给轴、包装机械的牵引辊驱动、自动化装配工位的往复位移机构上，输出端的轴伸采用标准圆柱轴带键槽结构，可直接适配同步带轮、联轴器、行星减速机等常见传动连接件，不需要额外做转接件的二次设计。安装法兰采用方形止口定位结构，止口的配合公差按照h7级精度建模，法兰面上的四个安装孔位呈对称分布，孔距尺寸完全匹配行业通用的安装基座标准，不管是垂直安装还是水平卧式安装，都能直接对齐现有安装板的孔位，不需要重新打孔调整。

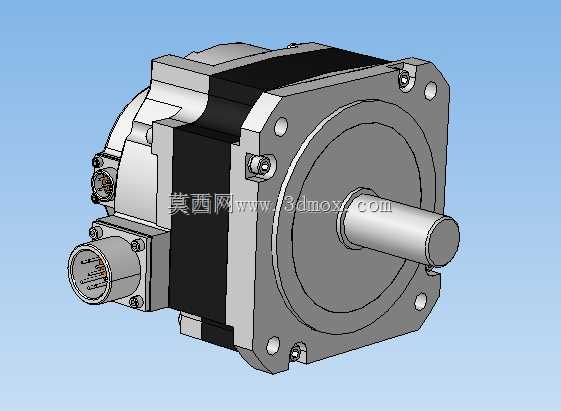

　　设计建模过程中，特意还原了电机本体的分层结构：后端的编码器防护壳、中部的定子绕组散热壳体、前端的轴承端盖，每一部分的装配间隙都按照实际装配公差预留，侧置的航空插头接线座突出本体的尺寸也做了精准还原，在做设备布线空间校验时，能准确评估线缆弯折半径是否足够，不会出现建模时忽略接线座占位导致实际装配时线缆和周边结构干涉的问题。电机尾部的编码器端做了凸起的防护结构，建模时保留了这个结构的外形尺寸，在做电机尾部空间预留时，能准确计算和设备防护罩、走线槽的安全距离。

　　从安装边界来看，这款电机的本体最大外径、轴伸长度、接线座突出高度都做了1:1还原，在做密集排布的多轴设备布局时，比如多轴点胶机、多头攻丝设备的工位排布，能直接通过模型校验相邻电机之间的最小安全间隙，避免实际装配时出现电机外壳互相剐蹭、接线空间不足的问题。电机壳体上的散热筋结构也做了细节还原，在做设备热仿真分析时，能直接依托模型的散热结构评估电机长时间运行的散热空间是否充足，不需要二次简化模型。

　　不同于普通异步电机的建模，这款伺服电机的输出轴轴肩位置、轴承位的台阶尺寸都严格按照实物尺寸搭建，在选型搭配联轴器时，能直接在装配环境下校验联轴器的夹紧范围是否匹配轴径，轴伸插入联轴器的深度是否符合要求，不会出现选型时联轴器和轴肩干涉的问题。侧置的接线座朝向可以根据实际安装需求在总装里调整角度吗？不，实际这款电机的接线座是固定朝向的，建模时就锁定了接线座和本体的相对位置，更贴合实际装配情况，避免设计时误以为接线座可旋转导致布线设计出错。

　　在做设备的维护空间校验时，模型上保留了接线座的插头插拔空间、电机安装螺栓的扳手操作空间，能直接在三维环境里模拟螺栓拆装、插头插拔的操作路径，评估设备后期维护时是否有足够的操作空间，不需要等实物装配后才发现维护空间不足的问题。电机本体的重量参数虽然没有在模型里标注，但按照实际材质密度给各部分赋予了对应材质属性，导入仿真软件后可以直接计算整机的负载惯量，搭配伺服驱动器选型时能快速完成惯量匹配计算，减少选型计算的工作量。

　　很多工程师在做设备设计时，常遇到下载的电机模型省略了接线座、安装孔位等关键细节，导致后续生产装配时出现各种干涉问题，这款模型完全规避了这些问题，从前端输出轴到尾部编码器，从安装法兰到侧置接线端子，每一处和装配、布局、维护相关的结构都做了精准还原，不管是用来做设备总装布局、传动结构干涉校验，还是用来做教学演示、选型参考，都能直接使用，不需要二次修改补全结构。
