带扭矩传递结构的环面弹性联轴器

　　在工业传动系统的布局中，轴系对接的补偿与缓冲需求一直是结构设计环节的核心考量点，这类带环面弹性结构的扭矩传递联轴器，正是针对中载传动场景下的轴系偏移补偿需求开发的传动连接件。日常设备运行过程中，两根对接的传动轴很难保持绝对的同轴度，安装过程的定位偏差、设备运行时的机架形变、负载突变带来的轴系窜动，都会在轴连接位置产生附加的径向、角向甚至轴向载荷，如果采用刚性连接结构，这些附加载荷会直接传递到轴承、轴伸甚至设备内部的传动件上，长期运行会造成轴承过早疲劳、轴肩位置应力集中断裂、密封件异常磨损等一系列故障，而这类带环面弹性体的联轴器，正是通过中间的弹性环面结构吸收这些偏移量，同时缓冲传动过程中的扭矩波动。

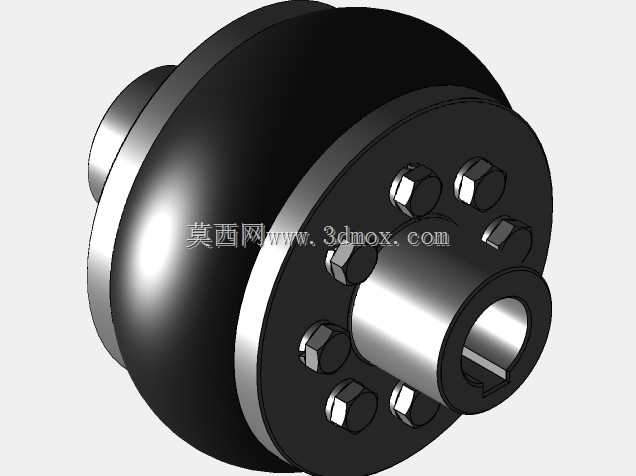

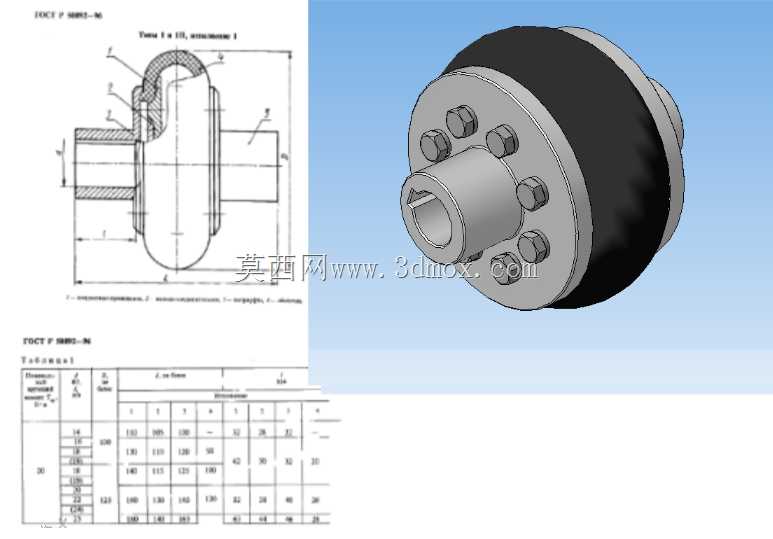

　　从结构设计逻辑来看，这款联轴器的两端分别为主动端连接毂和从动端连接毂，主动端毂体内孔加工有标准键槽，可与d35mm的主动轴通过平键实现周向固定，毂体法兰端沿圆周均匀布置螺栓安装孔，通过高强度螺栓将弹性环的金属压合面与毂体法兰刚性锁紧，从动端采用对称的法兰压合结构，将环形弹性体牢牢夹持在两端法兰之间，扭矩从主动轴输入后，通过键连接传递到主动毂，再通过法兰与弹性体之间的压合摩擦力传递到弹性环，最终通过从动端的压合法兰传递到从动轴，整个传力路径没有刚性硬接触，弹性体在传递扭矩的同时，可以通过自身的弹性变形补偿两端轴的相对偏移。

　　实际选型应用中，这款联轴器的额定传递扭矩可达315Nm，适配的工作场景覆盖了通用输送机的驱动轴连接、中小型泵组的电机与泵轴对接、风机传动组的轴系连接、轻工包装设备的主传动连接等多个场景，这类场景普遍存在安装定位精度有限、运行过程存在小幅振动、负载存在小幅波动的特点，刚好匹配这类弹性联轴器的性能区间。安装过程中需要注意，两端轴的伸入长度需要匹配毂体孔的深度，避免轴伸顶死造成弹性体无法正常发挥补偿作用，法兰螺栓需要按照对角顺序逐步拧紧，保证弹性环的压合面受力均匀，避免局部压合过紧造成弹性体早期损坏。

　　从安装边界尺寸来看，这款联轴器的最大外径由弹性环的外径决定，整体轴向尺寸紧凑，不会占用过多的轴系安装空间，对于安装空间受限的设备布局场景十分友好，弹性环采用耐油耐磨的橡胶类复合材质制作，在常规工业车间的油污、粉尘环境下可以长期稳定工作，不需要频繁的维护保养，仅需要在日常设备巡检时检查弹性环的表面是否存在裂纹、压合面是否存在滑移错位即可。不同于传统的柱销式弹性联轴器，这款环面结构的弹性联轴器没有外露的柱销等易脱落部件，运行过程中安全性更高，弹性体的环面结构可以在多个方向产生形变，相比柱销结构的单方向补偿能力，其角向补偿和径向补偿的范围更大，对于安装对中精度的要求更低，可以有效降低现场安装的调试难度，缩短设备装配的工时。在传动系统的共振区间内，弹性体自身的阻尼特性还可以吸收轴系的扭转振动，降低传动系统的噪声，改善设备运行的平稳性，尤其是在电机直接驱动的传动场景中，电机启动瞬间的冲击扭矩可以被弹性体有效缓冲，避免启动冲击对后端负载部件造成损伤。
