带外螺纹连接器运输储存防护盖结构

　　在工业电气连接、液压气动管路布设的现场作业场景里，连接器作为信号、动力、介质传输的核心对接节点，其端面插针、密封槽、外螺纹段在出厂转运、仓储存放、现场待装阶段的防护一直是容易被忽略却直接影响后续对接可靠性的环节。这类带外螺纹的储运防护盖，核心作用就是在连接器未完成对接的全周期内，隔绝外界粉尘、水汽、金属碎屑对连接端面的侵入，同时避免外螺纹牙型在磕碰、堆叠过程中产生变形、毛刺，防止后续对接时出现螺纹卡滞、密封失效、插针接触不良等故障。

　　从实际使用场景来看，这类防护盖适配的是M6x0.5规格细牙外螺纹连接器，这类连接器常见于小型传感信号传输回路、精密气动控制管路、车载低压信号线束的对接端，细牙螺纹的设计本身是为了提升对接后的锁紧密封性与抗振防松能力，但对应的牙型高度更低，一旦储运过程中出现磕碰导致牙型塌边，后续对接时很容易出现螺纹错牙、锁紧不到位的问题，甚至会因为螺纹配合间隙不均导致密封面压合不匀，在带压工况下出现介质渗漏或者信号屏蔽失效的情况。

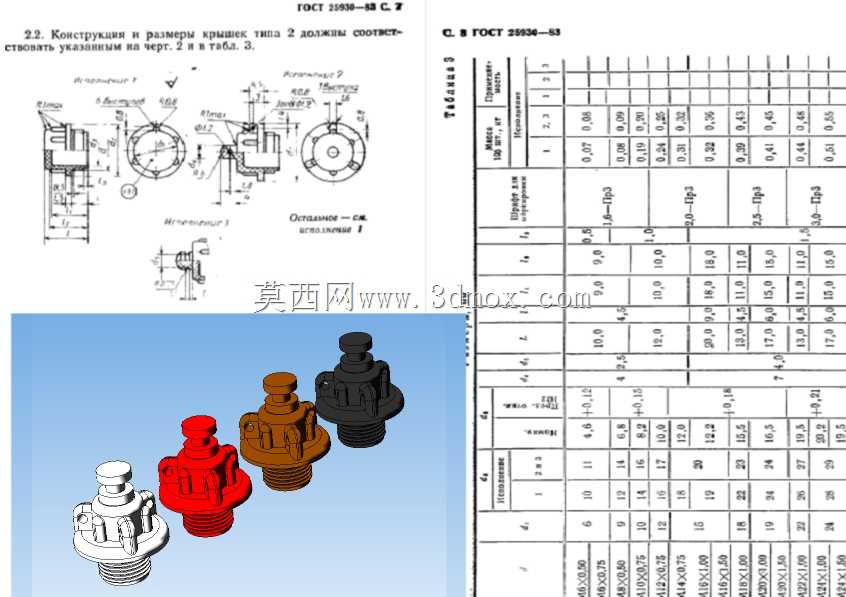

　　设计这类防护盖的时候，首先要考虑的是和连接器外螺纹的配合公差，不能过紧导致现场安装时拆卸困难，也不能过松导致储运过程中脱落失去防护作用。内螺纹段的公差带通常选用中等配合精度，既可以保证手动就能顺利旋合到位，又能在常规的运输振动、堆叠挤压下不会自行松脱。盖体的顶部做了加厚的防滑凸台结构，不需要额外工具，操作人员徒手就能完成旋紧和拆卸，适配现场快速作业的需求，不需要携带专用工装就能完成防护件的拆装，提升现场布线、管路组装的作业效率。

　　从外形尺寸与安装边界来看，盖体旋合到位后，整体外径比连接器对接端的最大外径略大2-3mm，既不会因为尺寸过大导致相邻连接器排布时出现干涉，也能在连接器端面意外磕碰硬质物体时，通过盖体的外延结构承接冲击力，避免直接撞击连接器的密封端面与插针安装位。盖体的内孔深度刚好覆盖整个外螺纹段，并且在端面位置预留了0.5-1mm的避让间隙，不会直接压触连接器端面的密封胶圈或者插针端面，避免长期存放过程中胶圈出现永久压缩变形，或者插针受到轴向挤压产生位移偏斜。

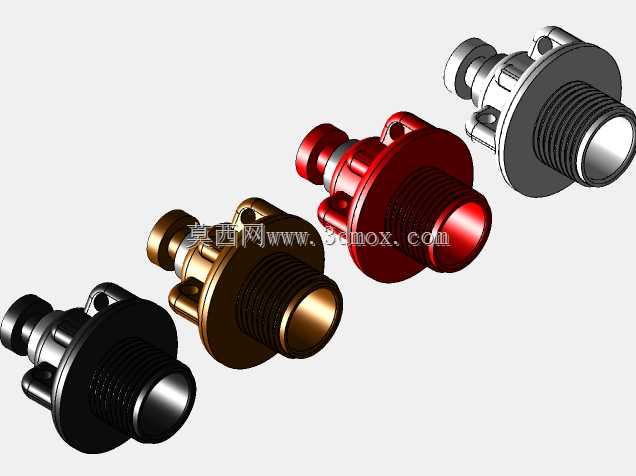

　　在材料选择的适配性上，这类防护盖通常选用具备一定韧性与耐候性的工程塑料，在-40℃到80℃的常规储运温度区间内不会出现脆裂或者软化，即使在北方冬季户外仓储存放，或者夏季集装箱内高温转运的工况下，依然能保持足够的结构强度与螺纹配合精度。盖体的外表面做了细微的防滑纹理处理，即使操作人员佩戴劳保手套作业，也能有足够的摩擦力完成旋合操作，不会出现打滑的情况。不同颜色的盖体还可以作为连接器规格、回路类型的目视化标识，比如红色对应动力回路、棕色对应气动回路、黑色对应信号回路、白色对应弱电传感回路，在现场大批量布线布管的时候，能通过盖体颜色快速区分连接器类型，减少错接混装的概率。

　　实际工程应用中，这类防护盖属于一次性或者重复周转使用的辅助配件，在连接器完成对接后即可拆下，对于批量组装的生产线来说，拆下的防护盖如果没有明显的螺纹损伤、结构变形，还可以回收用于后续半成品的转运防护，降低生产辅料成本。在结构细节上，盖体的螺纹起始端做了倒角导向设计，旋合时不需要刻意对准螺纹起始牙，稍微施加轴向压力旋转就能顺利导入螺纹段，即使是操作不熟练的新员工，也能快速完成盖体的安装，不会因为对准困难导致螺纹错牙损伤连接器本身的外螺纹。盖体的边缘没有尖锐的飞边棱角，在搬运过程中不会划伤操作人员的手部，也不会刮蹭相邻连接器的线缆外皮，符合工业辅件的安全设计要求。

　　从防护性能的角度来看，盖体旋合到位后，配合螺纹段的微小间隙填充，能达到基础的防尘防水等级，足以应对常规仓储、运输过程中的扬尘、短时淋雨场景，不需要额外包裹防护膜就能保证连接器内部的清洁度，减少现场安装前对连接器端面的清洁工作量，尤其是在无尘车间、洁净管路布设的场景下，带盖储运的连接器拆开后可以直接对接，不需要额外擦拭清洁，能有效提升洁净环境下的组装效率，避免清洁过程中残留的纤维、碎屑进入连接器内部影响对接可靠性。
