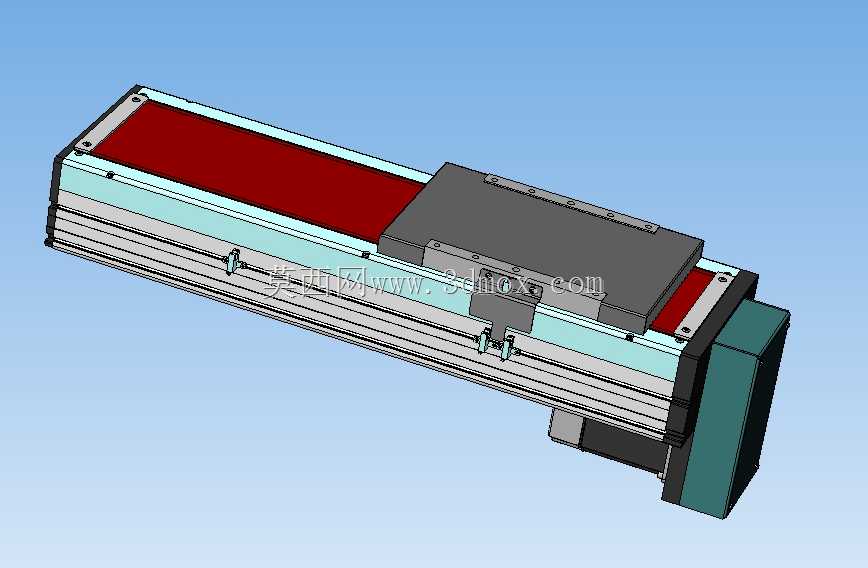

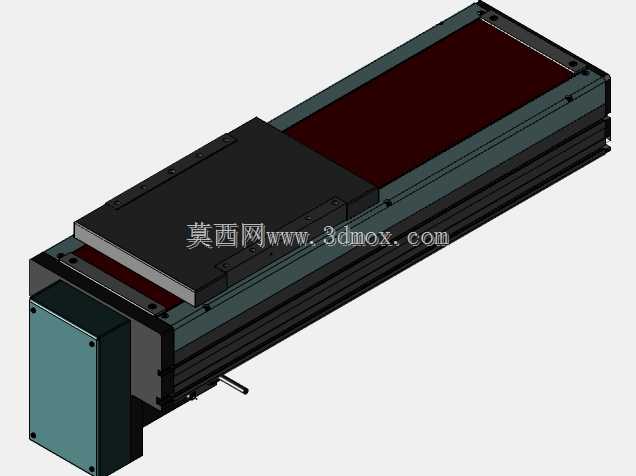

下部驱动300行程密封式线性滑台模组

　　这款下部驱动式线性滑台，在3C电子组装、小型零部件检测、轻载点位搬运场景里的适配性很强，很多桌面式自动化工位受安装空间限制，没法把驱动电机放在滑台端部延长轴向尺寸，这种把电机布置在滑台本体下部的结构，刚好能压缩轴向安装占比，在有限的设备台面空间里挤出更多布局余量。300mm的有效行程，刚好覆盖桌面工位常见的工件取放、视觉检测走位、点胶涂覆的作业范围，不会因为行程冗余增加不必要的设备成本和安装空间占用。

　　从结构设计逻辑来看，这款滑台采用全密封式钢带防护结构，滑台本体的上开口用弹性钢带完全覆盖，滑块运动时钢带随动贴合，能有效阻挡车间环境里的切削碎屑、粉尘、焊接飞溅物进入内部传动腔，哪怕是在打磨工位、PCB分板工位这类粉尘较多的场景下使用，也能大幅降低内部导轨、传动副的磨损速率，减少日常维护的频次。驱动端布置在滑台本体下部，通过同步带或者丝杠副把动力传递到滑台内部的传动组件上，电机输出轴和滑台运动方向垂直布置，相比端部直连的结构，轴向总长度能缩短一个电机机身的尺寸，对于安装空间轴向受限的设备来说，这个结构优势非常明显。

　　滑台的滑块采用一体化安装面设计，上面预留了标准的螺纹安装孔位，负载安装时不需要额外做转接板就能直接固定工装、夹爪或者检测探头，安装面的平面度控制在合理公差范围内，能保证负载安装后的运动平行度，避免因为安装面倾斜导致运动卡滞或者精度损失。本体两侧的基准边做了精铣加工，设备组装时可以直接靠紧安装基准面打表固定，不需要反复调整滑台的直线度，能大幅缩短设备的装配调试周期。

　　从安装边界来看，这款滑台的本体截面尺寸紧凑，下部突出的电机部分的安装空间在选型时需要提前预留，安装基面需要保证足够的平面度，避免强行锁附导致本体变形，影响内部传动的顺畅度。滑台的两端都设置了硬限位缓冲结构，当运动到行程端点时，缓冲块能吸收滑块的冲击动能，避免硬碰撞导致内部传动件损伤，同时也能降低碰撞产生的噪音，适配车间对作业噪音有要求的场景。内部的传动副采用预压设计，能消除反向间隙，在频繁正反转的点位运动场景下，重复定位精度能保持稳定，不会因为长期运行出现间隙变大导致的走位偏差。

　　在实际选型适配时，这款滑台适合搭载1kg以内的负载做高速往复运动，比如小型电子元件的搬运、条码扫描工位的走位、小型点胶阀的移动作业，相比气缸驱动的直线运动机构，它能实现任意位置的停留，运动速度和加速度可以根据工艺需求灵活调整，不需要额外增加机械限位就能实现多点位的运动控制。日常维护时只需要定期通过注油嘴给内部导轨和传动副补充润滑脂即可，不需要拆解密封钢带，维护操作非常简便，适合量产设备的长期稳定运行需求。滑台的电机安装座采用标准化接口，可以适配不同功率的伺服电机或者步进电机，设计人员可以根据负载重量、运动速度、精度要求灵活选配驱动部件，不需要重新修改滑台的本体结构，能大幅缩短非标设备的设计周期。
