带制动功能交流伺服电机结构设计

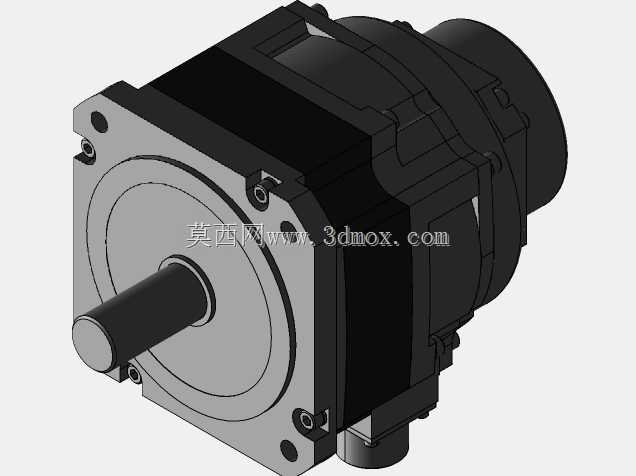

　　这款带制动器的交流伺服电机，是面向工业自动化传动场景开发的动力执行部件，在数控加工中心进给轴、工业机器人关节驱动、自动化生产线精准工位切换、包装机械送料机构等需要高精度位置控制且具备断电锁止需求的场景中应用广泛。不同于普通开环步进电机，该伺服电机内置的制动模块可在设备断电、驱动使能断开的瞬间完成输出轴锁止，避免垂直安装的负载出现下滑移位，也能在紧急停机工况下快速锁止传动链路，防止设备误动作带来的加工偏差或安全隐患。从结构设计逻辑来看，电机本体采用方形法兰安装基座，主体外壳做了多段式散热筋结构，在连续高扭矩输出工况下可通过壳体表面增大散热面积，降低绕组温升，适配长时间满负载运行的工业场景需求。输出轴采用标准圆柱轴伸搭配平键槽设计，

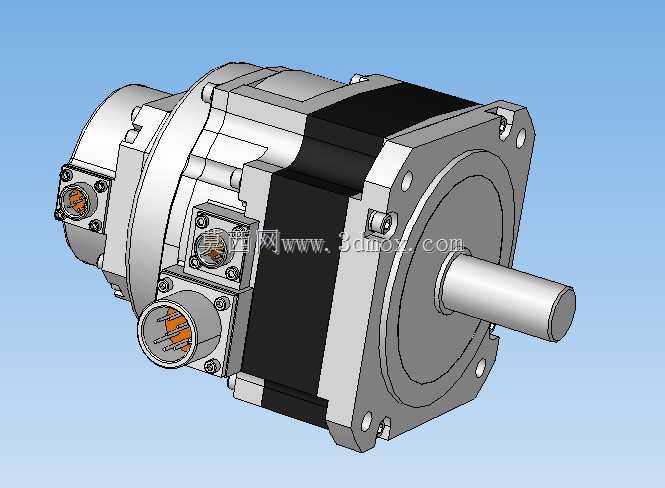

　　可直接与联轴器、同步带轮、行星减速机输入端进行同轴连接，轴伸端的密封结构可阻挡加工现场的切削液、金属粉尘进入电机内部轴承腔，延长前端支撑轴承的使用寿命。电机侧部的三个连接器分别对应动力供电、编码器信号反馈、制动器控制回路，接口采用防呆卡扣设计，现场布线时可快速完成插接，避免错接线路导致的部件损坏，连接器外壳做了金属屏蔽层处理，可降低车间内变频器、焊接设备带来的电磁干扰，保证编码器位置反馈信号的传输稳定性。安装边界方面，方形法兰的安装孔位采用行业通用的孔距规格，可直接替换同功率段的常规无制动伺服电机，无需对设备安装板进行二次改孔加工；电机本体的轴向长度在普通伺服电机基础上仅增加了制动模块的堆叠厚度，对于安装空间局促的设备内部，

　　设计阶段可直接参照常规伺服电机的预留空间做适配，仅需在布线时额外预留制动器的供电线路走线空间即可。制动器部分采用失电制动设计，即制动器供电回路断开时，内部弹簧推动摩擦片压合完成锁止，供电时电磁力吸合摩擦片解除制动，这种设计逻辑可保证设备突发断电时自动进入锁止状态，无需额外的备用电源维持制动力，可靠性远高于通电制动结构。在实际选型适配过程中，该电机的额定扭矩、最高转速参数可覆盖大部分中轻负载的精准传动需求，搭配对应的伺服驱动器可实现位置、速度、扭矩三种控制模式切换，既可以在输送带恒张力收放卷场景下做扭矩控制，也可以在机床进给轴场景下做高精度位置闭环控制，还能在搅拌机构场景下做恒定转速控制。从三维建模的细节来看，

　　模型完整还原了电机外部的所有安装特征，包括法兰安装孔的沉头深度、轴伸的键槽尺寸、连接器的插接方向、壳体表面的固定螺栓位置，结构设计人员在做设备整体装配时，可直接将该模型导入装配体，完成安装干涉检查、连接部件匹配、布线空间预留等设计工作，无需再对电机外部结构进行二次测绘建模，可大幅缩短设备开发阶段的选型建模周期。需要注意的是，该电机在垂直安装使用时，制动模块的静摩擦扭矩需大于负载端折算到电机轴的扭矩值，预留足够的安全系数，避免长时间使用后摩擦片磨损导致制动力不足，同时在设备日常维护中，需定期检查连接器的紧固状态，避免设备运行振动导致接口松动引发的信号中断故障。
