HF-KP13系列交流伺服电机结构设计

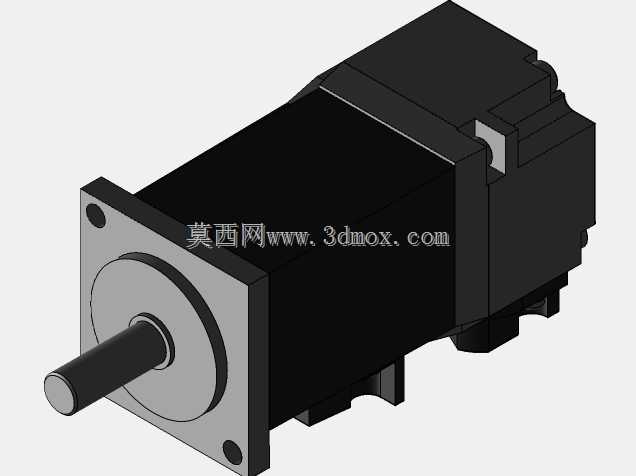

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，从本体结构到外接接口的每一处细节，都对应自动化产线、精密加工设备的实际使用场景。在3C电子组装产线的点胶、贴装工位，这类小功率伺服电机是核心执行部件，需要带动滑台完成微米级的位移进给，对输出轴的同轴度、端盖安装面的平面度都有极高要求，建模过程中特意保留了输出轴轴伸段的公差配合基准面，以及前端法兰安装孔的位置度约束，方便设计人员直接调用模型完成滑台模组的装配校核，不用再反复核对安装尺寸。

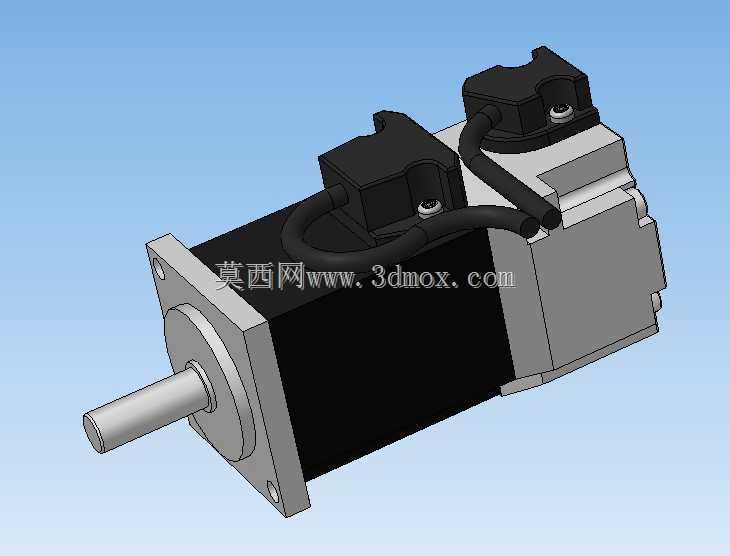

　　从功能特性来看，这款电机本体集成了动力与编码器两组外接接口，顶部两个黑色接线座分别对应动力线缆与编码器反馈线缆的连接，建模时还原了线缆接头的出线方向与弯折空间，在做设备布线设计时，可以直接在装配体中模拟线缆的弯曲半径，避免出现线缆与周边机架、运动部件干涉的问题。电机本体的散热结构也做了完整还原，机壳表面的散热筋结构并非装饰，小功率伺服电机在持续高动态响应运行时，定子绕组产生的热量需要通过机壳快速散出，建模时保留了散热筋的高度与间距参数，方便设计人员在做设备热管理设计时，评估电机周边的通风空间是否满足散热需求，避免电机长期过热导致编码器精度漂移、绕组绝缘老化加速。

　　设计思路上，这款电机的结构完全遵循工业伺服产品的模块化设计逻辑，前端法兰与输出轴的安装尺寸符合通用伺服的安装规范，同功率段不同型号的电机可以直接互换，不用更改安装板的加工尺寸。输出轴端的轴封结构也做了细节还原，在有切削液、粉尘的加工设备场景中，轴封可以阻挡外界杂质进入电机内部的轴承腔，避免轴承磨损导致的运行噪音增大、输出轴跳动超差问题。电机后端的编码器端盖做了密封结构设计，编码器作为伺服系统的位置反馈核心，对粉尘、油污的敏感度极高，端盖的密封槽结构在模型中完整保留，方便设计人员做整机防护设计时，评估电机后端的防护空间是否足够。

　　外形尺寸与安装边界方面，这款电机的方形机壳设计兼顾了安装空间利用率与结构强度，前端法兰的止口尺寸、安装孔的孔距与孔深都严格按照实物参数还原，在做设备布局时，只需要预留出电机本体的长宽高尺寸，加上顶部接线座的线缆弯折空间，就能确定电机的最小安装边界。输出轴的轴伸长度、键槽尺寸也完全对应实物参数，在搭配联轴器、同步轮等传动部件时，可以直接在装配体中完成配合校核，不用再单独测量轴径与键槽尺寸。电机本体的重量分布也在模型中做了质心标记，在做垂直安装的滑台设计时，可以根据质心位置计算电机对滑台的偏载力矩，选配合适承载力的直线导轨，避免长期运行出现导轨磨损不均、滑台运行卡顿的问题。

　　在实际设备选型应用中，这类小功率交流伺服电机还广泛应用于包装机械的送膜、切刀工位，以及纺织机械的纱线张力控制工位，不同应用场景对电机的安装方向、出线方向有不同要求，模型中接线座的安装位置可以根据实际需求调整角度，方便设计人员根据设备的布线空间选择最合适的出线方向，减少线缆的弯折应力，提升线缆的使用寿命。电机尾部的制动模块安装接口也做了预留，在需要垂直负载保持的场景中，可以直接加装制动模块，不用更换电机本体，大幅提升了设备设计的通用性。建模过程中特意规避了非功能性的工艺圆角、表面纹理等对装配校核无意义的细节，保留了所有与安装、配合、干涉检查相关的结构特征，方便结构设计人员直接调用模型完成整机的装配设计，减少重复建模的工作量，提升设计效率。
