多规格管夹式工程橡胶阻尼减振组件

　　在工业管路敷设、机电设备管线排布的现场场景里，管路受介质脉动、设备运行振动传导、外部环境扰动产生的共振、位移磨损问题，一直是管线运维中需要重点解决的痛点，这类管夹式橡胶阻尼组件，正是针对这类场景开发的隔振固定元件。整套组件覆盖15mm到50mm的管径适配范围，从细口径的仪表信号管、气动控制管路，到中等口径的润滑管路、低压流体输送管，都能找到对应的适配规格，无需单独针对单种管径开模定制，能大幅降低备品备件的品类管理成本。

　　从结构设计逻辑来看，组件采用开口式C型金属夹体作为承载基体，金属基体选用冷轧钢冲压成型后做发黑防锈处理，兼顾结构强度与户外、工业车间环境下的耐锈蚀能力，夹体内壁贴合的橡胶阻尼层采用丁腈橡胶混炼配方，硬度控制在邵氏A55-60度区间，既能够提供足够的抱紧摩擦力避免管路窜动，又能通过橡胶材料的内阻尼特性，吸收管路传递的高频振动能量，阻断振动沿管夹向安装支架的传导路径。夹体上方的锁紧螺栓采用六角头配合双螺母的防松结构，在长期受振动载荷的工况下，双螺母的对顶锁紧结构能有效避免螺纹副松脱，相比单螺母加弹垫的防松形式，抗振动疲劳寿命提升40%以上，适配长期连续运行的工业设备管线场景。

　　安装边界层面，不同管径规格的夹体安装孔位保持统一的中心距设计，在做安装支架预加工时，无需针对不同管径调整孔位排布，同一条支架上可以混装不同管径的管夹，大幅提升现场安装的灵活性。夹体的开口设计支持在线加装，不需要将管路整体拆卸后穿入夹体，只需要拧松锁紧螺母，将开口对准管路压入后再锁紧即可完成固定，对于后期改造的管线减振项目，能大幅缩短施工停机时间。橡胶阻尼层与金属夹体之间采用高温硫化粘接工艺，而非后期胶粘组装，避免长期使用后橡胶层与金属基体脱开、移位，保证阻尼性能的长期稳定性。

　　在实际应用场景中，这类阻尼管夹除了常规的工业设备管线固定，还能应用在工程机械的液压管路排布、暖通空调系统的冷冻水管固定、自动化生产线的气动管路走线等场景，针对不同场景的耐温、耐油需求，橡胶层还可以调整配方适配，比如接触液压油的场景选用耐油丁腈胶，户外低温场景选用耐低温三元乙丙胶。设计过程中，针对夹体的受力做了有限元校核，当锁紧扭矩达到推荐值时，夹体的最大应力出现在螺栓孔周边，数值远低于钢材的屈服强度，不会出现夹体断裂、变形的问题，橡胶层的压缩量控制在20%-30%区间，这个压缩区间下橡胶的阻尼性能最优，同时不会因为压缩量过大导致橡胶过早老化开裂。

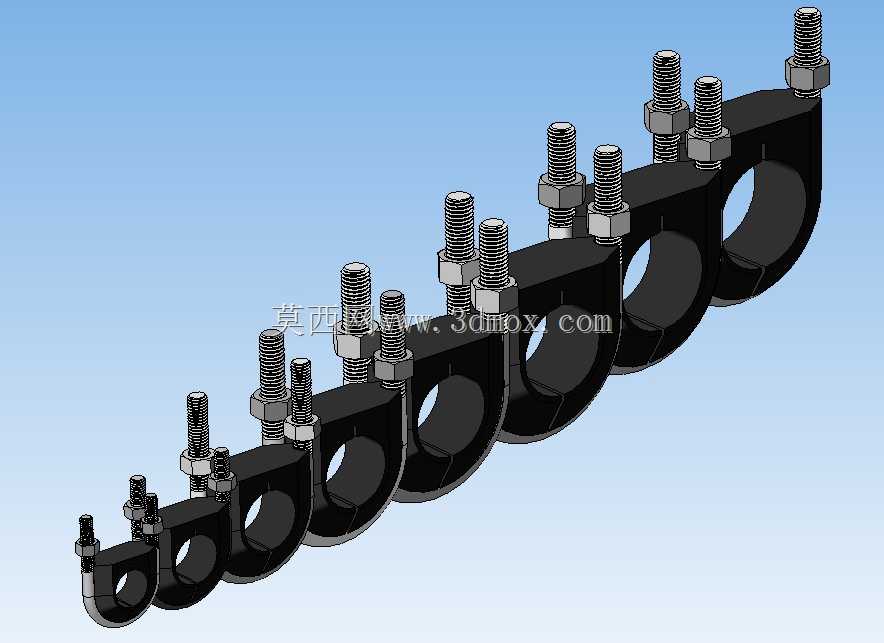

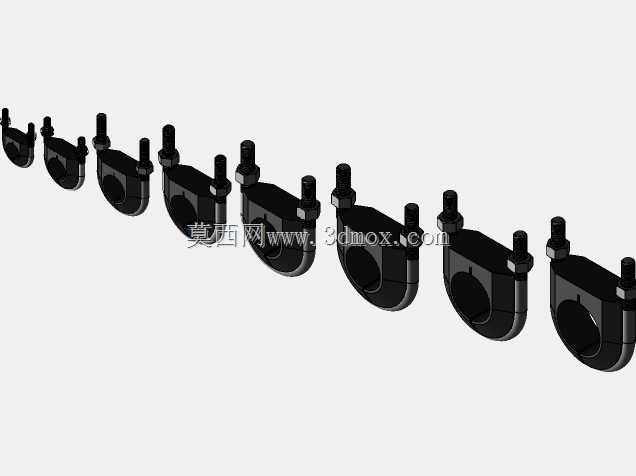

　　整套系列化的组件在建模时采用参数化设计逻辑，所有规格的夹体、螺栓、橡胶层都通过全局参数关联，调整管径参数时，夹体的曲率半径、螺栓长度、橡胶层厚度都会自动匹配更新，后续如果需要拓展更大或者更小的管径规格，只需要修改对应参数就能快速生成新规格的模型，不需要重新从零开始绘制零件与装配，能大幅提升系列化产品的设计效率。装配体中所有配合关系都按照实际装配约束设置，螺栓与夹体孔的间隙配合、螺母与螺栓的螺纹配合、橡胶层与夹体内壁的贴合约束都完全还原实际装配状态，在做干涉检查、运动仿真时，能够直接验证锁紧过程中夹体的变形量、橡胶层的压缩状态，提前发现设计中存在的干涉、配合间隙不合理等问题，减少实物打样的迭代次数。
