带制动功能的三菱HG-JR203B交流伺服电机

　　在自动化产线的垂直轴传动、机床进给轴、起重类伺服驱动场景中，普通伺服电机在断电状态下无法锁止输出轴，极易出现负载下滑、轴位偏移的问题，带制动器的交流伺服电机正是为解决这类工况痛点设计的核心传动执行部件。这款HG-JR203B伺服电机的制动器集成在电机非输出端侧，采用失电制动结构，即驱动器断电时制动器内部弹簧推动摩擦片压紧制动盘，直接锁止电机转子，无需额外外部制动机构即可实现断电位置保持，可承受额定扭矩下的静态锁止负载，避免垂直安装工况下的滑块、工装下坠风险，在包装机械的封切轴、电子制造设备的贴装头升降轴、物流分拣线的摆臂驱动位都有广泛适配空间。从结构设计逻辑来看，这款电机将制动单元与电机本体做了一体化集成设计，

　　没有采用外接制动模块的拼接结构，整体外壳采用方形法兰过渡的铸铝壳体，输出端为标准凸缘安装结构，安装孔位与同功率段常规HG-JR系列伺服电机完全兼容，设备升级替换时无需重新加工安装板，可直接替换同功率无制动版本的同系列电机。电机侧面的连接器采用快插式航空接头设计，动力线、编码器线、制动器控制线分仓布置，避免强电动力回路与弱电编码器信号的干扰，接头处带密封圈结构，可适配车间多尘、有少量切削液飞溅的加工场景，防护等级满足常规工业设备的使用要求。从安装边界来看，这款电机的输出轴为标准键连接轴伸，轴径、轴伸长度、法兰止口尺寸都遵循三菱同功率伺服的标准尺寸规范，安装时需要预留的轴向空间除了电机本体长度，还要考虑后端制动器部分的额外长度，

　　布线时需要单独给制动器预留供电线路，制动器的供电为直流规格，需要匹配伺服驱动器的制动输出端口，不能直接接入交流动力回路。电机的转子采用高磁能积永磁体设计，搭配高精度编码器可实现精准的位置、速度、扭矩三环控制，制动器的动作逻辑与伺服使能信号做了联锁设计，即伺服使能接通时制动器自动松开，电机可正常运转，伺服断开使能时制动器自动抱紧锁止，避免出现带制动启动的摩擦片磨损问题。在实际选型适配时，需要注意制动器的静态锁止扭矩要匹配负载的最大静态扭矩，尤其是垂直轴工况下，要将负载、工装的重量折算到电机轴端的扭矩乘以1.5倍以上的安全系数，避免长时间锁止出现滑移。这款电机的散热结构采用壳体表面自然散热设计，外壳的散热筋沿轴向布置，

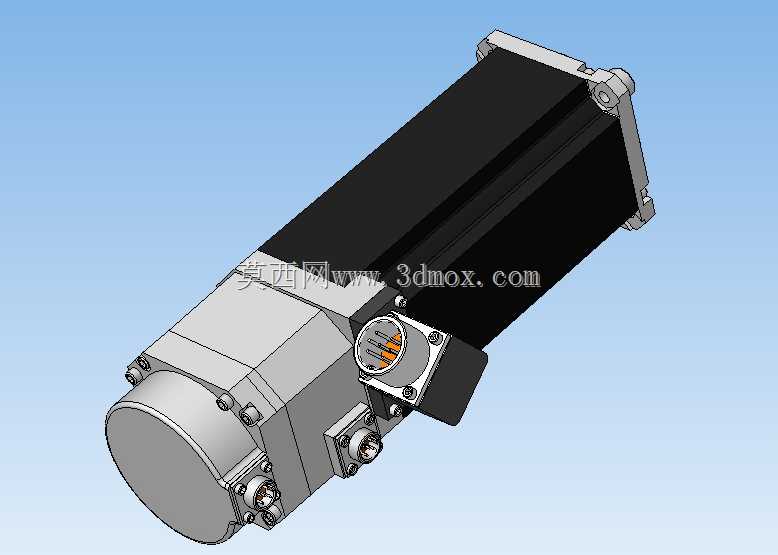

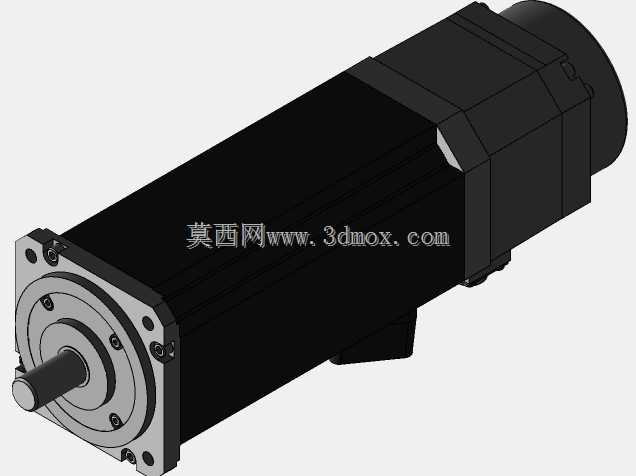

　　可在电机运转时通过转子自带的风叶带动空气沿散热筋流动带走热量，额定转速下可连续输出额定扭矩，不会出现过热降额的问题。在三维建模层面，这款模型完整还原了电机的所有外部安装特征，包括法兰安装孔的位置尺寸、轴伸的键槽尺寸、侧面连接器的安装方位、制动器部分的外形轮廓，结构设计人员在做设备布局时，可以直接调用该模型进行干涉检查，提前验证安装空间是否足够，连接器出线方向是否会与周边的钣金、线槽产生干涉，无需额外测绘实物尺寸，可大幅缩短设备设计阶段的建模周期。不同于普通异步电机的粗狂安装尺寸，伺服电机的安装精度要求更高，法兰止口与安装板的配合公差需要控制在合理范围，轴伸与负载联轴器的同轴度也要调整到允许范围内，否则会加剧轴承磨损，影响电机使用寿命，这款模型上标注的所有安装配合尺寸都与实物一致，可直接作为安装板加工、联轴器选型的尺寸参考。在一些需要急停锁止的工况下，这款电机的制动器响应速度极短，可在伺服断电后数毫秒内完成抱闸动作，避免急停过程中负载过冲导致的位置偏移，相比外接电磁制动器的方案，一体化设计的结构转动惯量更小，动态响应性能更优，适合高速启停的高精度传动场景。
