带制动功能的交流伺服电机结构设计

　　这款带制动器的交流伺服电机，是面向高精度位置控制场景开发的动力执行元件，在自动化生产线、数控进给轴、工业机器人关节、精密检测设备这类需要断电锁止、精准定位的工况中应用广泛。不同于普通伺服电机，集成的制动模块可以在设备断电、急停触发或者伺服使能断开的瞬间，通过机械摩擦锁止输出轴，避免垂直安装的负载下坠、工位偏移引发的设备碰撞或者加工精度超差问题，在有垂直升降轴的设备里，这个制动结构是安全防护的核心部件之一。

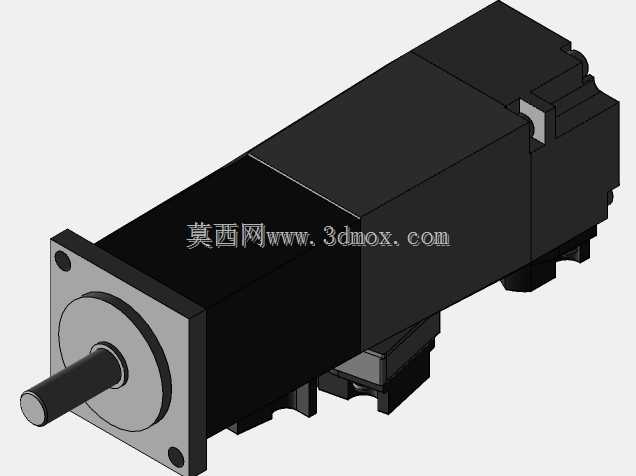

　　从结构设计逻辑来看，电机本体采用方形机座的布局，区别于传统圆形机座的伺服产品，方形外壳的平面可以更好地贴合安装面，安装时的定位精度更高，也能在密集排布的电柜内部节省安装空间，相邻电机之间不会因为圆弧面出现间隙浪费。输出轴采用标准圆柱轴伸带键槽的设计，适配常规的联轴器、同步带轮安装需求，轴肩位置做了精准的尺寸公差控制，安装传动件时不需要额外加调整垫片就能保证轴向定位精度，轴端的螺纹孔可以用来锁紧传动件，避免高速启停过程中传动件窜动脱落。

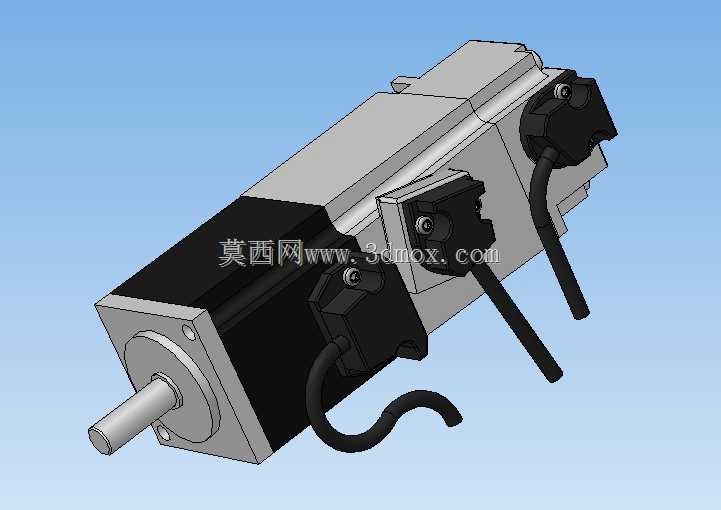

　　机身上的两个电气接插件分别对应动力供电与编码器信号传输，接插件采用侧出弯角的布局，相比直出式接头，在设备内部布线时可以减少线缆弯折半径，避免线缆过度弯折导致的线芯断裂，接插件的安装位置做了凸台防护，避免安装过程中磕碰损坏接头密封面。制动模块集成在电机后端盖与编码器之间，没有额外增加过多的轴向长度，整体安装尺寸和同功率段无制动的伺服电机保持相近的安装边界，设备设计迭代时可以直接替换同规格普通伺服电机，不需要重新修改安装板的开孔位置与安装空间预留。

　　从安装边界来看，机座的安装孔采用通孔设计，支持从正面或者背面穿螺栓固定，安装孔的位置度公差控制在0.02mm以内，和设备安装板配合时不会出现螺栓无法穿入的问题。输出轴的径向跳动、轴向窜动都按照高精度伺服的标准做了设计约束，搭配高分辨率编码器可以实现高精度的转速与位置控制，满足精密加工、精准对位的工况需求。制动器的摩擦片采用耐磨耐高温的复合材料，长期频繁启停制动也不会出现过度磨损导致的制动力矩衰减，制动响应时间控制在毫秒级，急停时可以快速锁止轴系，避免负载滑移。

　　在实际选型应用中，这类带制动的伺服电机需要注意安装时的轴系对中，即使电机本身的安装精度足够，如果和负载端的对中偏差过大，也会导致轴承过早磨损、制动盘偏磨，进而影响制动效果和电机使用寿命。布线时需要将动力线和编码器线分开走线，避免动力线的电磁干扰影响编码器信号传输，导致位置控制出现偏差。模型完整还原了电机的外部结构细节、安装尺寸、接插件位置与出线方向，结构设计人员在做设备布局时，可以直接导入模型进行空间干涉检查，提前验证安装空间是否足够，线缆弯折是否符合要求，避免后期加工装配时出现结构干涉的问题，大幅缩短设备开发的设计验证周期。
