24V直流商用车雨刮驱动电机结构

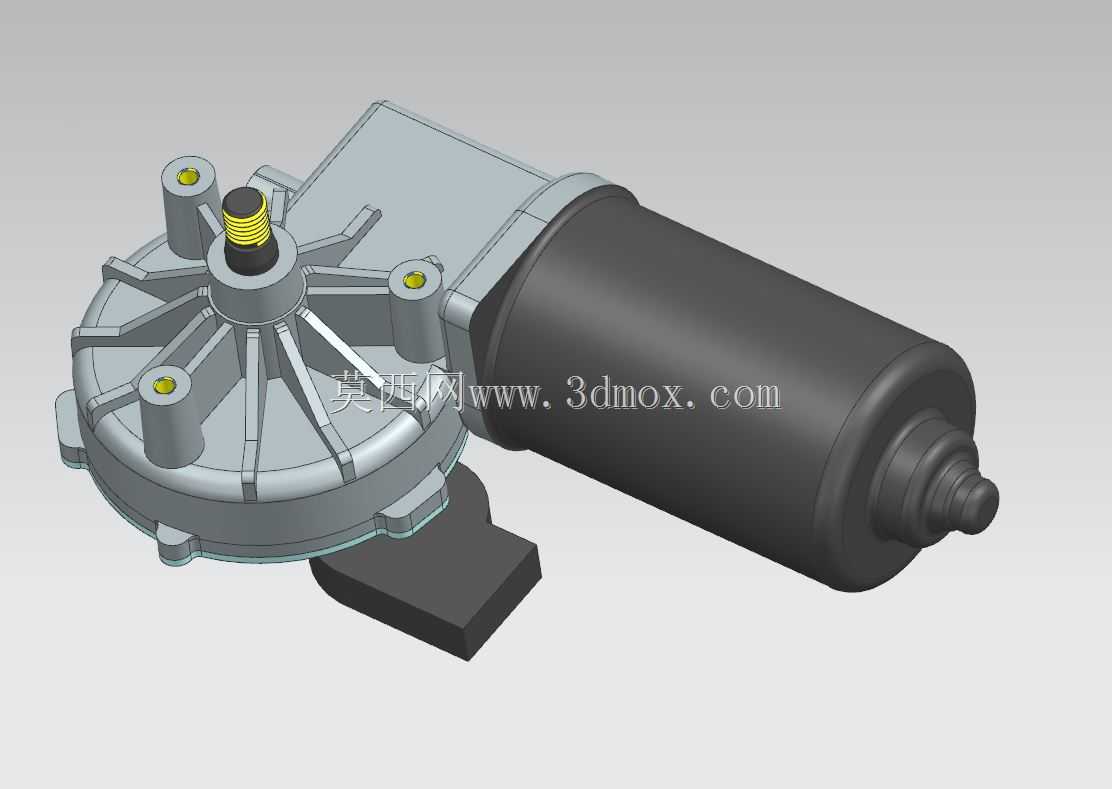

　　这款24V直流雨刮驱动电机，主要适配重型商用车的前风挡雨刮系统，日常承担雨刮臂的往复摆动驱动任务，在雨天、扬尘或者路面溅污的工况下，为驾驶员提供清晰的前方视野保障，是商用车车身附件里直接关联行驶安全的核心执行部件。从结构布局来看，整机采用蜗轮蜗杆减速集成设计，将高速直流电机本体与减速齿轮箱做同轴偏置整合，既压缩了轴向安装空间，又通过大减速比将电机的高转速低扭矩输出，转化为雨刮工作需要的低转速大扭矩特性，匹配雨刮臂摆动时的阻力变化需求，哪怕风挡表面有积雪、厚尘这类附加阻力，也能维持稳定的摆动节奏，不会出现卡滞或者转速骤降的问题。

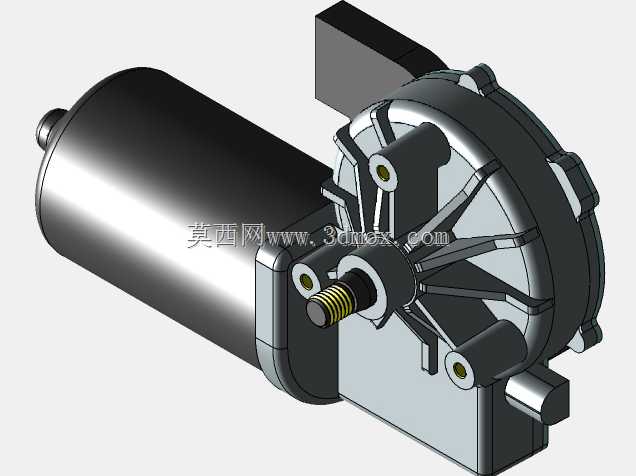

　　输出端的花键轴做了轴向定位设计，轴端预留的螺纹结构直接用于雨刮臂的锁紧固定，三个呈圆周分布的安装凸台带内嵌金属衬套，安装时通过螺栓直接固定在车身前围的安装支架上，凸台的高度差做了精准控制，能保证输出轴与雨刮臂安装面的垂直度，避免长期运转出现轴封偏磨导致的进水问题。齿轮箱端盖采用辐射状加强筋设计，一方面提升端盖的结构刚性，抵消蜗轮蜗杆啮合时产生的径向推力，防止端盖变形导致齿轮啮合间隙变化，另一方面筋条之间的凹槽形成自然散热通道，电机长时间连续工作时，能通过筋条增大散热面积，把电枢和减速齿轮摩擦产生的热量快速散出，避免高温导致的磁钢退磁或者润滑脂失效。

　　电机尾部的端盖做了阶梯式密封结构，配合输出轴位置的橡胶油封，整机可以满足商用车户外使用的防水防尘要求，高压洗车或者暴雨工况下，不会出现水分渗入电机内部导致短路的问题。侧置的电气接插件采用防呆卡扣设计，安装时不需要额外对位，插合后卡扣自动锁止，车辆行驶过程中的振动不会导致接插件松脱断电，接插件的针脚定义做了差异化排布，能避免维修时错接高低电平导致电机反转烧毁。

　　从安装边界来看，电机本体的圆柱外径做了统一尺寸控制，适配多数重型商用车前围的安装舱空间，不需要对车身安装位做额外切割改造，减速箱侧的安装支脚位置与同规格传统雨刮电机完全互换，售后维修时可以直接替换同参数旧件，不需要调整雨刮连杆的初始位置。设计阶段针对雨刮的工作特性做了堵转保护的结构适配，电枢绕组的线径选择和绝缘等级匹配短时堵转的温升要求，哪怕雨刮被异物卡住无法摆动，短时间内也不会出现绕组烧毁的问题，给驾驶员留出停车清理异物的反应时间。

　　齿轮箱内部的润滑脂采用宽温域型号，能覆盖-40℃到80℃的工作环境温度，北方冬季低温环境下启动不会因为润滑脂粘度增大导致启动阻力过大，南方夏季高温暴晒后，润滑脂也不会变稀流失，保证齿轮啮合面始终有稳定的油膜覆盖，降低长期运转的磨损量，延长整机的使用寿命。输出轴的往复摆动角度通过内部齿轮的限位结构做了硬限位，不需要在外部连杆额外加装限位块，装配时只要把雨刮臂调整到初始停止位置锁紧即可，减少了总装环节的调试步骤。整机的重量分配做了优化，重心落在三个安装凸台的合围区域内，车辆行驶时的颠簸振动不会在安装点产生过大的交变应力，避免长期使用后安装螺栓松动或者安装位开裂。
