集成制动功能的交流伺服驱动电机结构

　　在自动化产线的垂直轴传动、机床进给轴定位、重载机械手关节驱动这类需要断电锁止的工况里，普通伺服电机往往需要额外加装外置制动单元，不仅会拉长动力端的轴向安装尺寸，还容易出现制动响应滞后、同轴度偏差带来的传动抖动问题，这款集成制动器的交流伺服电机，就是针对这类场景做的一体化结构设计。从实际应用层面看，这类带制动的伺服电机常被用在数控加工中心的Z轴进给、桁架机械手的升降驱动、自动化仓储的堆垛机行走定位、包装设备的定长送料机构上，核心作用是在设备断电、伺服使能断开的瞬间，通过内置的制动机构锁止输出轴，避免垂直负载下坠、工位偏移引发的设备碰撞或者加工精度超差，相比外置制动的方案，一体化结构能减少动力端的连接环节，降低传动链的累积误差。

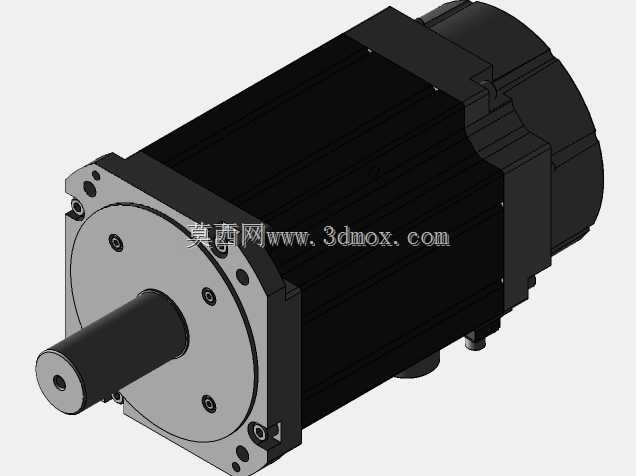

　　从功能特性上看，这款电机的制动模块集成在电机非输出轴端的尾座内部，没有额外突出的安装结构，制动摩擦副采用常闭设计，也就是断电状态下弹簧压紧摩擦片实现锁止，通电后电磁力吸合摩擦片解除制动，响应时间可以控制在数十毫秒级别，能匹配伺服系统的动态响应要求，不会因为制动动作滞后导致负载滑移。电机本体的定子绕组采用集中绕线结构，外壳带轴向分布的散热筋，在额定转速下持续运行时，能通过自然对流或者配套的风冷结构把绕组温升控制在绝缘等级允许的范围内，输出轴采用带键槽的圆柱轴结构，轴伸端的端面有标准的中心孔，方便安装时打表找正同轴度，也能适配不同规格的联轴器、同步带轮等传动连接件。

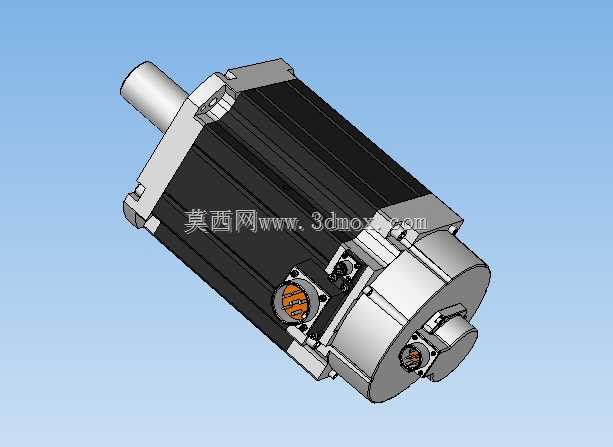

　　设计思路上，这款电机的结构布局充分考虑了安装兼容性，安装法兰的止口尺寸、螺栓孔分布都遵循通用伺服电机的安装尺寸规范，用户在做设备改造或者选型替换时，不需要重新设计电机安装板，只要匹配对应的功率、扭矩参数就能直接替换同规格的普通伺服电机。尾座端的接线盒采用侧置布局，接线端子区分动力线、编码器线、制动器控制线，不同回路的接线位有明确的物理隔离，避免强电动力回路干扰编码器的反馈信号，接线盒的防护等级能满足常规工业车间的使用要求，防止切削液、粉尘进入接线腔引发接触不良。

　　从安装边界来看，电机的最大外圆轮廓是定子外壳的散热筋外径，安装时需要在径向预留足够的散热空间，不能把电机外壳紧贴在设备的金属构件上，否则会影响散热效率导致电机过热降容。轴向尺寸上，输出轴的轴伸长度、键槽尺寸都有严格的公差要求，安装传动件时不能过度敲击轴端，避免损伤尾端的编码器或者制动机构，电机法兰和设备安装面的贴合度需要控制在合理范围内，连接螺栓要按照对应规格的扭矩要求锁紧，避免运行过程中出现连接松动。另外，内置制动器的供电回路需要和电机动力回路做独立的控制逻辑设计，要确保伺服使能接通前先给制动器通电解除锁止，伺服断开使能、电机转速降到零之后再断开制动器供电，避免制动摩擦片在电机高速转动时接合，造成摩擦片异常磨损或者传动机构冲击。

　　在结构细节上，电机的前后端盖都采用压铸铝合金材质，兼顾结构强度和轻量化要求，输出轴的支撑轴承采用配对的深沟球轴承或者角接触轴承，能承受径向和轴向的复合负载，适配带轮、齿轮等不同传动方式的受力要求。尾端的编码器和制动模块之间有隔热隔磁的隔板，避免制动模块动作时的电磁干扰影响编码器的位置反馈精度，也能减少制动摩擦片产生的热量传导到编码器端，提升编码器的工作稳定性。这类一体化带制动的伺服电机，相比外置制动的方案，整体结构更紧凑，安装调试的工作量更小，传动刚性更好，在对安装空间有严格限制、同时需要断电锁止功能的自动化设备里，能有效提升设备的运行安全性和定位精度，减少后续的维护成本。
