轴径25mm扭矩125Nm弹性套筒销联轴器

　　在中小功率传动系统的轴系连接场景中，这类弹性套筒销联轴器的应用覆盖了轻工输送、小型机床进给、通用泵类驱动等多个常规传动工位，主要用于补偿两根被连接轴之间的安装同轴度误差，同时缓冲传动过程中产生的小幅振动，避免刚性连接带来的轴系附加载荷，延长轴承、轴端密封等配套零件的使用寿命。从实际使用需求出发，该联轴器针对轴径25mm的输出轴设计，额定传递扭矩为125Nm，适配常规转速下的中小扭矩传动工况，在安装时不需要复杂的专用工装，仅需通过轴端键槽实现周向固定，配合端面的锁紧螺栓即可完成轴向定位，现场装配效率较高。

　　设计过程中优先考虑了装拆维护的便捷性，两个半联轴器的法兰端采用沿圆周均布的弹性套筒销作为传力元件，弹性套筒本身具备一定的径向变形能力，能够抵消两轴之间≤0.5mm的径向偏移、≤1°的角向偏移以及少量轴向窜动，相比刚性凸缘联轴器，对安装现场的轴系对中精度要求更低，适合设备后期运维时的快速更换作业。从结构细节来看，半联轴器的轮毂部分采用等强度设计，轮毂长度与轴径的比例控制在1.2:1，既保证了轴孔配合面的接触长度足够传递额定扭矩，又不会过度增加联轴器的整体轴向尺寸，避免占用过多的轴系安装空间；法兰端的销孔位置度公差控制在0.02mm以内，保证多个弹性销能够均匀承载，避免单个销子受力过大出现过早剪切失效。

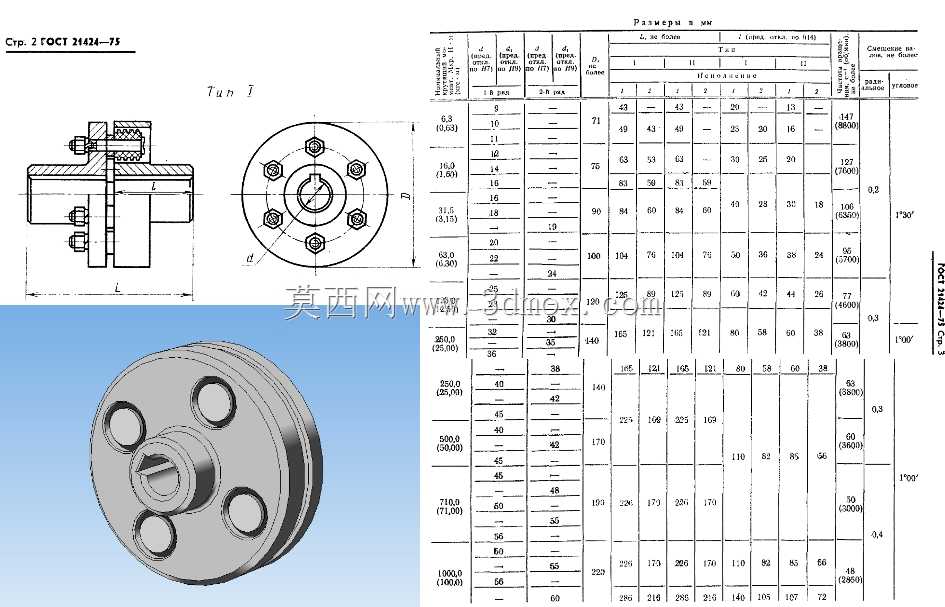

　　从安装边界尺寸来看，该联轴器的最大外圆直径、法兰厚度、总长度等参数均匹配常规25mm轴径的传动安装空间，法兰端的连接螺栓采用内六角圆柱头形式，安装时不需要预留过大的扳手操作空间，适合安装位置较为紧凑的传动工位。弹性套筒采用具备一定耐油、耐老化性能的弹性材料制作，在常规工业环境的润滑油飞溅、常温工况下能够长期稳定工作，不需要频繁更换弹性元件；当传动系统出现过载时，弹性套筒销会先于轴、轴承等核心零件发生剪切破坏，起到过载保护的作用，避免核心传动零件出现不可逆的损坏，降低设备故障后的维修成本。

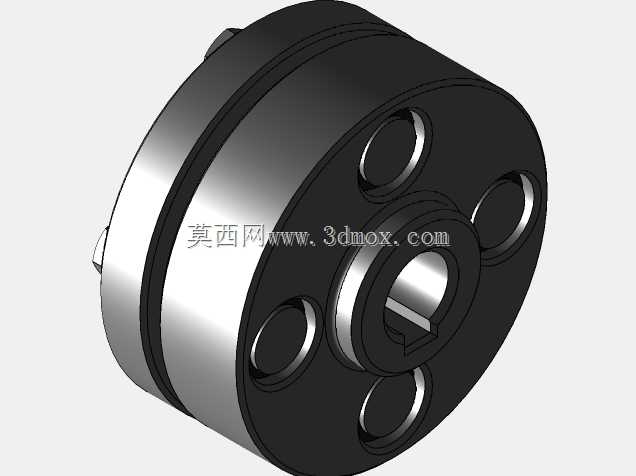

　　在三维建模过程中，所有配合尺寸均遵循对应标准的公差要求，轴孔与键槽的尺寸按照过渡配合的公差带设定，能够直接用于后续的工程图生成、装配干涉检查以及运动仿真验证；模型中完整还原了弹性套筒、锁紧螺栓、半联轴器等所有零件的细节结构，在进行设备整体装配时，可以直接调用该模型完成轴系的虚拟装配，提前校验安装空间是否存在干涉，确认联轴器与周边防护罩、轴承端盖等零件的安全距离，减少现场安装时的尺寸适配问题。对于传动系统设计人员来说，这类标准化的弹性联轴器模型能够直接纳入常用传动件模型库，在进行不同设备的轴系设计时，根据传递扭矩、轴径、安装空间直接选型调用，不需要从零开始建模，大幅提升设计阶段的工作效率，同时也能保证选型的联轴器与实际安装需求匹配，避免出现选型不当导致的传动失效问题。
