刚性法兰联轴器结构设计方案

　　在各类工业传动系统的轴系布局中，刚性法兰联轴器是应用极为广泛的轴间连接部件，这类部件主要用于两根轴之间的刚性同轴连接，能够在传动过程中无间隙传递额定扭矩，同时可承受一定的轴向与径向载荷，常见于输送设备、机床主轴传动、中小型泵组、减速机输出端连接等对轴系同轴度要求较高的工况场景。不同于弹性联轴器具备补偿偏移的能力，刚性法兰联轴器对安装时的两轴对中精度要求更高，一旦安装同轴度偏差超出允许范围，运行过程中会在轴、轴承以及联轴器自身连接处产生附加载荷，加剧部件磨损甚至引发传动失效，因此在选型与安装阶段，需要严格校核两轴的径向偏移、角偏移以及轴向窜动量，确保其处于设计允许的边界范围内。

　　从结构设计逻辑来看，这类法兰联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，依靠轴肩与轴端挡圈实现轴向定位，两个半联轴器的对接端面加工有定位止口，装配时止口与对应凹槽精准配合，保证两轴的同轴度，之后沿圆周均布的螺栓穿入连接孔，通过预紧螺栓将两个半联轴器牢牢锁紧，依靠结合面的摩擦力以及螺栓的抗剪能力传递工作扭矩。本次设计的规格对应额定传递扭矩31.5N·m，适配轴径20mm的传动轴，连接法兰的外圆尺寸、螺栓分布圆直径、螺栓规格以及半联轴器的轴向长度，均严格遵循对应标准的尺寸规范，所有配合面的公差等级、表面粗糙度都匹配传动件的配合要求，比如与轴配合的内孔采用H7公差等级，键槽尺寸符合普通平键的连接标准，止口配合采用过渡配合保证定位精度，螺栓孔的位置度公差严格控制，避免装配时出现螺栓无法穿入或者连接后产生附加应力的问题。

　　在实际工程应用中，这类刚性法兰联轴器的优势在于结构简单紧凑，整体刚性好，传动过程中无回转间隙，传递扭矩时的传动精度高，而且整体制造难度低，后期维护拆卸方便，只要安装对中达标，运行过程中的故障率极低，使用寿命长。但在选型应用时需要注意，这类联轴器不具备缓冲吸振以及补偿轴系相对偏移的能力，因此不能用于存在冲击载荷、两轴安装对中难度大或者运行过程中轴系会产生较大相对位移的工况，比如重载破碎机、振动输送设备这类工况就不适用，反而在转速稳定、载荷平稳、安装基础刚性充足的传动场景中，其性能优势能够得到充分发挥。

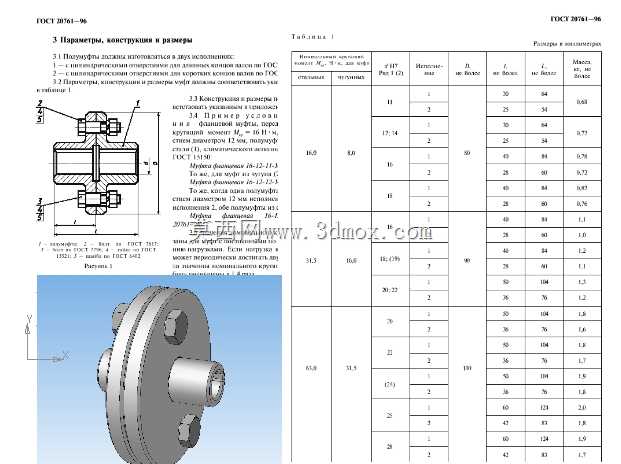

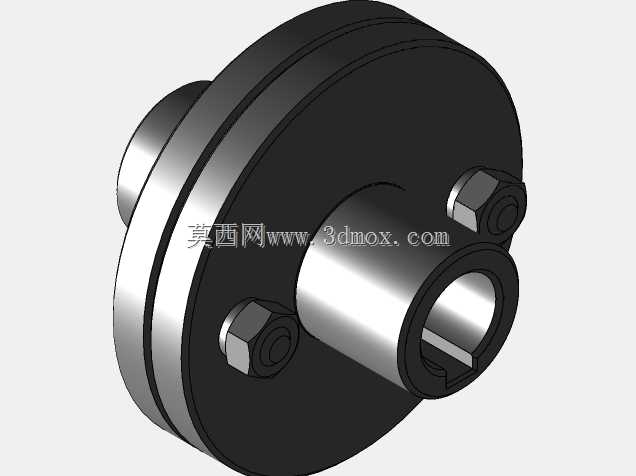

　　从三维建模的角度来看，构建该模型时需要重点还原各个特征的装配关系：首先分别建立两个半联轴器的实体模型，准确绘制内孔、键槽、定位止口、法兰端面、螺栓过孔这些特征，注意区分受拉螺栓孔与铰制孔用螺栓孔的尺寸差异，标准中不同规格的联轴器对应的螺栓数量、螺栓直径都有明确规定，建模时不能随意更改参数；其次要还原连接螺栓、螺母、垫圈这些标准件的模型，按照圆周均布的装配关系完成整体装配，装配完成后需要检查各个配合面是否存在干涉，比如螺栓穿入后螺母端面与法兰面是否完全贴合，止口配合的长度是否符合设计要求，半联轴器与轴配合的部位是否预留了足够的轴向定位空间。另外，模型中还需要体现出工程图纸对应的尺寸标注逻辑，所有关键安装尺寸都要和标准参数一致，方便设计人员直接参考进行选型校核或者工程图导出，比如安装时需要的轴伸长度、法兰外圆的安装避让空间、螺栓拧紧需要的操作空间，这些边界尺寸都要在模型中准确体现，避免实际安装时出现与周边部件干涉的问题。

　　在设备选型匹配时，除了确认额定扭矩、适配轴径之外，还需要校核联轴器的最高允许转速，因为刚性法兰联轴器的转动件在高速旋转时会产生离心力，螺栓连接部位如果预紧力不足，高速下容易出现连接松动，因此高转速工况下选用这类联轴器时，还需要对连接螺栓进行强度校核，计算离心力作用下螺栓的附加载荷，确保螺栓的预紧力以及强度满足运行要求，同时两个半联轴器的对接端面需要保证足够的平面度，避免连接后出现端面贴合不严，导致传动过程中产生偏载。日常维护中，只需要定期检查连接螺栓的预紧力，查看结合面是否存在错位、磨损的情况，只要安装精度达标、载荷在额定范围内，这类联轴器基本不需要频繁更换部件，能够长期稳定维持传动系统的轴系连接可靠性。
