工程网络管线配套d50规格橡胶阻尼固定件

　　做工程现场的管线配套设计快十二年，经手的弱电井、设备间管线固定方案少说有上百套，最容易被忽略的就是管线穿接设备舱壁、走线架转角位置的减振处理——很多初期图省事用硬塑料抱箍或者金属管卡固定的网络管线，投用个两三年就容易因为周边设备运行的持续振动、建筑结构的微形变，出现接头松脱、线缆外皮磨损、甚至纤芯微弯损耗超标的问题，尤其是承载核心数据传输的工程网络链路，这类隐性故障排查起来要耗费大量的人力成本。

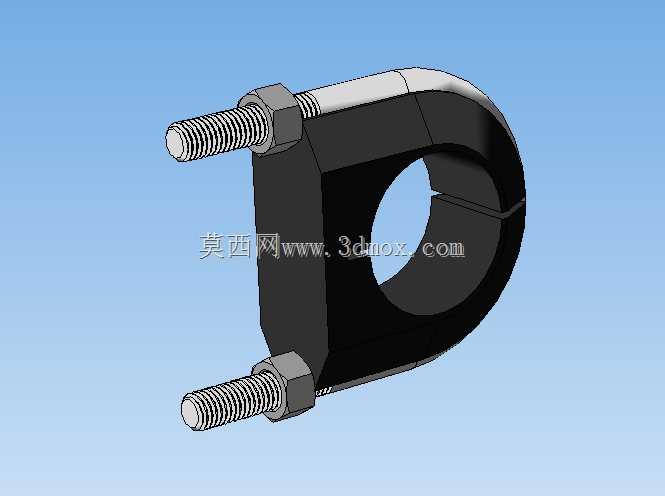

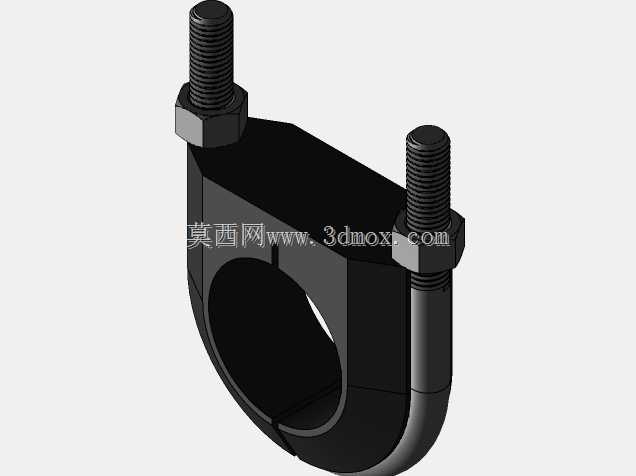

　　这次建模的这款d50规格橡胶阻尼固定件，就是专门针对外径50mm的工程网络护套管、铠装光缆、大对数通信线缆的固定减振场景设计的。整体采用对开式抱箍结构，主体阻尼段为邵氏硬度65度的耐老化丁腈橡胶模压成型，橡胶本体直接包裹管线接触面，避免金属件直接硬接触划伤线缆外皮，同时橡胶材料本身的内摩擦阻尼特性，可以将周边传递过来的高频振动能量转化为热能耗散掉，阻断振动沿管线传导的路径，避免振动持续作用在管线接头位置造成连接失效。

　　结构设计上没有采用传统抱箍的单侧螺栓锁紧方案，而是在抱箍的两个对接端各设置一组M8规格的金属嵌装螺栓，螺栓在橡胶模压阶段就直接嵌固在橡胶本体内部，避免后期装配时螺栓转动打滑，两端同步锁紧的结构可以让抱箍对管线的抱紧力沿圆周方向均匀分布，不会出现单侧锁紧导致的局部压应力过大、长期使用压伤护套管的问题。锁紧螺母配套了平弹垫组合，在存在持续微振动的使用场景下也能保持锁紧力矩稳定，不会出现螺母松脱导致固定失效的情况。

　　从安装边界尺寸来看，这款阻尼固定件适配的管线公称外径为50mm，抱箍本体的径向总厚度为18mm，也就是安装完成后，管线外壁到安装基准面的最小距离为18mm，两端螺栓的中心距为72mm，配套的螺栓伸出长度为22mm，可以适配厚度在1-12mm之间的走线架角钢、设备舱壁安装板、墙面固定支架的安装场景，安装时不需要在管线上做额外的剥皮或者包覆处理，直接将两半抱箍对合卡在管线对应位置，穿入安装位的固定孔后锁紧两端螺母即可，单套固定件的安装耗时不超过两分钟，批量施工时的效率比传统的管卡加橡胶垫的组合方案高60%以上。

　　实际选型应用的时候需要注意几个细节：首先是这款阻尼件的橡胶本体长期工作温度范围在-20℃到80℃之间，普通民用建筑、工业厂房、室外弱电井的常规场景都能适配，但如果是靠近高温热源、或者存在强腐蚀溶剂的特殊场景，需要更换对应耐温、耐介质的橡胶材质；其次是锁紧力矩不需要过大，两端螺母拧紧到橡胶本体与管线外壁完全贴合、用手无法转动管线即可，过大的锁紧力会导致橡胶本体过度压缩，反而会降低阻尼减振的效果，长期使用还会加速橡胶的蠕变老化；另外在长距离直线布放外径50mm的工程网络护套管时，建议每间隔1.5米安装一套该阻尼固定件，在管线转角、设备接头位置前后30cm处各加装一套，可以最大化发挥减振防护的作用，避免管线自重、振动带来的接头受力问题。

　　建模过程中特意对橡胶与金属嵌件的结合位置做了细节还原，嵌件与橡胶接触的位置做了滚花处理结构，保证两者结合牢固，不会在长期使用过程中出现金属件与橡胶本体脱开的问题，抱箍的内圆面做了细微的防滑纹理结构，增大与管线外壁的摩擦力，避免管线在抱箍内出现轴向窜动。整个结构没有多余的复杂零件，所有零部件都可以通过常规的模压、标准件采购实现，不需要开复杂的注塑或者冲压模具，量产成本控制也比较友好，适合工程现场的批量配套使用。
