HG-AK0236-S100交流伺服电机结构

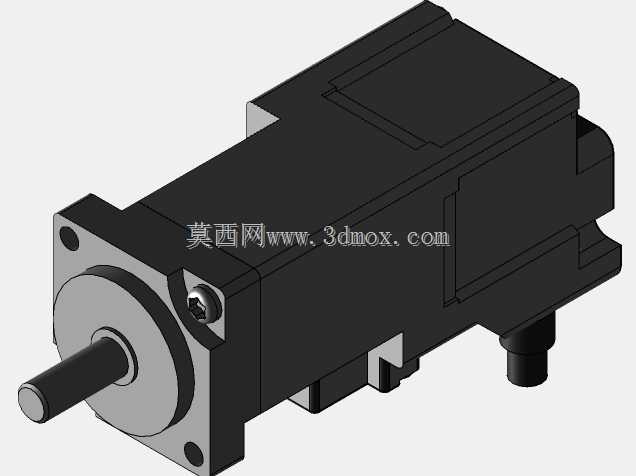

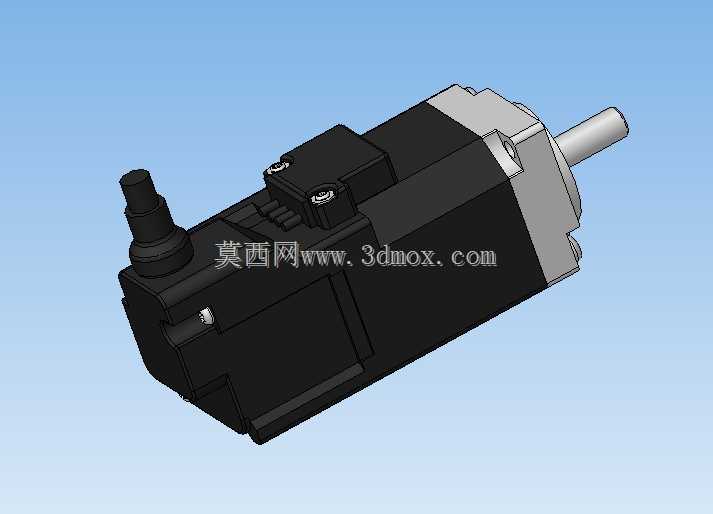

　　这款交流伺服电机的三维结构还原度较高，从实际工程应用角度看，这类小功率伺服电机常被用在3C电子装配设备的进给轴、小型机械手的关节驱动、包装机械的拉膜辊驱动、非标自动化设备的精准定位工位上，核心作用是把电控系统的脉冲指令转化为精准的角位移或者线位移输出，相比普通异步电机，它的低速扭矩输出更平稳，位置控制精度更高，响应速度更快，能满足频繁启停、正反转切换的工况需求。从结构设计来看，模型完整还原了定子、转子、输出轴、后端编码器安装位、侧置接线盒、机身安装法兰这些核心结构，机身主体采用方形截面的壳体设计，相比圆形截面的同功率电机，方形壳体在设备机架上安装时的防转定位更方便，不需要额外加工止转卡槽，直接靠安装面的平面贴合就能限制周向转动，

　　安装时的对齐效率更高。输出轴端采用标准的圆柱轴带键槽结构，轴伸长度和轴径的匹配符合通用伺服的安装尺寸规范，能直接适配市面上标准的联轴器、同步带轮、行星减速机输入端，不需要额外做轴径转接，选型替换时的适配成本更低。后端的编码器安装位预留了足够的装配空间，能兼容增量式或者绝对值式编码器的安装，接线盒采用侧置出线的设计，相比后置出线的结构，在电机轴向安装空间受限的场合，比如多轴并排安装的滑台模组上，侧置接线不会占用轴向的预留空间，能压缩整个传动单元的轴向尺寸，给设备整体布局留出更多余量。机身表面的散热筋结构做了细节还原，实际运行时，伺服电机在频繁加减速的工况下会产生较多热量，这些沿轴向分布的散热筋能增大壳体和空气的接触面积，

　　提升自然对流的散热效率，不需要额外加装散热风扇就能满足额定工况下的温升要求，降低了运行时的风噪和额外功耗。安装法兰的止口尺寸、安装孔的孔距都按照行业通用的安装规范设计，同安装尺寸的不同品牌伺服电机可以直接互换安装，不需要修改设备上的安装板孔位，给设备后期的维护替换带来很大便利。从安装边界来看，这款电机的机身总长、接线盒的突出高度、输出轴的同轴度公差都在模型里做了准确还原，在做设备整体布局设计时，可以直接导入这个模型做干涉检查，提前排查电机和周围走线槽、机架钣金、相邻传动部件的空间干涉问题，避免实际装配时才发现空间不足需要返工修改结构。接线盒内部的接线端子排布、密封结构也做了细节呈现，实际接线时，动力线和编码器线的走线空间足够，

　　密封胶圈的安装槽能满足IP65左右的防护等级要求，在有少量切削液、粉尘的加工设备上使用时，能有效避免异物进入电机内部造成绝缘故障。另外，电机尾部的制动安装位也预留了结构空间，如果需要带抱闸的版本，只需要在尾部加装电磁制动模块，不需要改动机身主体结构，同一款机身可以覆盖带制动和不带制动的两种配置，能减少生产时的零部件种类，降低供应链的管理成本。在做传动系统选型计算时，参考这个模型的结构尺寸，可以准确计算电机和负载的转动惯量匹配，核对输出轴的负载径向力、轴向力是否在允许范围内，避免选型时因为尺寸估算错误导致的电机安装后和周边部件干涉，或者负载超出轴承受力范围导致的寿命缩短问题。这类伺服电机的转子惯量做了优化设计，属于中低惯量系列，适合需要快速响应的定位场合，比如点胶机的Z轴驱动、贴片机的吸嘴杆驱动，能在极短的时间内完成加减速动作，提升设备的运行节拍，同时保证定位精度在允许的误差范围内。
