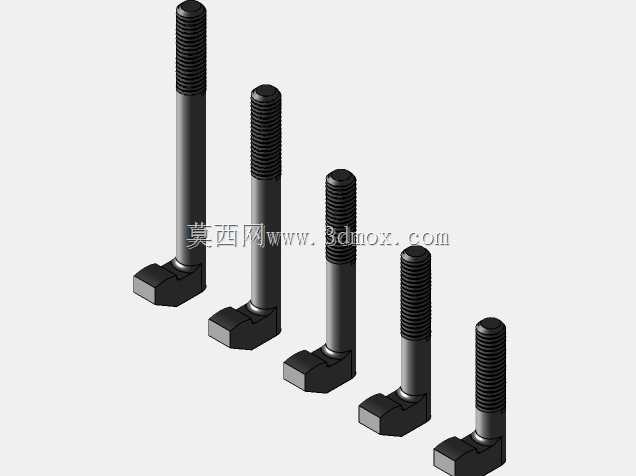

机床用M6规格L型紧固螺栓结构设计

　　在机床设备的装配与运维场景中，紧固件的选型与结构适配性直接决定了部件连接的可靠性，L型螺栓作为特殊结构的紧固连接件，常被用于机床侧壁、护板、走线架等需要侧向限位、盲孔安装的工位，相比普通外六角螺栓，其弯折的杆部结构可以在无法实现双侧穿装螺母的安装场景下，直接卡入预制的L型安装槽内，配合端部螺纹实现快速锁紧，大幅降低狭小装配空间内的操作难度。这款M6规格的L型螺栓，整体结构围绕机床安装场景的实际载荷需求设计，杆部采用冷镦成型的碳钢基材，弯折段的圆弧过渡经过结构应力校核，避免安装锁紧过程中弯折处出现应力集中导致的断裂问题，直杆段的螺纹精度满足普通紧固级的公差要求，可适配标准M6六角螺母、防松垫圈等常规配套紧固件。从安装边界来看，

　　该螺栓的直杆段长度适配机床常见的3-8mm厚度的钣金护板、型材支架安装需求，弯折段的长度刚好可以卡入机床床身预制的6.5mm宽的L型定位槽内，安装时无需从端部穿入，只需将弯折段对准槽口推入后旋转90度，即可实现杆部的轴向限位，后续锁紧螺母时螺栓不会跟转，省去了普通螺栓安装时需要用工具固定螺栓头的操作步骤，在机床内部走线架、电气安装板的批量装配场景下，能有效提升装配效率。设计过程中针对机床运行时的振动工况，特意在螺栓与安装面接触的位置预留了平垫与防松弹垫的安装空间，螺纹段的有效啮合长度满足螺纹连接的设计规范，确保在机床持续振动、切削冲击的工况下，连接不会出现松脱失效的问题。弯折处的圆角半径经过反复验证，既不会因为圆角过小产生应力集中，

　　也不会因为圆角过大导致安装时无法顺利卡入标准宽度的安装槽，杆部的表面处理采用常规的发黑工艺，适配机床内部非外露部件的防锈需求，同时不会因为涂层过厚影响螺纹的配合精度。在实际机床改造、备件替换场景中，这类L型螺栓常被用于替换原有老化、断裂的同规格紧固件，其结构尺寸完全适配GOST 9047-69标准的安装要求，不需要对原有安装槽、安装孔进行二次加工，即可直接完成替换安装。不同于普通标准螺栓的对称结构，L型的非对称结构在设计时需要重点考量弯折角度的公差，若弯折角度偏差超过2度，就会出现安装后螺栓杆部倾斜、螺母无法顺利拧入的问题，因此建模过程中对弯折段的角度、直杆段的同轴度都做了严格的尺寸约束，

　　确保三维模型的尺寸参数完全符合实际生产的公差要求，可直接用于后续的工程图导出、加工工艺编制。在机床的护板安装场景中，这类L型螺栓还能实现快速拆卸的需求，当需要对机床内部部件进行检修时，只需松开螺母无需完全拧下，将螺栓旋转90度即可从L型槽中取出护板，相比普通螺栓需要完全拧下螺母、取出螺栓才能拆卸护板的操作，能大幅缩短日常检修的操作时间，降低运维过程中紧固件丢失的概率。杆部的直径公差采用h12级的精度要求，既能顺利穿入6.2mm的预制安装孔，也不会因为杆部间隙过大导致安装后护板出现窜动，螺纹末端做了45度的倒角导向，方便螺母快速对准拧入，即使在视线不佳的机床内部安装空间，也能凭借手感完成螺母的初步对位。
