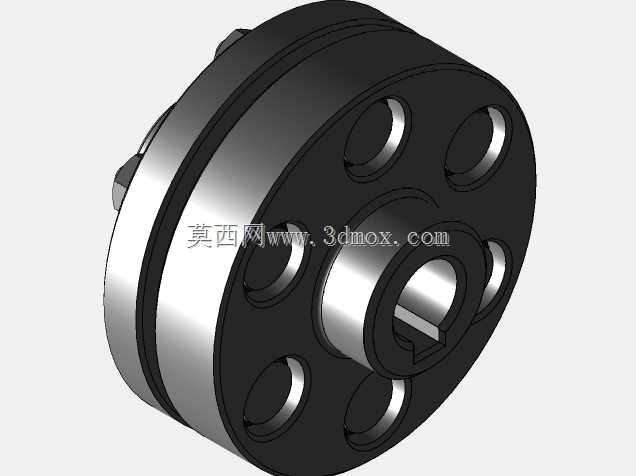

65Nm扭矩d20轴径弹性套筒销联轴器

　　在常规工业传动系统的轴系对接场景里，这类弹性套筒销联轴器的适配场景覆盖了多数中低扭矩的动力传输工位，比如轻工输送线的驱动端对接、小型泵组与动力源的连接、通用机床辅机的传动链路，都能见到这类结构的应用。它的核心作用是完成两根同轴布置轴的扭矩传递，同时依靠弹性销的形变能力，补偿两轴安装过程中产生的少量径向、角向偏移，抵消传动过程中产生的小幅振动，避免硬对接结构在偏移工况下出现轴系憋劲、轴承额外受力磨损的问题。

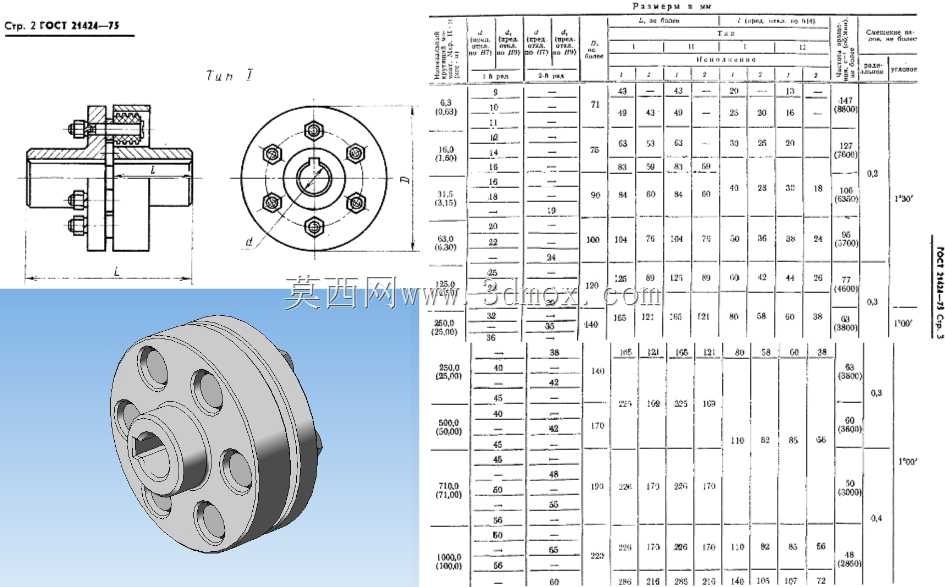

　　从功能特性来看，这款联轴器针对65Nm额定扭矩的传动需求设计，适配轴径20mm的输出、输入轴，采用沿法兰圆周均布的弹性套筒销作为扭矩传递的核心载体，弹性销嵌装在两半联轴器的对应销孔内，传动时销体同时承受剪切与挤压载荷，带弹性的套筒结构可以在传动出现冲击载荷时产生微量形变，吸收瞬时冲击能量，不会像刚性凸缘联轴器那样把冲击直接传递到两端轴系上。两半联轴器的法兰端采用止口定位结构，安装时先将两半联轴器分别热装或者键连接固定在两根待对接轴的轴端，对齐止口后穿入弹性销，再通过端部的锁紧结构固定销体，就能完成整套联轴器的装配，相比齿式联轴器、膜片联轴器，这类结构的零件数量更少，日常维护时不需要复杂的专用工具，只需要定期检查弹性销的磨损情况，出现老化失效时单独更换销件即可，维护成本更低。

　　设计层面上，这款联轴器的结构完全围绕额定传动参数做匹配，法兰盘上的销孔数量、销孔分布圆直径、弹性销的直径与长度，都是按照65Nm扭矩下的剪切强度计算确定，保证销体在额定载荷下的安全系数满足通用工业传动的要求，不会出现正常工况下销体剪断的问题。法兰端的轴孔采用标准键槽设计，适配GB/T 1095规定的平键连接尺寸，轴孔的长度根据20mm轴径的常规配合长度确定，保证轴与联轴器轮毂的接触面积足够，传递扭矩时不会出现轴孔打滑、键槽压溃的问题。两半联轴器的对接端面加工有定位止口，止口的配合公差选用H7/h6的间隙配合，既可以保证安装时的同轴度定位精度，又不会因为配合过紧导致拆装困难。

　　从安装边界尺寸来看，这款联轴器的最大外径、总长度都按照对应参数的标准系列确定，安装时需要保证两端轴的伸出长度匹配轮毂的轴孔深度，两轴的径向偏移量不超过弹性销允许的补偿范围，角向偏移控制在1度以内，轴向预留少量窜动间隙，避免轴系热胀冷缩时对联轴器产生额外的轴向推力。法兰圆周的螺栓或者销体的锁紧空间需要预留足够的操作距离，保证日常检修时工具可以顺利到达锁紧位置，不需要拆解周边其他设备部件。另外这类联轴器的弹性销多采用非金属弹性材料或者带弹性衬套的金属销，在有油污、常规工业环境温度的场景下都能稳定工作，不需要额外的密封防护结构，适配多数开式或者半开式的传动工位。

　　在实际选型应用时，这类联轴器通常用于载荷平稳、有少量安装偏差、冲击载荷不大的传动场景，不适合大扭矩重载、频繁正反转冲击的重型传动工位，选型时需要核对额定扭矩、最高工作转速、轴孔直径与键槽尺寸是否匹配现场安装要求，安装前需要清理轴孔与轴端的毛刺、油污，保证键与键槽的配合间隙符合要求，锁紧销体时按照对角顺序逐步压紧，避免单个销体受力过大出现早期磨损。
