电缆穿线防护螺旋引入袖带

　　这类螺旋袖带主要用在机柜、设备面板、接线盒和自动化产线的线缆穿入位置，处理的是电缆从外部进入壳体时最容易出问题的过渡段。现场布线时，电缆往往要穿过钣金开孔、型材孔位或塑料护板，裸孔边缘在设备振动、拖链往复运动和维护拉扯过程中，会反复摩擦护套层；如果开孔处没有过渡件，短时间内可能只是外皮发亮，长期运行后就会出现割伤、压痕、绝缘层变薄，甚至在多芯控制线弯折时引起芯线受力。袖带的作用就是把这一段刚性边界变成柔性引导，让电缆在进入设备前保持平顺的弯曲半径，同时通过螺旋结构包覆线束，减少松散线缆在孔位处的晃动。

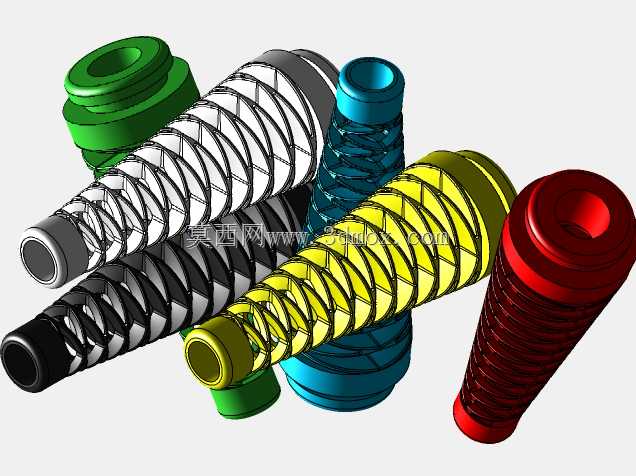

　　从结构上看，模型呈现的是连续螺旋缠绕形态，端部带有较宽的限位段，主体沿轴向形成均匀的弹性包覆区。宽端可以卡在开孔外侧或贴合安装面，避免袖带整体被电缆拖入孔内；螺旋带身则保留了一定张开量，穿线时能够顺着电缆外径产生轻微抱紧，既不会像刚性护口那样完全依赖固定孔径，也不会让线束在护套内自由窜动。对于不同外径的电缆，这种结构有明显的适配优势：同一规格袖带可以覆盖一个较小的线径范围，多根细线合并穿过时，螺旋间隙还能提供形变空间，降低现场备料种类。

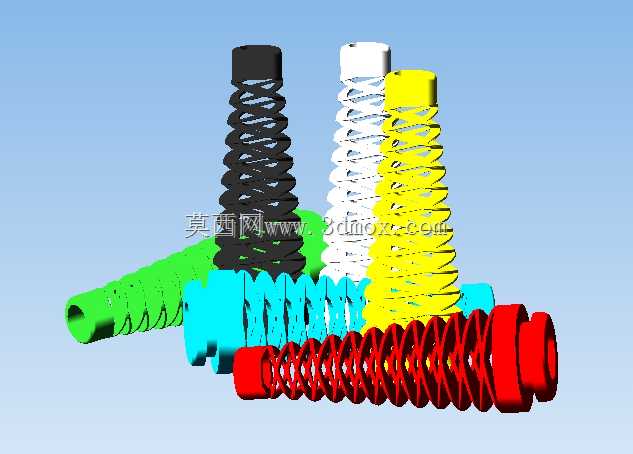

　　建模时需要重点控制三个部分。首先是端部限位结构，其外径应大于面板开孔，并留出贴合面；若端部过薄，装配后容易被拉翻，若过长，则会占用柜内布线空间。其次是螺旋带的螺距和带宽，螺距过大时包覆连续性下降，电缆侧向受压后容易从带缝中鼓出；螺距过小则柔性降低，穿线阻力增加，弯曲时带身之间互相干涉。带宽决定接触面积，较宽的带身对电缆外皮压强更小，但在小半径弯曲处贴合性会下降。第三是锥度或直筒段的选择，图中不同颜色件体现了多种外形组合，直立件带有锥形收拢趋势，适合从大开孔向小线束过渡；横向长件则更强调长距离包覆，用于穿板后仍需持续整理线束的位置。

　　实际安装边界要围绕开孔直径、电缆最小弯曲半径和面板厚度校核。袖带端部限位直径应覆盖开孔并留有边缘余量，带身通过段的名义尺寸不能大于开孔，否则装配时需要强行挤压，容易使螺旋带产生永久变形。电缆穿入后，入口处不应形成急弯；尤其是带屏蔽层的动力电缆和多芯信号电缆，弯曲半径不足会改变屏蔽层搭接状态，也会让芯线在端子处承受附加拉力。若设备存在门体开合、滑台移动或拖链牵引，袖带出口端最好与线束固定点保持一段直线过渡，让振动和位移由柔性段吸收，而不是集中在钣金孔边缘。

　　在设备用途上，这类件既可以作为单根电缆的防磨护口，也可以作为多根线缆的集束引入件。控制柜中，动力线、编码器线和传感器线经常从同一侧进入，螺旋袖带能够在入口处提供基础梳理，使线束保持分组趋势；机床、包装设备和自动化工位里，冷却液、油污和金属粉尘环境较多，袖带还能减少线缆与孔壁之间的直接磨切，便于后期维护时抽换线缆。需要注意的是，它并不承担密封功能，若防护等级要求较高，仍应配合格兰头、密封圈或防水接头使用；袖带更偏向机械防护、导向和线束整理。

　　三维建模过程中，螺旋主体适合用扫掠方式建立，先确定中心线、截面带宽和带厚，再按螺距生成连续缠绕体；端部限位段单独建模并与螺旋带顺滑连接，避免交接处出现尖角应力集中。不同颜色装配体可用于区分规格、线径范围或安装方向，也便于在工程图中表达系列化设计。结构评审时，应检查螺旋带在最小弯曲状态下是否自干涉，端部限位面是否能稳定贴住面板，以及电缆最大外径穿入后带身是否仍有弹性余量。这样处理后，袖带不仅是一个简单护套，而是线缆进入设备时的防磨、导向和承力过渡件。
