多行程规格交叉滚轮式线性导轨

　　在精密滑台、光学检测设备、半导体晶圆搬运工位、小型自动化装配模组这类对导向精度、运行平顺性有较高要求的场景里，交叉滚轮线性导轨是应用占比极高的导向部件，和传统滚珠直线导轨相比，这类导轨依靠交叉排布的滚轮作为滚动体，接触形式为线接触，刚性表现更突出，同时能承受多方向的复合载荷，在短行程高频往复的运动工况下，运行稳定性优势十分明显。

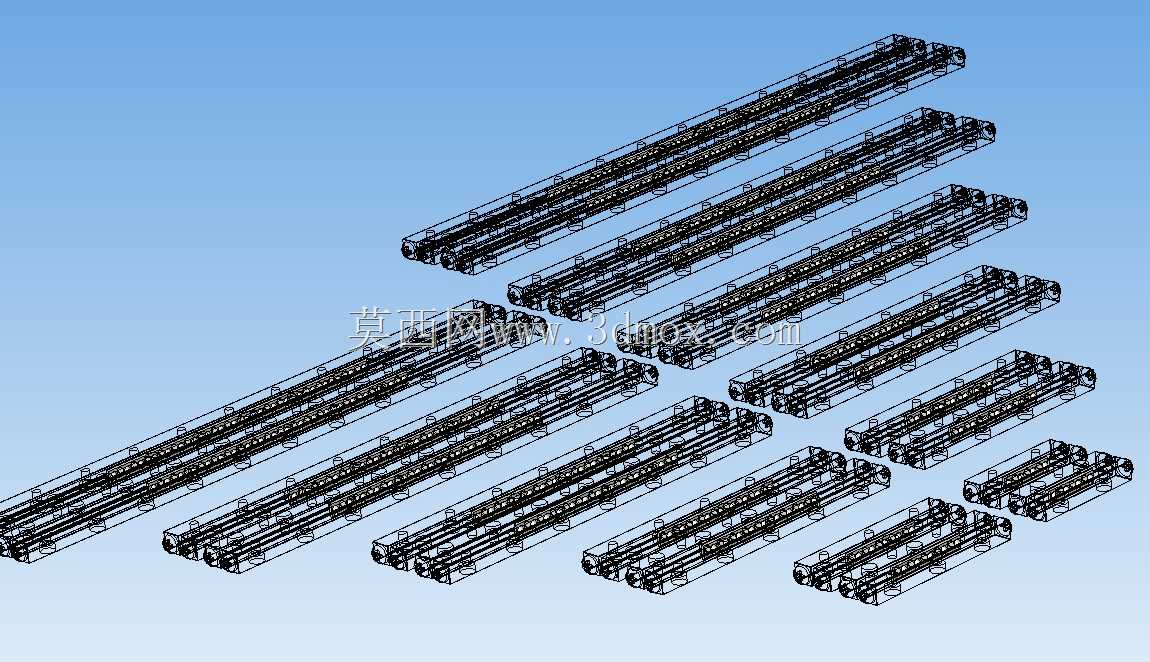

　　这套模型覆盖了3mm到300mm区间的多档行程规格，适配不同安装空间、不同运动行程的设备需求，建模过程中严格遵循交叉滚轮导轨的实际装配逻辑，将导轨基体、保持架、交叉排布的圆柱滚轮、端部限位结构逐一还原，每一处配合间隙都参考实际产品的公差要求设置，既保证三维装配体的结构完整性，也能直观呈现内部滚动体的排布方式，方便结构设计人员在做设备布局时直接调用参考，不用再从零开始绘制基础结构。

　　从实际功能特性来看，这类交叉滚轮导轨的滚动体在V型滚道内呈90度交叉排列，相邻滚轮的轴线互相垂直，运动过程中滚轮在滚道内做纯滚动，摩擦阻力远小于滑动导向结构，启动摩擦力小，低速运行时不会出现爬行现象，能实现微米级的进给精度，同时因为线接触的承载特性，相同外形尺寸下，它的额定载荷比同规格滚珠导轨高出30%左右，既能承受垂直方向的下压载荷，也能承受水平方向的侧倾载荷、扭转力矩，很适合用在空间紧凑、负载方向复杂的精密模组里。

　　设计这类导轨时，首先要明确安装基准的边界要求，导轨的安装基面平面度需要控制在0.02mm以内，两根平行导轨的平行度公差要根据行程长度匹配，行程越长公差要求适当放宽，但全程不能超过0.05mm，否则会导致滚轮卡滞、磨损加剧，大幅缩短使用寿命。建模时特意还原了导轨安装孔的位置、沉头尺寸、端部的倒角细节，这些细节都是实际安装时必须匹配的要素，很多新手设计师在选型建模时容易忽略安装孔的沉头深度，导致装配时螺丝头突出导轨基面，直接影响滑块的运行顺畅度，这套模型里的安装结构完全按照量产产品的实际尺寸绘制，能直接用来生成安装板的孔位图纸，减少二次核对的工作量。

　　从外形尺寸的适配性来看，不同行程规格的导轨截面尺寸保持统一，宽度、高度、滚道位置完全一致，设备设计时如果需要调整行程，只需要更换对应长度的导轨，不用改动周边的安装结构，给后续的设备迭代、规格调整留出了足够的冗余空间。导轨的端部设置了限位挡块结构，防止滑块运动到行程末端时脱出，建模时也还原了挡块的安装位置、固定螺丝的规格，能直观看到极限行程位置，方便设计人员做设备的硬限位布局，避免运动干涉。

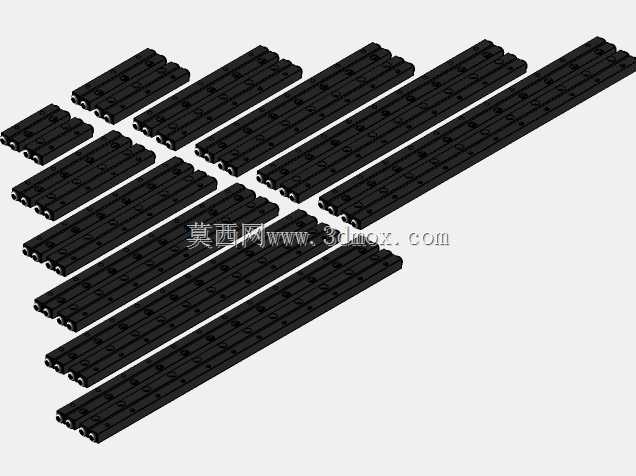

　　在实际选型应用中，这类交叉滚轮导轨常和精密丝杆、直线电机搭配使用，组成高精度的直线运动轴，用在医疗检测设备的样本进给工位、3C产品的屏幕贴合模组、精密测量仪器的移动平台上，相比其他导向结构，它的结构更紧凑，不需要额外加装保持架固定结构，安装调试的难度更低，日常维护只需要定期在滚道位置涂抹少量润滑脂，就能保证长期运行的精度稳定性。这套三维模型把全系列行程的导轨按比例排布展示，能直观对比不同长度导轨的外形差异，方便设计人员根据自己的设备行程快速匹配合适的规格，也能用来做装配干涉检查、运动仿真模拟，提前排查设计阶段的结构冲突问题，减少后续加工装配时的出错概率。
