300毫米行程左置电机直线滑台模组

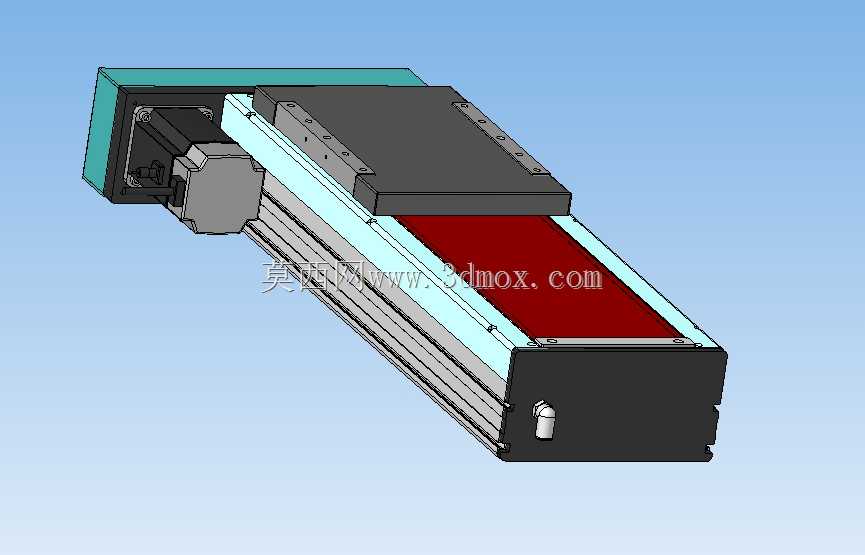

　　这款直线运动模组在3C电子装配生产线的点胶、螺丝锁付工位，以及光伏组件的串焊搬运工位、小型包装设备的推料工位中应用十分广泛，作为短行程精密直线执行部件，它能为末端执行件提供稳定的直线往复运动输出，替代传统的气缸传动方案，实现多点位的精准位置控制，适配需要柔性调整工位行程的自动化生产场景。从实际使用角度看，这款模组的驱动电机采用左置侧装布局，区别于常规的电机直连端部安装结构，这种布局能有效压缩模组整体的轴向安装长度，在设备内部安装空间轴向尺寸受限的场景下，能大幅降低对安装位的长度要求，同时侧装的电机也方便后期维护时的接线、调试以及编码器校准操作，不用拆解模组端部的传动结构就能完成电机的更换作业。模组的滑动部分采用密封式钢带防护结构，

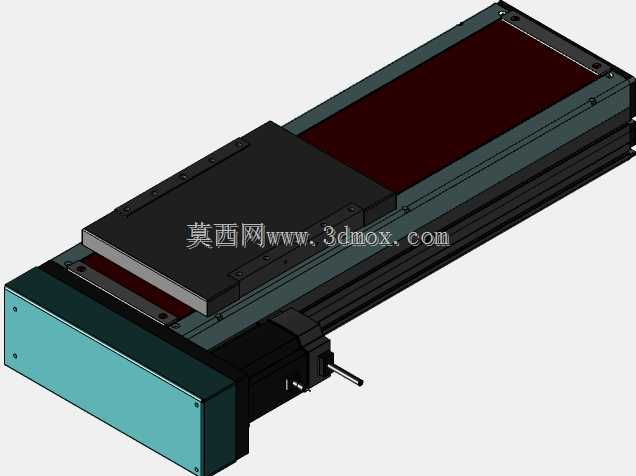

　　上覆盖的红色防护钢带能完全封闭内部的导轨与丝杆传动腔，在有少量粉尘、切削液飞溅的机加工上下料工位，或是有焊渣零星飘落的焊接辅助工位，能有效阻挡外界杂质进入传动副内部，避免导轨滚道、丝杆滚道出现磨粒磨损，延长日常维护的保养周期，降低设备运维的频次。设计这款模组的三维结构时，首先要确认的是安装边界尺寸，300毫米的有效行程对应的模组整体底座长度要预留出滑块的极限运动余量，两端的限位缓冲块要嵌入底座端部的安装槽内，避免滑块超程运行时撞击端盖造成传动结构损坏；电机侧装的连接座要和模组底座做一体化的加工基准设计，保证电机输出轴的同步轮和模组内部丝杆端部的同步轮处于同一平面，避免同步带运行时出现偏磨、跳齿的问题。

　　模组的滑台台面预留了标准的螺纹安装孔阵列，能直接适配市面上主流的气动手指、真空吸盘座、小型焊枪头等末端执行件的安装，不需要额外做转接板加工，减少设计人员的二次出图工作量；底座的两侧也预留了T型安装槽，既可以从底座底部做沉头孔锁付安装，也可以通过侧面的压块配合T型槽做无孔压紧安装，适配不同的设备机架安装条件。从传动结构的设计细节来看，内部的线性导轨采用双导轨四滑块的布局，相比单导轨双滑块的结构，能承受更大的偏载力矩，在末端挂载重量存在偏心的工况下，比如侧装的视觉检测相机、斜向安装的点胶阀，也能保证滑台运行的平稳性，不会出现运行卡顿、精度衰减过快的问题；丝杆传动副选用预压型滚珠丝杆，能消除反向间隙，在频繁正反转的往复运动工况下，

　　重复定位精度能稳定保持在±0.02毫米以内，满足精密装配工位的位置精度要求。在做三维建模的装配校验时，要重点核对电机侧装位和滑台运动的干涉边界，当滑台运行到靠近电机侧的极限位置时，滑台的侧面不能和电机本体、电机连接线接头出现剐蹭，要预留至少5毫米的安全间隙；同时防护钢带的两端固定结构要做隐藏式设计，不能突出模组的安装基准面，避免模组贴装在设备安装板上时出现间隙，影响整体安装的平行度。另外，模组端部的注油嘴位置要设计在方便操作的侧面，不用拆下外部防护结构就能完成定期的润滑脂加注，适配工厂日常设备点检的操作习惯，减少维护时的拆装步骤。这款模组的整体外形截面尺寸控制紧凑，在多轴搭建的龙门结构中，比如桌面型的点胶机、小型的激光打标设备，X轴选用这款模组搭配Y轴同规格模组时，不会因为截面尺寸过大造成Z轴安装位的空间局促，能让整体设备的结构更加紧凑，减少设备的整体占地面积。
