三菱HG-JR203交流伺服电机三维结构

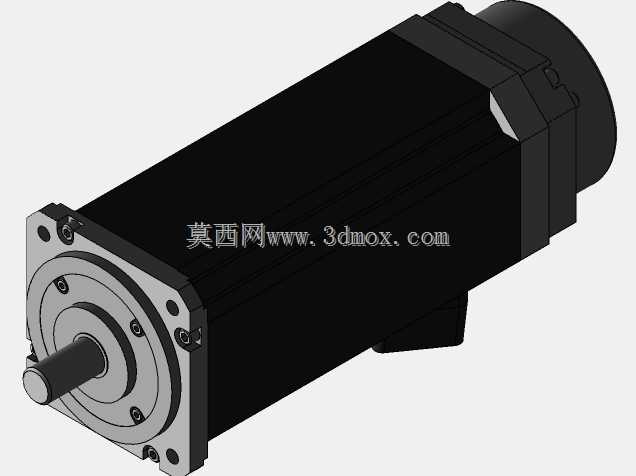

　　建模过程中也针对这些实际工况对应的结构做了完整还原。模型完整复现了电机的主体结构：定子外壳采用带轴向散热筋的方形铸铝壳体设计，相比圆形壳体，方形结构在设备安装时能更好地贴合安装面，减少径向转动的余量，壳体表面的散热筋沿电机轴向排布，能在设备配套的冷却风路引导下快速带走定子绕组产生的热量，避免长期高负载运行时出现绕组过热退磁的问题。输出轴端采用标准的轴伸配合键槽结构，可适配同步带轮、联轴器、行星减速机等多种传动连接件，轴端的密封结构做了细节还原，能防止设备运行环境中的切削液、粉尘进入电机内部轴承腔，延长轴承的使用寿命。电机尾部的编码器安装座结构完整复现，该部位是伺服电机实现闭环位置控制的核心，在自动化产线的进给轴驱动、数控机床的主轴位置控制、工业机器人关节动力输出这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机始终是核心执行部件，本次呈现的HG-JR203型号伺服结构，完全按照量产实物的装配关系完成三维建模还原，可直接用于设备整体装配的干涉校验、安装工位的空间排布模拟，也能作为伺服选型阶段的结构参考素材。从实际工程应用的角度看，这类中功率交流伺服电机常被用在锂电池卷绕设备的张力控制辊、包装机械的送膜轴、电子制造设备的贴装头平移驱动等工位，这类场景既要求电机能输出足够的额定转矩克服负载惯量，又要在启停、正反转切换时保持毫秒级的响应速度，同时还要兼顾长期运行的散热可靠性，

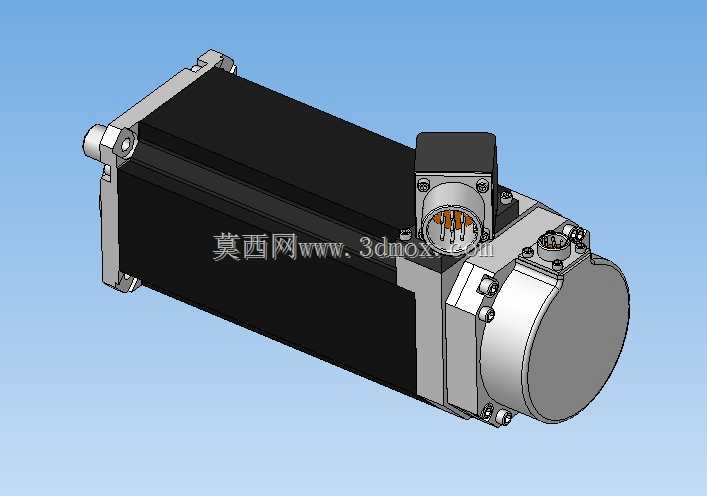

　　编码器与转子轴的同轴度直接决定了位置控制精度，建模时严格按照实物的配合公差预留了安装间隙，还原了编码器接线插座的防护结构，插座旁的固定螺孔、密封槽都做了1:1复刻，方便设计人员在做整机布线时模拟线缆的弯折半径，避免出现线缆与周边结构件干涉的问题。从安装边界来看，模型还原了电机前端的方形安装法兰，法兰上的安装孔位、止口尺寸完全对应量产产品的安装规范，设计人员在做设备安装板设计时，可以直接提取模型上的安装孔坐标、止口配合尺寸，无需再反复核对二维样本参数，能有效减少设计阶段的尺寸核对失误。电机侧面的动力接线座采用侧出式设计，相比后出式接线，侧出结构能缩短电机轴向的总占用长度，在轴向空间受限的设备工位里更具安装优势，接线座的防护盖、

　　固定卡扣、接线端子排布都做了细节还原，可用于模拟接线完成后的线缆走向，确认动力线与编码器线不会和周边的拖链、机架结构产生摩擦。建模过程中对电机内部的转子、定子绕组的占位空间也做了等效还原，虽然没有拆分到绕组铜线的细节层级，但完整保留了内部腔体的尺寸边界，方便做热仿真分析时快速赋予材料属性，模拟不同负载率下的电机温升情况。在做设备整体装配时，可直接将该电机模型导入装配体，通过前端法兰的配合面完成定位，模拟电机与减速机、负载轴的对接过程，提前排查安装时是否会出现电机尾部与设备护罩干涉、接线座操作空间不足等实际装配中才会暴露的问题。对于刚接触伺服选型的结构设计人员来说，这个模型也能帮助快速建立对中功率交流伺服电机的结构认知，

　　理解不同安装形式、出线方式对应的适用场景，避免在选型时只关注功率、转矩参数而忽略安装空间、接线操作空间的问题。模型的所有配合面都按照实际装配关系做了约束还原，拆解后可清晰看到电机各部件的装配顺序：前端盖通过螺栓与定子壳体连接，转子组件通过两端轴承支撑在端盖与后端编码器座之间，接线座通过密封垫固定在壳体侧面，整个装配逻辑完全和实际生产中的电机装配流程一致，可用于做装配工艺的模拟演示，也能作为非标设计教学中的伺服结构讲解素材。在做设备的维护空间模拟时，还可以通过模型模拟编码器接线、动力线插拔、电机固定螺栓拆装的操作空间，确认设备完成组装后，运维人员不需要拆解周边其他部件就能完成电机的接线与拆装作业，减少后期设备维护的难度。
