三菱HG-UR352B交流伺服电机结构设计

　　在自动化产线的传动选型环节，这款中功率交流伺服电机常作为核心执行部件出现在各类需要精准转速、位置控制的工位上，从电子制造行业的贴装头进给、包装设备的拉膜辊驱动，到数控机床的进给轴传动、工业机器人的关节动力输出，都能见到同规格产品的应用身影。不同于普通异步电机的开环运行逻辑，这类伺服电机自带的位置反馈接口可以实时将转子位置、转速信号回传至驱动器，形成闭环控制链路，在额定转速范围内可以实现恒扭矩输出，应对负载波动时的转速跌落控制在极小范围内，满足高精度传动的工况要求。

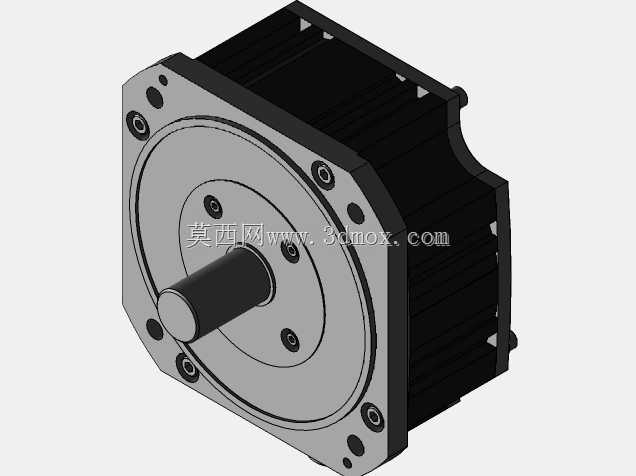

　　从结构设计来看，这款电机采用方形法兰安装结构，前端输出轴为标准圆柱轴伸，配套的安装法兰预留了均匀分布的螺栓过孔，适配市面上主流的伺服安装尺寸规范，安装时可以直接通过法兰止口完成定位，不需要额外做同轴度校准工装，能大幅缩短设备装配的调校周期。电机机身采用散热筋一体化的壳体设计，黑色的壳体段为高导热铝合金材质挤压成型，表面的竖向筋条既可以增加壳体的结构强度，也能扩大散热面积，在额定负载连续运行时，壳体表面温度可以控制在绝缘等级允许的范围内，不需要额外加装外置散热风扇，也能避免风扇运行带来的粉尘吸入、噪音超标的问题，适配洁净车间、低噪音要求的装配场景。

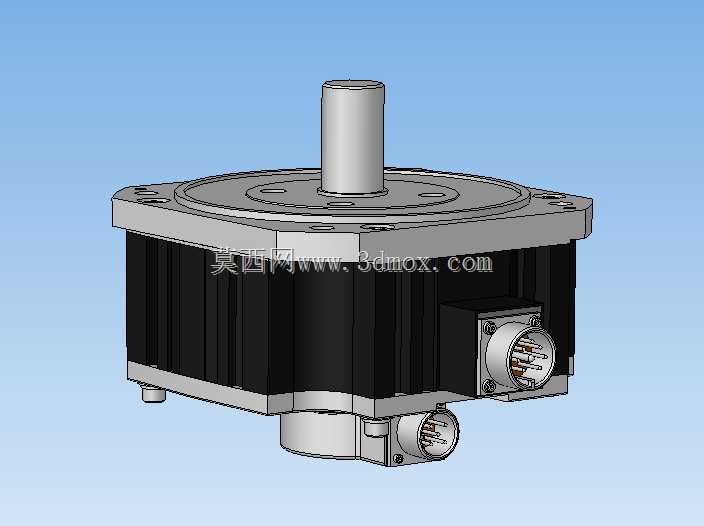

　　电机尾部集成了两个航空插头接口，分别对应动力输入与编码器信号传输，接口采用防呆设计，装配时不会出现插反的问题，接口处的密封圈可以达到IP65左右的防护等级，能够阻挡车间内的切削液飞溅、粉尘侵入，适配机加工、食品包装等存在少量液体飞溅、多粉尘的工况环境。输出轴端的轴承采用配对角接触球轴承结构，可以同时承受径向负载与一定的轴向负载，当电机直连丝杠、同步轮等传动部件时，不需要额外加装支撑轴承座就能满足传动的受力要求，简化设备端的传动结构设计。

　　在安装边界的设计考量上，这款电机的机身长度控制在紧凑范围内，方形法兰的外接圆尺寸适配同功率段伺服的通用安装孔位，设备设计时如果需要替换同功率段的其他品牌伺服，只需要核对法兰止口尺寸、轴径尺寸与编码器协议，就能完成快速替换，不需要大幅修改设备的安装板结构。电机的转子采用高磁能积的永磁材料制作，转动惯量控制在中等区间，既可以满足快速启停的响应要求，也能适配较大惯量的负载匹配，不会出现惯量不匹配导致的震荡、过冲问题。在实际选型应用中，这类电机通常需要搭配对应的伺服驱动器使用，通过参数设置可以调整位置环、速度环增益，适配不同负载的刚性要求，在做设备三维布局时，除了预留电机本身的安装空间，还需要在尾部航空插头位置预留足够的接线插拔空间，在输出轴连接侧预留联轴器、同步轮的安装空间，避免出现装配干涉。

　　从结构细节来看，电机的端盖与壳体之间采用止口定位加密封胶圈的连接方式，既可以保证装配的同轴度，也能提升整体防护性能，机身侧面的接地标识位置预留了接地螺栓安装位，设备装配时可以直接将保护地线接在此处，避免电机运行时的感应电干扰周边的传感器信号。这类伺服电机的额定转速通常在2000转到3000转区间，低速运行时不会出现普通步进电机的低频震动问题，在做低速进给、精确定位的工位上，运行平稳性远优于普通步进电机，能够大幅提升设备的加工精度与运行稳定性。
