300mm行程右置电机直线运动滑台模组

　　这款直线运动滑台模组在自动化产线的点位移栽、工位进给场景中应用十分广泛，小到3C电子行业的元器件贴片对位、检测工位的探针进给，大到包装设备的推料行程、印刷设备的喷头横移机构，都能见到这类结构的身影。区别于传统丝杆传动的开放式滑台，这款模组采用全封闭的铝型材基座结构，滑动部分的防尘钢带能够有效阻隔车间环境中的切削碎屑、纺织纤维、粉尘杂质进入传动腔，在多尘、有少量切削液飞溅的机加工上下料场景中，能大幅降低导轨、丝杆的异常磨损概率，减少日常维护的频次。

　　从结构布局来看，驱动电机采用右置侧装的设计，而非传统的电机直连端部布局，这种设计能够有效压缩模组的整体轴向安装长度，在设备内部安装空间局促、轴向尺寸受限的布局场景下，不需要额外预留电机的轴向安装余量，能够适配更紧凑的设备内部框架。模组的有效行程设定为300mm，这个行程段覆盖了绝大多数中小型自动化设备的短距离往复运动需求，滑台的动子滑块采用多安装孔位的标准化接口设计，能够直接适配市面上主流的气动手指、真空吸盘座、检测探头安装支架的安装孔距，不需要额外设计转接板，能够缩短设备开发的设计周期。

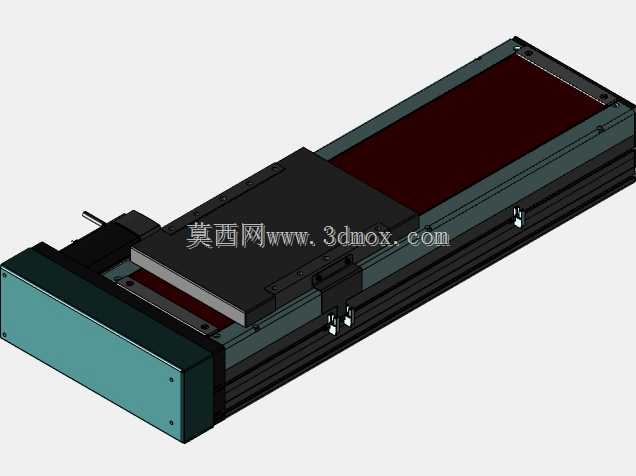

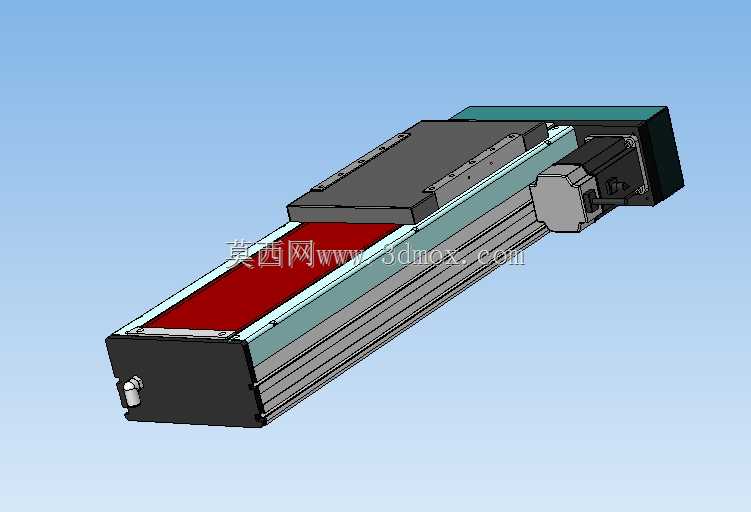

　　设计这款模组的三维模型时，首先要确认的是安装边界尺寸：型材基座的宽度、高度尺寸要和同规格的标准线性模组保持互换性，底部的安装沉孔位置按照通用工业铝型材的槽距设定，既可以直接安装在欧标40系列铝型材搭建的设备框架上，也可以通过压块固定在钢板焊接的设备台面上，不需要额外打孔适配。侧装的电机连接座部分要做同轴度的公差约束，电机输出轴和丝杆端部的联轴器安装位要保证同轴度误差控制在0.02mm以内，避免运行过程中出现联轴器偏磨、电机负载异常增大的问题。滑台的两端设置了硬限位缓冲块，在程序软限位失效的极端情况下，能够通过物理缓冲阻挡动子滑块超程脱出，避免设备撞机损坏。

　　从传动特性来看，这款模组内部采用滚珠丝杆搭配线性导轨的组合，运动过程中的重复定位精度可以控制在±0.02mm的区间内，能够满足绝大多数需要精准对位的装配、检测工序需求。动子滑块的侧面预留了感应片安装位，用户可以根据实际的行程需求，在型材侧面的传感器安装槽内调整原点、正负限位的光电传感器位置，不需要额外在型材上打孔固定传感器，调整行程时只需要松开传感器的紧固螺母滑动到对应位置锁紧即可，现场调试十分便捷。全封闭的结构设计也让这款模组能够适配洁净度要求稍高的医药包装、食品分拣场景，不会因为内部润滑脂的挥发扩散污染生产环境，外部的防尘钢带只需要定期擦拭表面积尘即可完成日常维护，不需要拆开模组本体进行清洁。

　　在三维建模的过程中，所有的配合尺寸都按照实际加工的公差要求进行了约束，比如导轨和型材基座的安装槽采用H7/h6的过渡配合，丝杆两端的支撑轴承座和基座的安装位做了同轴度约束，动子滑块和导轨的配合预留了合理的间隙，避免模型导入装配体后出现配合干涉的问题。电机的安装法兰尺寸按照40系列伺服电机的标准安装尺寸绘制，用户如果需要替换不同功率的电机，只需要修改连接座的法兰孔位即可，不需要重新绘制整个模组的主体结构。滑台的出线口位置设置在电机侧的端部，传感器线、电机线可以通过拖链直接连接到设备的电控柜，不会在滑台往复运动过程中出现线缆剐蹭的问题。
