在精密检测工位、小型自动化装配模组、光学调整平台这类对空间占用要求严苛、负载不大但导向精度要求高的场景里,常规滚珠直线导轨的滑块厚度、安装预留空间往往难以适配紧凑布局,交叉滚轮式线性导轨就是针对这类窄空间精密导向需求开发的导向部件。这款导轨采用双列平行轨道搭配交叉排布的滚轮组设计,滚轮轴线相互垂直交错布置,相比同规格滚珠导轨,它能同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷,不需要额外增加辅助导向块就能满足多方向受力的使用要求,在小行程往复运动场景下,滚动摩擦的阻力波动更小,低速运行时不会出现滚珠导轨常见的爬行问题,运动平顺性更适配需要微米级进给调整的工位。从结构设计逻辑来看,这款导轨的滚轮采用预压安装的方式装配在保持架内,

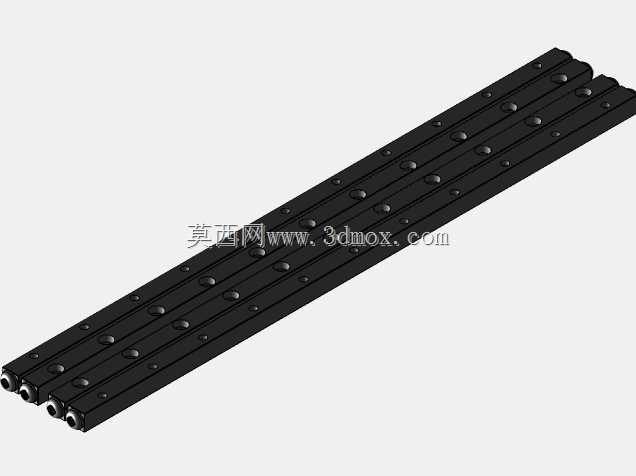

保持架将多组交叉滚轮约束在两根平行轨道之间,不需要像传统导轨那样在滑块内部加工复杂的滚珠循环回流通道,整体结构厚度可以做得更薄,轨道本身采用淬硬钢磨削加工,滚道面粗糙度控制在Ra0.8以下,保证滚轮滚动时的接触精度,同时滚轮自身带密封防尘结构,能阻挡车间环境里的细微切屑、粉尘进入滚动接触面,延长日常维护周期。在安装边界上,这款导轨单根轨道宽度控制在窄幅尺寸范围内,对应275mm额定行程的规格,轨道总长度只需要比行程多出两端的安装预留段即可,安装孔采用沉头孔设计,可以直接从轨道正面锁付在设备安装基准面上,不需要在安装板侧面加工避让位,对安装板的加工精度要求更友好,两根轨道的平行度公差只需要控制在0.02mm每百毫米行程范围内,
就能保证整套导轨的运行精度,不会出现卡滞、阻力不均的问题。实际应用中,这类交叉滚轮线性导轨常被用在3C产品的屏幕贴合微调工位、小型影像测量仪的工作台导向、半导体晶圆搬运的短行程移载模组上,因为它的结构没有滚珠循环的往复冲击,运行时的噪音比同规格滚珠导轨低5到10分贝,在需要安静作业环境的实验室检测设备里也有大量应用。设计选型时需要注意,这类导轨的额定负载是基于单组滚轮的接触应力计算的,当使用场景存在较大倾覆力矩时,需要适当增加导轨的配对长度,或者选用滚轮直径更大的规格,避免局部滚轮过载出现点蚀磨损;安装时要先清理安装基准面的毛刺、磕碰伤,使用扭矩扳手按照对角顺序逐步锁紧安装螺丝,不要一次性锁死单端螺丝,防止轨道出现扭曲变形,

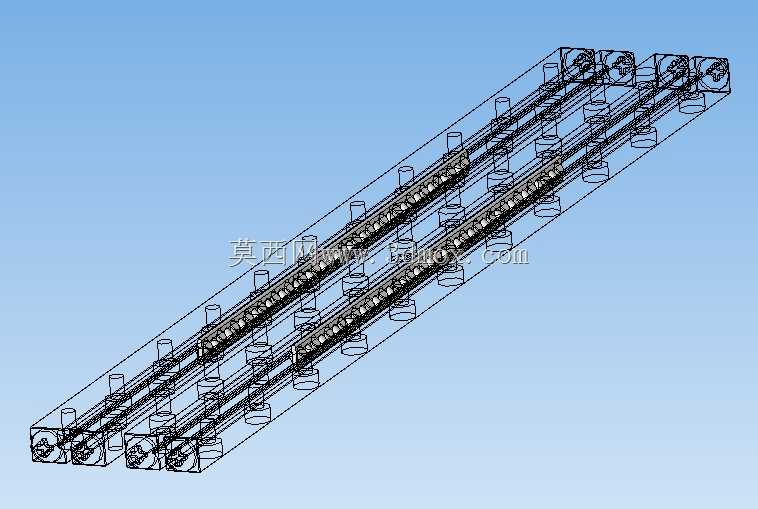

影响运行顺滑度。和传统滑动导轨相比,交叉滚轮导轨的摩擦系数仅为滑动导轨的五十分之一,驱动功率损耗更小,配套的驱动电机、丝杆选型可以更小,进一步降低整套模组的整体重量和占用空间,在移动件重量较轻的高速往复运动场景里,它的响应速度更快,启停定位的跟随误差更小,不会因为滑动阻力的波动导致定位精度超差。从三维建模的角度来看,这套模型完整还原了交叉滚轮的排布方式、轨道的安装孔位、保持架的限位结构,在做设备整体布局设计时,可以直接调用这套模型进行干涉检查,核对安装空间、行程预留是否满足设计要求,不需要重新绘制导轨的细节结构,能大幅缩短方案设计阶段的建模时间,同时模型里的滚道、滚轮配合尺寸符合行业通用的设计规范,在做后续的工程图导出、BOM清单编制时,可以直接参考模型里的尺寸参数进行外购件选型,避免出现选型尺寸和安装位不匹配的问题。
