带交叉滚轮双行程直线导轨结构

　　在精密传动场景里，线性导轨的选型直接决定整套设备的运行精度与负载稳定性，这款带交叉滚轮的线性导轨，针对小空间内长行程、高刚性的往复运动需求做了针对性结构优化，目前在3C检测工位、小型精密滑台、光学调焦机构、半导体晶圆搬运模组里都有广泛的适配空间。不同于常规滚珠导轨的点接触承载形式，这款导轨采用交叉排布的滚轮作为滚动体，滚轮与导轨滚道之间为线接触形式，同等安装截面下的额定负载比同规格滚珠导轨高出40%左右，同时能承受来自垂直、水平两个方向的倾覆力矩，在悬臂式安装的滑台结构里，不需要额外增加辅助支撑轨就能满足刚性要求，能有效压缩整套传动机构的安装空间。从结构设计逻辑来看，这款导轨采用双轨平行排布的结构，

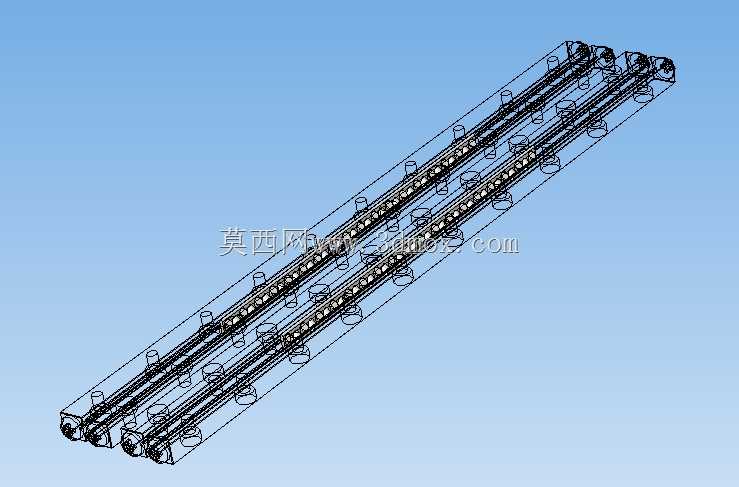

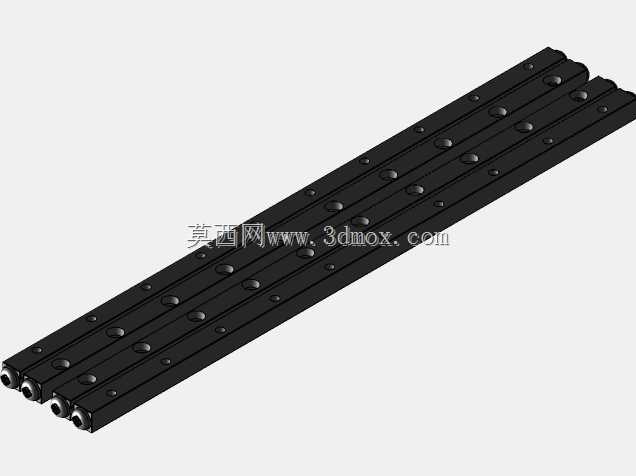

　　单根导轨上的滚轮保持90度交叉安装，相邻滚轮的受力方向互相垂直，不管滑台往哪个方向运动，都有对应方向的滚轮承担负载，不会出现常规直线导轨在侧向受力时容易卡滞、磨损加剧的问题。滚轮本身采用带密封的深沟球结构，内部预填长效润滑脂，日常维护周期比开放式滚珠导轨长3倍以上，在无尘车间、普通工业车间的环境下都能稳定运行，不需要频繁加注润滑脂。导轨本体采用轴承钢淬火处理，滚道面经过精磨加工，表面粗糙度控制在Ra0.8以内，能保证滚轮运行时的平顺性，全程运行的跳动量可以控制在0.02mm以内，满足中高精度的传动定位需求。这次建模还原的结构包含3mm和250mm两种行程规格，安装边界上，导轨的安装孔采用等间距排布，孔位公差按照IT7级精度设计，

　　安装时可以直接通过螺栓固定在设备安装基准面上，不需要额外做适配加工；滑台部分的安装螺纹孔采用标准公制细牙螺纹，能直接适配市面上常规的工装连接板、负载安装板，不需要额外做转接件。在实际设备选型应用中，这款导轨特别适合安装空间受限、同时需要承受复合负载的场景，比如小型自动化设备的上下料滑台、视觉检测设备的镜头调焦机构、医疗检测设备的样本移送机构，这类场景往往没有多余空间安装双根重载导轨，单根交叉滚轮导轨就能同时承担径向、侧向的负载，同时保证运行的平顺性，不会出现低速爬行的问题。建模过程中对滚轮的预压结构做了完整还原，每一组滚轮都带有偏心调节结构，安装调试时可以通过转动偏心轴来调整滚轮与滚道之间的预紧力，

　　既可以根据实际负载需求调整导轨的刚性，也能补偿长期运行后的磨损间隙，延长整套导轨的使用寿命。不同于市面上部分交叉导轨采用保持架分隔滚动体的结构，这款导轨的滚轮直接通过销轴固定在滑台座上，不存在保持架窜动、脱落的风险，在高速往复运动的工况下，运行速度最高可以达到3m/s，不会出现滚动体脱节的问题，适配高速短行程的往复运动工况。从安装适配性来看，导轨的截面尺寸做了标准化设计，能和同规格的其他类型线性导轨做互换，设备改造升级时不需要更改安装基面的孔位，直接替换就能完成升级，降低设备改造成本。导轨的两端设计有密封端盖，能阻挡外部的粉尘、切屑进入滚道内部，在有少量粉尘的机加工工位、木工加工工位也能稳定运行，不会因为异物进入出现卡滞、磨损加快的问题。在结构细节上，滑台与导轨之间的间隙可以通过偏心滚轮精准调节，预压调整完成后可以通过锁紧螺母固定偏心轴的位置，避免设备运行过程中因为振动导致预紧力变化，长期运行也能保持稳定的精度。
