带环形外壳d35轴200Nm扭矩弹性联轴器

　　在工业传动系统的布局里，轴系对接的补偿需求一直是结构设计绕不开的环节，尤其是存在安装对中偏差、运行中受载变形、启停冲击载荷的工况下，刚性联轴器往往无法适配复杂的受力状态，这时候带环形弹性外壳的联轴器就成了很多传动场景的优选方案。这款联轴器的核心设计逻辑，是通过中间的环形弹性体来吸收两轴之间的相对位移，不管是径向偏移、角度偏斜还是轴向窜动，弹性体的形变都能在不额外增加轴系附加载荷的前提下完成扭矩传递，避免刚性连接下轴承、轴肩位置因为对中误差产生的交变应力集中，大幅延长整套传动链的易损件更换周期。从实际应用场景来看，这类联轴器常被用在中小功率的泵组驱动、输送线传动、轻工设备主轴连接、通用减速机输出端对接的位置，尤其是那些安装空间紧凑、

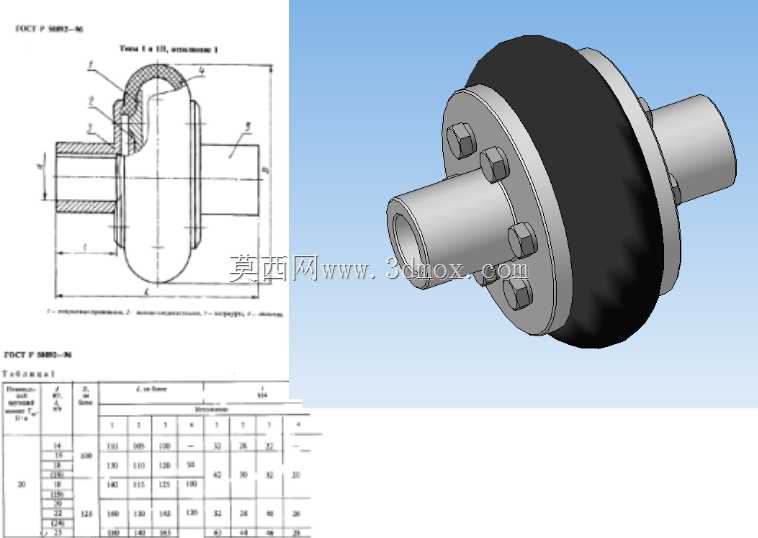

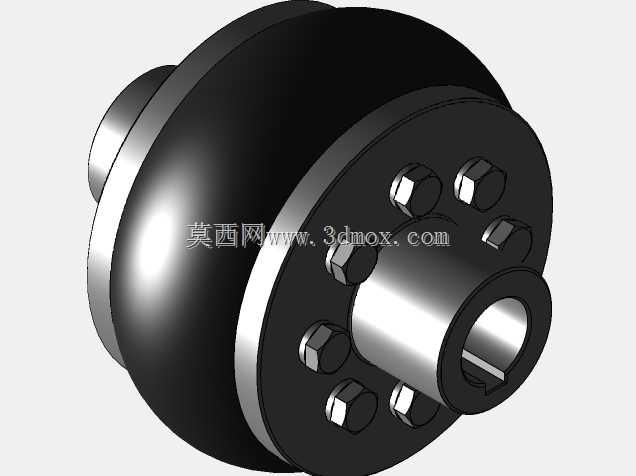

　　日常运维不方便频繁调整对中精度的工位，弹性结构的容错特性可以降低现场安装的精度要求，不需要反复打表调整到微米级对中就能稳定运行，对于现场装配工人的技能要求也更友好。从结构设计的细节来看，两端的金属轮毂采用了带螺栓紧固的法兰结构，轮毂内孔为35mm的光孔配合键槽传动，能够匹配标准直径的主动、从动轴，法兰端面上的紧固螺栓沿圆周均布，将中间的环形弹性体牢牢夹持在两个法兰之间，扭矩传递过程中，螺栓的预紧力会让法兰与弹性体端面产生足够的摩擦力，配合弹性体本身的抗剪切特性，能够稳定传递最高200Nm的额定扭矩，完全覆盖中小功率传动段的负载需求。中间的环形弹性体采用闭环的环状结构，相比开口式的弹性套，这种闭环结构的抗扭转刚度更均匀，

　　不会出现长期运行后弹性体开口位置撕裂的问题，同时环形的外壳结构可以在弹性体出现意外破损时，避免橡胶碎块飞溅到周边设备里，起到一定的安全防护作用。在安装边界的尺寸设计上，这款联轴器的轴向总长度控制得比较紧凑，法兰外径不会超出同扭矩等级刚性联轴器太多，不需要对原有设备的安装空间做额外改造就能直接替换原有刚性联轴器，对于老旧设备的传动系统改造场景非常适配。设计过程中需要重点关注几个配合尺寸的公差控制：首先是轮毂内孔与轴的配合公差，选用过渡配合既可以保证传动过程中不会出现轴孔打滑，又不会因为过盈量太大导致现场装拆困难；其次是法兰端面与弹性体接触面的平面度，要控制在合理范围内，避免螺栓紧固后弹性体受力不均出现局部偏磨；

　　还有螺栓的预紧力矩要按照圆周对称的顺序分步拧紧，防止单个螺栓受力过大导致法兰倾斜，额外增加轴系的弯曲载荷。在实际选型使用时，还要注意工况的瞬时冲击扭矩不能超过弹性体的承受上限，如果是正反转频繁、启动扭矩过载倍数超过2倍的场景，需要额外核对弹性体的抗冲击参数，避免长期过载导致弹性体提前老化失效。另外，这种环形弹性联轴器运行过程中不需要额外加注润滑脂，橡胶材质的弹性体本身具备一定的阻尼特性，还能吸收一部分传动过程中的扭转振动，降低整套设备运行时的噪音水平，对于有一定降噪需求的车间设备布局来说，这个特性也能带来额外的应用价值。很多设计人员在选型时容易忽略弹性联轴器的温度适用范围，这款产品的弹性体材质适配常规工业车间的环境温度，在没有强腐蚀、超高温的工况下都能稳定运行，如果是有油污长期滴落的工位，还可以额外在联轴器外侧加装简易的防护罩，避免橡胶弹性体长期接触矿物油出现溶胀变硬的问题，进一步延长使用寿命。从三维建模的角度来看，这类标准传动部件的建模重点在于还原各零件的配合关系，法兰端的螺栓孔位置度、弹性体的截面轮廓、轮毂内孔的键槽尺寸都需要严格对应实际加工参数，确保后续生成的工程图可以直接用于生产加工，装配体层面要还原螺栓紧固后的相对位置，避免出现干涉问题，为后续的有限元受力分析、运动仿真提供准确的模型基础。
