带交叉滚轮双行程直线线性导轨结构

　　做非标设备设计的同行大多有体会，普通滚珠直线导轨在小行程、高刚性、低摩擦的往复运动场景里，经常会遇到预压调整麻烦、侧向负载承载不足、安装空间受限的问题，这次拆解建模的这款交叉滚轮式线性导轨，就是针对这类痛点做的结构方案。先从实际应用场景说，这类导轨目前在精密检测设备的滑台进给、小型自动化装配工位的短距离往复、3C产品点胶焊接的位移平台、光学调焦机构里用得非常多，尤其是对安装空间厚度有严格限制、同时需要承受多方向复合载荷的工位，比传统滚珠导轨的适配性更强。

　　从功能特性上看，这款导轨采用交叉排列的滚轮作为滚动体，和传统滚珠点接触的承载形式不同，滚轮和导轨滚道是线接触，同等外形尺寸下，径向、反径向、侧向的额定负载都比同规格滚珠导轨高30%以上，而且滚动摩擦阻力更小，低速运动的时候不会出现滚珠导轨常见的爬行问题，微动进给的精度保持性更好。滚轮本身采用带密封的深沟球结构，预注长效润滑脂，日常维护不需要频繁加注润滑油，适合在洁净车间、无尘工位这类不方便频繁维护的场景使用。另外交叉排列的滚轮可以同时承受上下、左右四个方向的载荷，不需要额外增加辅助导向块，就能抵消运动过程中的偏载力矩，很多做小型精密滑台的设计，直接用单根导轨就能实现稳定导向，不用像滚珠导轨那样需要成对平行安装，能省出不少安装空间。

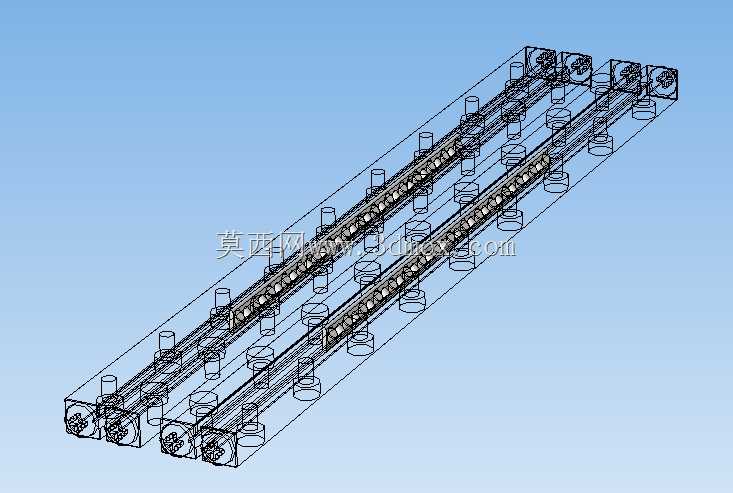

　　说回设计思路，建模的时候首先要确定导轨的基准面，这款导轨的安装基准是底部的研磨面，平面度控制在每100mm长度0.01mm以内，安装孔的位置度公差严格控制在±0.02mm，避免安装的时候因为孔位偏差导致导轨变形、滚轮卡滞。滚轮的安装座采用偏心结构设计，这个细节是核心，装配的时候可以通过转动偏心轴调整滚轮和导轨滚道之间的预压量，既可以消除配合间隙，提高运动刚性，又不会因为预压过大导致摩擦阻力骤升，设计的时候特意给偏心调整预留了足够的操作空间，不用拆解导轨就能在设备外部完成预压微调，后期维护调整非常方便。导轨的滚道面采用高频淬火处理，硬度达到HRC58-62，淬硬层深度不小于1.5mm，保证长期往复运动下的耐磨性，滚轮的外圈采用轴承钢材质，和滚道的硬度匹配，避免出现软硬差过大导致的滚道拉伤。

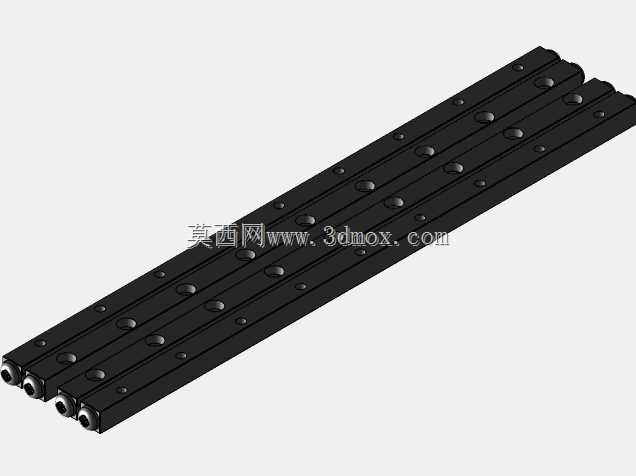

　　再讲外形尺寸和安装边界，这次建模的两个规格分别是3mm行程和225mm行程，导轨本体的截面宽度是12mm，高度是8mm，属于微型窄幅导轨，非常适合安装在空间紧凑的小型机构里。安装孔采用M3的沉头孔，孔间距在长行程规格里是25mm，短行程规格两端各设置一个安装孔，安装的时候要注意，导轨的两个端面不是安装基准，不要靠端面顶紧定位，必须以侧面的研磨基准面作为定位靠面，锁紧安装螺丝的时候要按照从中间向两端的顺序分次锁紧，避免导轨产生弯曲变形。滑块部分的安装面设置了两个M2的螺纹孔，用来固定负载滑台，滑块的侧向和顶面都预留了润滑脂注入口的位置，如果是长期高速运行的工况，可以外接润滑管路实现自动润滑。另外要注意安装边界的预留，导轨两端要留出至少5mm的空间，用来安装行程限位块，避免滑块超程脱出，滚轮偏心调整的一侧要留出至少8mm的操作空间，方便后期插入扳手调整预压。

　　实际选型的时候还要注意，这类交叉滚轮导轨的额定静载荷是按单滚轮计算的，整根导轨的承载能力要根据滑块上配置的滚轮数量来核算，不要直接套用同尺寸滚珠导轨的载荷参数。如果是垂直安装使用的场景，要额外增加平衡机构抵消负载自重，避免断电的时候滑块自由滑落。建模过程中把所有配合公差都做了参数化设置，滚轮和滚道的配合间隙、偏心轴的调整量、安装孔的位置都可以根据实际使用需求快速修改，直接导出工程图就能用于生产加工，也可以导入装配体里直接做机构运动仿真，验证运动行程和干涉情况。
