多行程规格交叉滚轮式线性导轨结构

　　在非标自动化设备、精密检测仪器、半导体生产辅机这类对直线运动导向精度有较高要求的场景里，普通滚珠导轨在轻载高速往复工况下偶尔出现的卡顿、预压衰减问题，一直是结构设计人员选型时需要反复权衡的点，交叉滚轮结构的线性导轨正是针对这类痛点优化的导向部件。这类导轨的核心受力单元采用交叉排布的圆柱滚轮，替代传统导轨的钢球滚动体，滚轮与导轨滚道的接触形式为线接触，相比点接触的钢球结构，同等外形尺寸下能承受更大的垂直载荷与倾覆力矩，同时滚动摩擦的阻力波动更小，在短行程高频往复的运动场景里，能保持更稳定的运行顺滑度，不会因为长期运行出现局部滚道点蚀导致的进给卡顿。从结构设计逻辑来看，这套导轨的滑块部分采用集成式保持架结构，

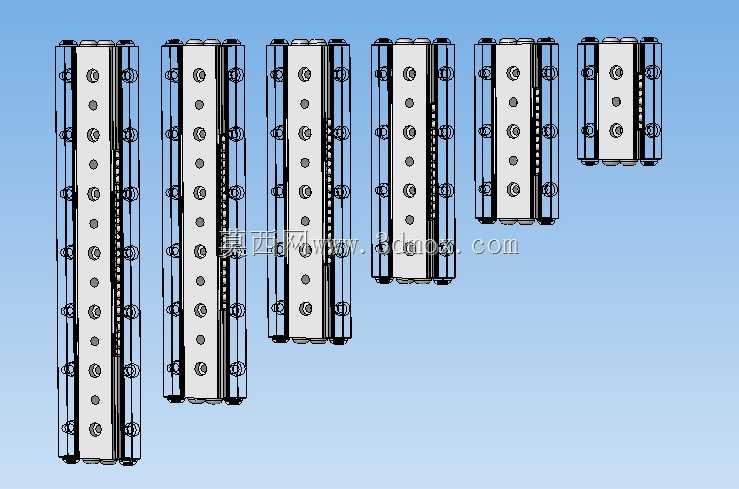

　　将交叉排列的滚轮完全约束在滑块的滚道腔体内，不需要额外加装滚珠保持链，装配时可以直接将滑块整体套装在导轨基准面上，减少了分体式滚轮装配时的预压调整工序，也避免了设备运行过程中保持架偏移、滚轮脱落的故障风险。导轨本体的基准面采用精密磨削加工，安装面的平面度公差控制在微米级，侧面的定位边可以直接与设备安装板的定位凸台贴合，不需要额外做打表找正的复杂工序，能大幅缩短设备组装时的导向部件调校时间。从安装边界来看，这套系列化的导轨覆盖了3mm到175mm的行程规格，不同长度规格的导轨截面尺寸保持统一，安装孔的孔距遵循通用线性导轨的安装尺寸标准，设计人员在做设备改型时，可以直接替换原有同规格的滚珠导轨，不需要重新加工安装板的孔位，

　　也不用调整周边驱动部件的安装位置，能大幅降低老设备升级的改造成本。滑块部分的安装螺纹孔采用对称排布设计，单根导轨可以根据负载大小搭配对应数量的滑块，在需要承受大倾覆力矩的悬臂式运动结构里，可以在同一根导轨上安装两个滑块，通过增大滑块间距来提升整体结构的抗倾覆能力，不需要额外加宽导轨的截面尺寸，能有效压缩设备的整体安装空间。在实际工况适配方面，这类交叉滚轮导轨的滚道开放度比传统滚珠导轨更高，运行过程中少量的粉尘、切削碎屑不容易在滚道内堆积，在3C产品组装、小型零件机加工上下料这类有少量粉尘产生的场景里，只需要定期做简单的表面清洁，就能保持稳定的运行精度，不需要加装复杂的导轨防尘罩，进一步降低了设备的维护成本。

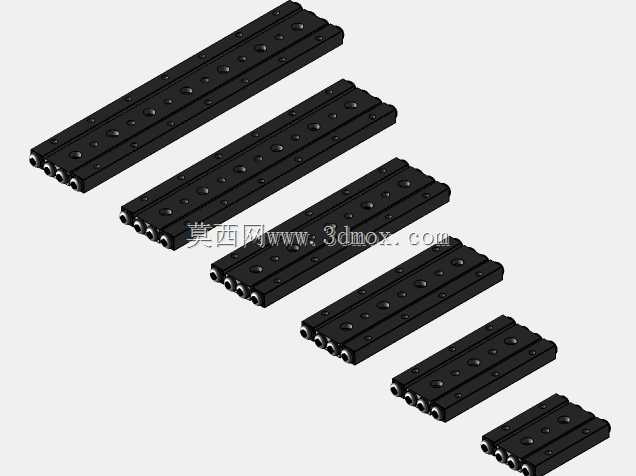

　　滚轮的材质采用高碳铬轴承钢，经过淬火热处理后表面硬度达到HRC60以上，与导轨滚道的硬度匹配度经过调校，长期运行的磨损量极小，正常工况下的使用寿命能达到普通钢球导轨的1.5倍以上。在做三维结构设计时，这套导轨的模型保留了所有安装特征，包括导轨的安装沉孔、滑块的螺纹孔、两端的限位挡边结构，设计人员在装配时可以直接调用模型做干涉检查，不需要再自行绘制简化模型，能有效避免后期加工组装时出现的安装干涉问题。不同行程规格的导轨模型采用参数化建模逻辑，调整长度参数时安装孔的位置会自动跟随调整，不会出现孔位偏移的问题，能适配不同行程需求的设备设计场景。针对需要做高速往复运动的场景，滑块两端预留了润滑脂注油口的安装位置，可以根据使用需求加装自动润滑配件，不需要拆解滑块就能完成定期润滑维护，进一步提升了部件的工况适配性。
