250mm行程下置电机线性运动滑台模组

　　这款线性运动模组在3C电子装配产线的点胶、螺丝锁付工位，以及小型检测设备的工件移位环节有着极高的适配性，下置电机的布局方式能最大程度压缩模组整体的竖向安装空间，对于设备内部Z向空间受限的布局场景十分友好。从结构设计逻辑来看，模组采用全封闭的防护外壳设计，侧面与顶面的密封结构可以阻挡车间环境中的金属碎屑、切削液雾气以及粉尘进入内部传动区域，避免异物卡滞导轨滑块或者磨损传动部件，在机加工上下料、轻载打磨这类工况下能有效降低日常维护频次。模组的有效行程设定为250mm，刚好覆盖多数小型工位的工件移位距离需求，不会因为行程冗余造成不必要的空间浪费，也不会因为行程不足无法满足工位动作要求。安装边界方面，模组本体的安装基面做了精密铣平处理，

　　底部预留了标准的沉头安装孔位，用户可以直接通过螺栓将模组固定在设备的安装平台上，不需要额外做转接板加工，端侧的电机安装座与本体一体化加工成型，保证电机输出轴与传动机构的同轴度，减少装配过程中的调校工作量。传动部分采用内置的精密滚珠丝杠搭配线性导轨的组合，滑块部分的安装面预留了多组螺纹孔，方便用户根据实际负载的安装需求固定工装夹具或者负载平台，端侧的紫色护罩内部集成了电机与传动端的连接结构，同时预留了走线空间，避免设备运行过程中线缆与运动部件发生剐蹭。在实际选型过程中，这类下置电机的线性模组相比侧装或者后装电机的同行程模组，整体长度方向的尺寸更短，对于设备台面空间紧张的布局场景，能有效缩减设备的整体占地面积。

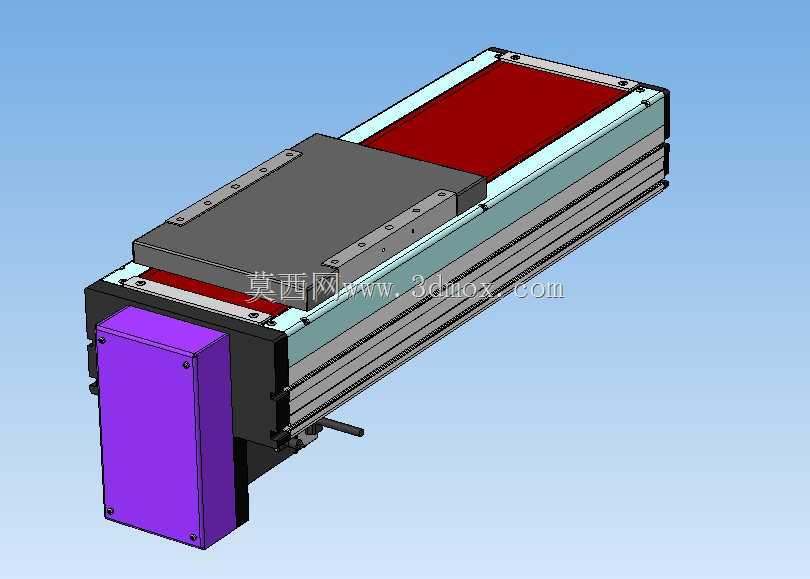

　　模组的运动滑块做了加宽处理，在承受偏载负载的时候能保持更好的运行稳定性，不会因为负载重心偏移出现运行卡顿或者精度丢失的问题。外壳部分的红色区域是可拆卸的维护盖板，当需要对内部传动部件做润滑保养或者清洁的时候，不需要将整个模组从设备上拆卸下来，只需要拆下盖板即可完成维护操作，大幅降低后期运维的时间成本。从建模细节来看，所有的安装孔位、配合止口都做了精确的还原，包括导轨的安装基准面、丝杠的支撑座定位结构都和实际量产产品的结构一致，结构设计人员在做设备整体布局的时候，可以直接调用这个模型做干涉检查，不需要再重新测绘建模，能有效缩短设备设计阶段的周期。在光伏组件的小型接驳工位、实验室自动化采样设备的样品移送环节，

　　这类短行程下置电机线性模组也有大量应用，其紧凑的结构可以让设备整体布局更加灵活，不需要为电机预留额外的侧边安装空间。模组的侧面预留了限位传感器的安装槽位，用户可以根据实际的行程限位需求，在槽内调整光电传感器或者机械限位块的位置，不需要额外在模组外部焊接或者加工传感器安装支架，进一步简化设备的整体结构。
