金属带料U型折弯成型弯曲模具结构

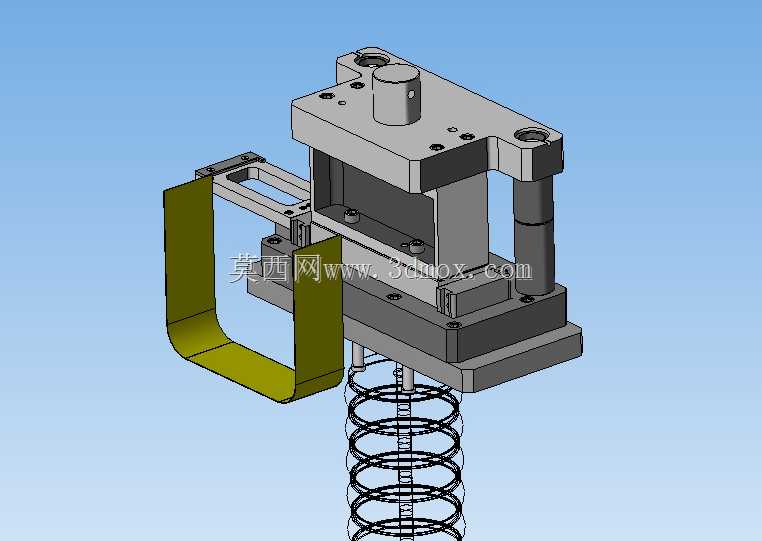

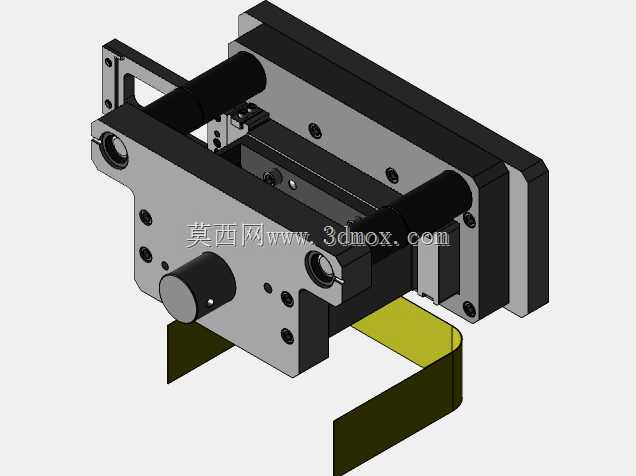

　　这套弯曲成型工装主要面向五金冲压产线的薄金属带料折弯工序，适配连续冲压产线中单工位折弯作业需求，可将平直的金属带料一次压合形成规整的U型弯折结构，常见于家电五金配件、汽车小尺寸冲压件、电气柜安装支架类零件的成型加工环节，在多工位级进模、单工序冲压工位中都可适配安装。从结构布局来看，整套工装采用模座上下对合的经典冲压模架构，上模部分通过模柄与冲床滑块连接固定，上模座内置卸料弹性元件与折弯凸模，下行过程中先通过压料结构将待加工带料压紧定位，避免折弯过程中带料出现滑移、翘曲导致的成型尺寸偏差；下模部分设置折弯凹模与定位挡块，带料送入后依靠侧边定位块确定送料步距，保证每一次折弯的位置精度。整套结构的导向依靠两侧的导柱导套副完成，

　　导柱采用可拆卸式压装结构，与导套的配合间隙控制在H7/h6精度区间，可承受冲压过程中的偏载力，避免上下模合模时出现错位啃模的问题。下模部分设置的复位弹簧在冲压回程时可将成型完成的工件从凹模内顶出，配合前端的送料机构可实现连续的送料、成型、出料作业，无需人工手动取件，适配自动化冲压产线的节拍需求。在设计思路上，这套工装优先考虑了折弯过程中的材料回弹控制，凸模的折弯角度预留了2-3度的回弹补偿量，针对不同厚度的冷轧钢带、不锈钢带料，可通过更换凸模镶块调整补偿值，无需更换整套模座，降低工装调整的成本与时间。压料结构采用弹性压料设计，压料力可通过尾部的螺栓调整弹簧预压量，针对不同厚度、不同材质的带料匹配对应的压料力，

　　避免压料力过大导致带料表面出现压痕，或是压料力不足导致折弯时带料窜动。安装边界方面，上模座的安装孔位采用通用冲床模柄安装尺寸，适配市面主流的16t-40t吨位开式冲床的安装接口，下模座的固定槽采用标准T型槽间距设计，可直接固定在冲床工作台面上，无需额外加工转接板。整套工装的闭合高度、开模行程都匹配常规小吨位冲床的参数范围，不需要对设备进行额外改造即可直接上线使用。成型工作区域设置了可拆卸的定位挡板，针对不同宽度的带料可调整挡板位置，适配一定尺寸范围内的带料折弯需求，无需重新制作整套模具，提升了工装的通用适配性。折弯凹模的刃口部分采用镶块式结构，长期生产出现磨损后可单独拆卸更换镶块，不需要对整个下模进行返修，大幅降低后期维护成本。

　　在实际生产场景中，这类弯曲模具常配合开卷校平机构、送料机构组成连续冲压单元，可完成带料的冲孔、折弯、切断一体化作业，生产效率远高于人工折弯或是数控折弯机的单件加工模式，成型后的零件折弯角度一致性好，折弯R角均匀，尺寸稳定性可满足批量五金件的生产公差要求。结构中预留的废料导出通道可将冲孔工序产生的边角料直接导出模面，避免废料堆积在型腔内导致合模时出现压伤工件、损坏模面的问题。上下模座采用45号钢调质处理，整体刚性充足，长期冲压作业下不会出现模座变形的问题，导柱导套配合面设置了润滑脂注油嘴，日常维护时可定期加注润滑脂，降低导向副的磨损速度，延长整套工装的使用寿命。
