OP40冲孔工序冲压模具结构设计

　　这套OP40冲孔工序对应的冲压模具，主要服务于金属板料连续冲压生产线的单工序冲孔作业环节，在汽车零部件、通用五金结构件的批量冲压加工场景中应用广泛，通常布置在落料、成型工序之后，完成工件上指定位置高精度孔位的冲切加工，是冲压件尺寸链精度保障的核心工序工装。从实际生产用途来看，该模具针对特定冲压件的OP40工序要求设计，核心功能是在已完成前期成型的工件坯料上，一次性冲制出符合位置度、孔径公差要求的装配孔、定位孔，孔位的位置精度直接决定后续工件焊接、总装环节的装配匹配度，一旦孔位偏移超差，会直接导致后续装配干涉、连接强度不足等批量质量问题。从设计思路层面，整套模具采用正装式单工序冲模结构布局，凸模选用快换式安装结构，

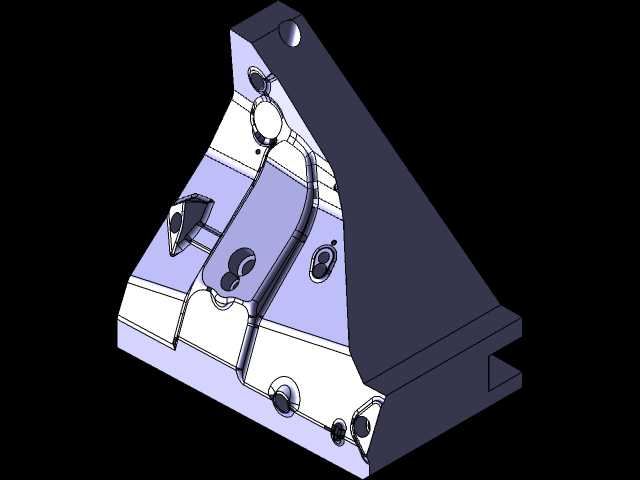

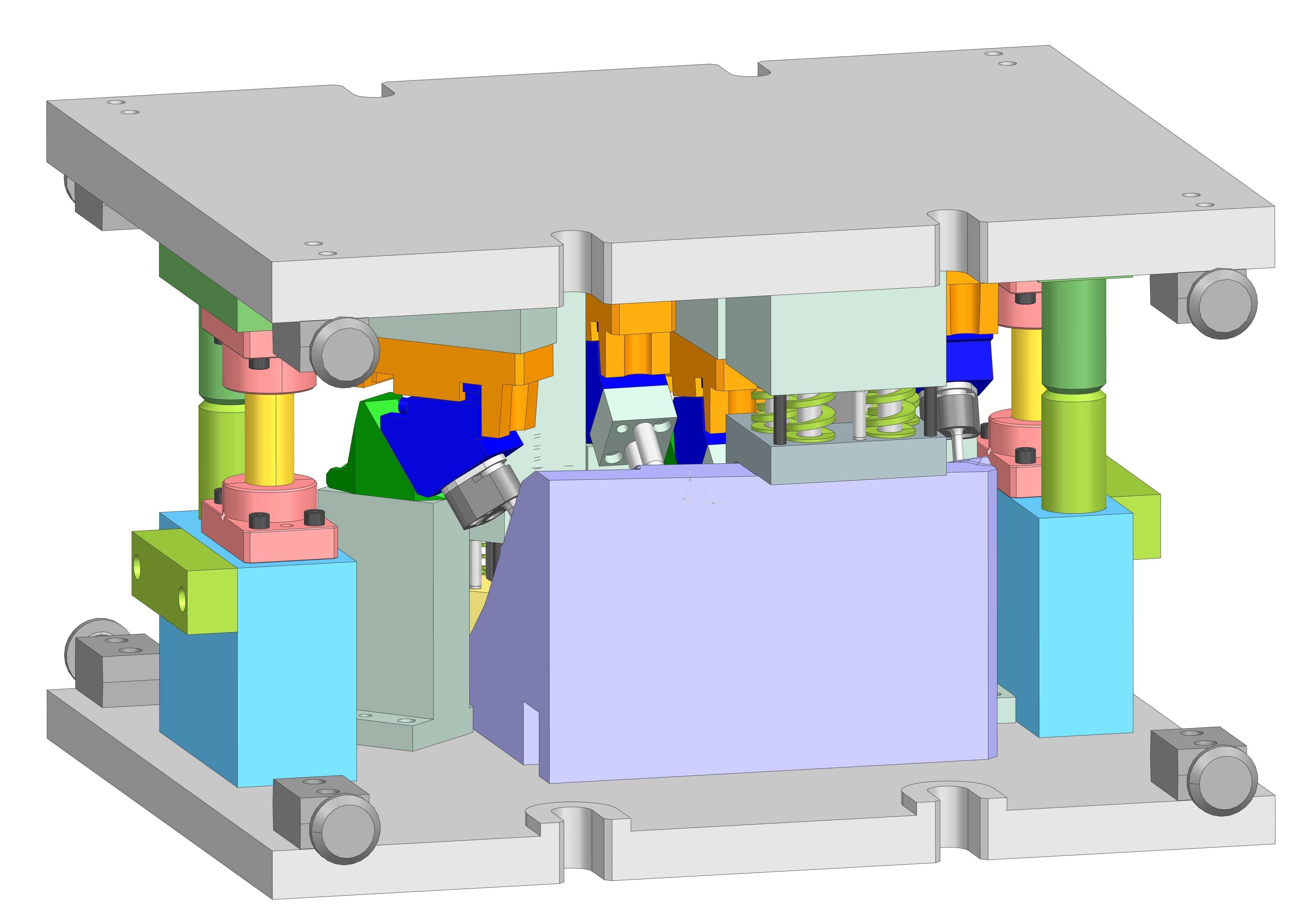

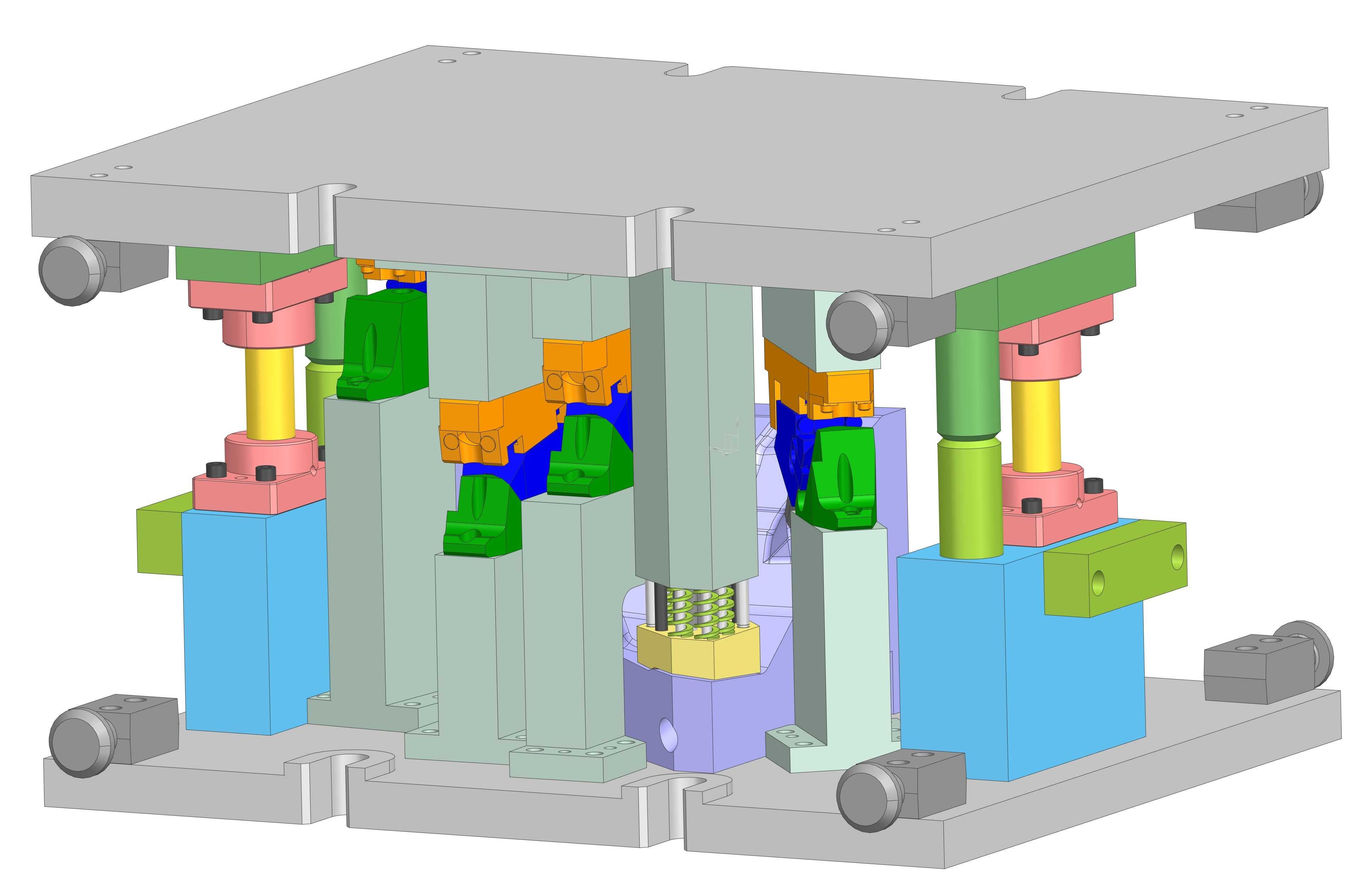

　　方便生产过程中凸模磨损后快速更换，减少停机维护时长；凹模采用整体镶块式设计，刃口部位选用高耐磨合金工具钢材质，热处理硬度控制在合理区间，既保证刃口的冲切锋利度，又避免冲切过程中刃口崩裂。模具的导向系统采用独立导柱导套配合，导柱导套选用高精度滑动配合结构，合模过程中可保证上下模的对中精度，将凸凹模的配合间隙控制在均匀合理范围内，避免冲切过程中出现毛刺过大、孔位椭圆、凸模啃模等问题。卸料结构采用弹性卸料板设计，卸料弹簧的预压力经过严格核算，既可以在冲切前将坯料牢牢压紧在凹模表面，防止冲切过程中坯料移位，又能在冲切完成后顺利将箍在凸模上的工件卸下，避免工件带料上浮影响连续生产。定位系统结合工件的外形特征设计，

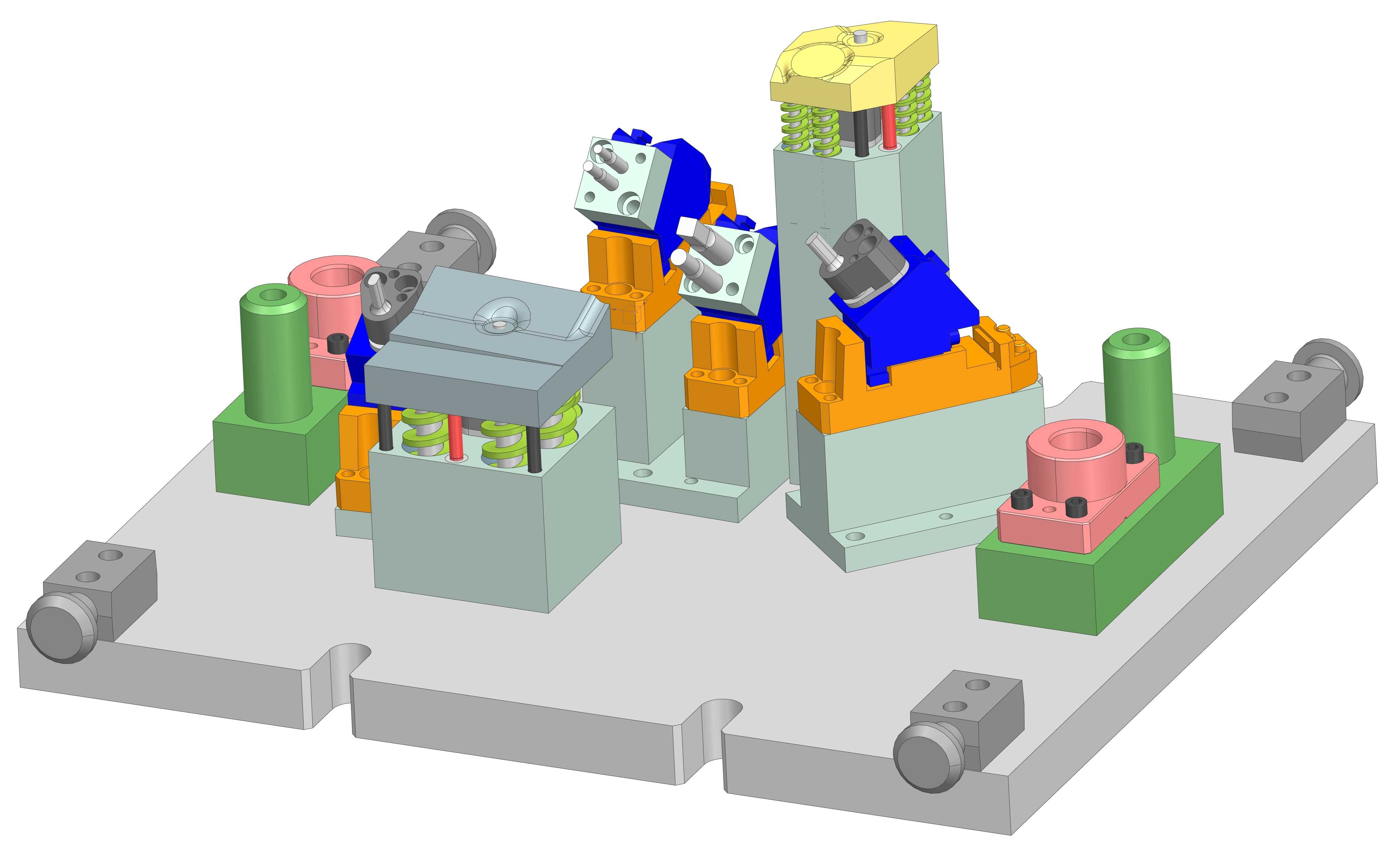

　　采用外形定位销+挡料块的组合定位方式，操作人员上下料时可以快速将工件放置到指定位置，定位重复精度满足工序公差要求，同时不会出现工件放反、放偏的误操作风险。从安装边界与尺寸适配来看，模具的上下模座安装槽尺寸匹配常规中小型开式压力机的工作台面规格，模柄尺寸符合标准压力机的滑块安装孔要求，无需额外制作过渡连接板即可直接装夹到对应吨位的冲压设备上；模具的闭合高度、开模行程经过核算，适配常规160吨及以下开式单点压力机的行程参数，上下料时的操作空间预留充足，操作人员可以在安全防护门开启的安全距离内完成工件取放，不会出现操作空间不足导致的安全隐患。模具的漏料孔设计为直锥过渡结构，冲切产生的废料可以顺着漏料孔直接滑落到压力机下方的废料槽内，

　　不会在凹模腔内堆积，避免废料堆积顶坏凹模刃口或者硌伤工件表面。在实际生产适配中，这套模具可以适配厚度0.8-2.5mm的冷轧钢板、镀锌板等常用冲压板材的冲孔作业，冲切孔径的公差等级可以稳定达到IT10级，孔位位置度公差可以控制在0.1mm以内，完全满足常规五金结构件、汽车覆盖件附属支架类零件的冲孔精度要求。模具的紧固件全部选用内六角圆柱头螺钉，销钉选用圆柱定位销，所有安装孔的位置都避开了模具的受力薄弱区域，保证模具在连续高速冲压工况下的结构强度，不会出现模座开裂、紧固件松动等问题。冲裁间隙的选取根据冲切板材的材质、厚度做了针对性匹配，冲切软质钢板时采用双面间隙为板材厚度10%-15%的参数设置，既保证冲切断面的光洁度，又降低冲切力，延长模具刃口的使用寿命。模具的限位柱设置在上下模座的对角位置，合模到最小闭合高度时限位柱刚性接触，避免设备行程调整过深导致凸模进入凹模过深，损坏刃口。
