钣金件折弯成型用弯曲模具结构

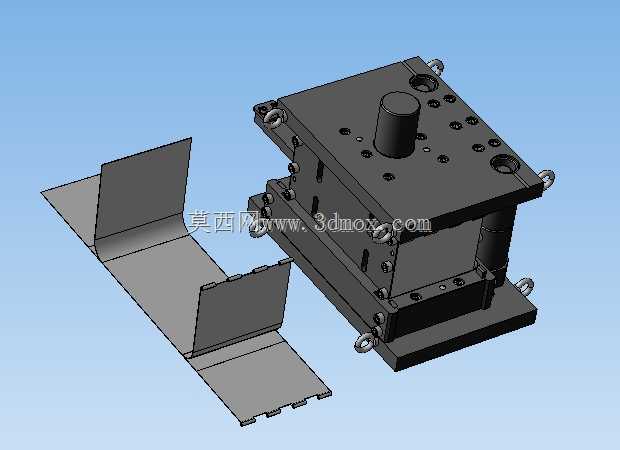

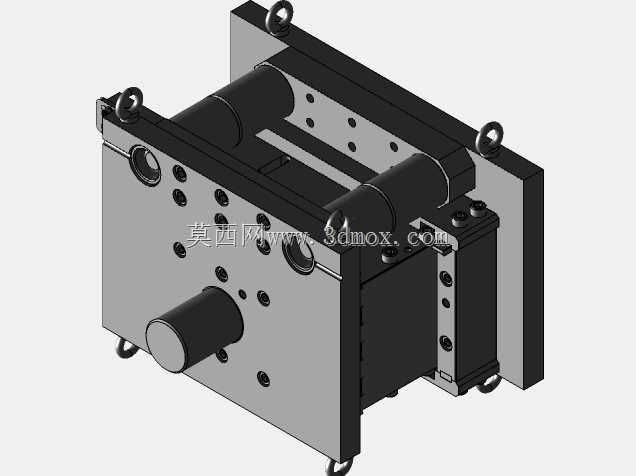

　　这套弯曲模具主要应用于五金钣金加工场景，针对带多段折边的平板类钣金件完成折弯成型工序，常见于机箱机柜、家电五金、汽车钣金零部件的批量冲压生产环节，适配常规机械式或液压式压力机安装使用，可在单工序冲压行程内完成工件多部位的同步折弯，减少多工序定位带来的形位公差累积。从结构设计来看，整套模具采用典型的冷冲模模架结构，上下模座通过导柱导套实现精准合模导向，合模过程中导柱先进入导套完成预定位，避免凸凹模发生啃模损伤，模座边角设置的吊环结构用于模具的吊装转运，适配车间天车的装夹作业需求。上模部分集成了成型凸模、压料组件与模柄结构，模柄与压力机滑块的安装孔位匹配，可快速完成设备端的装夹固定，压料组件在合模初期先压紧平板料件，

　　避免折弯过程中料件发生窜动移位，保证折弯边的直线度与位置精度。下模部分设置了对应的成型凹模、定位挡块与顶料结构，定位挡块可对平板毛坯的两个侧边进行定位，保证每次送料的位置一致性，成型完成后顶料结构可将成型后的工件从凹模腔内顶出，方便操作人员取件，降低取件过程中工件变形的概率。从安装边界来看，整套模具的闭合高度适配常规开式压力机的装模空间，上下模座的安装槽位可配合压板完成与压力机工作台、滑块的紧固，无需额外定制转接板即可直接适配多数通用冲压设备。设计过程中针对折弯回弹做了补偿处理，凸模与凹模的成型角度结合常用冷轧钢板、镀锌板的材料回弹特性做了角度修正，避免成型后工件折边角度超差，成型面做了淬火硬化处理，提升模具的耐磨性能，

　　延长批量生产的使用寿命。模具的成型工位针对目标工件的多段折边做了同步成型设计，一次合模即可完成工件两侧垂直折边与中间过渡段的折弯成型，相比单工序逐边折弯的模具，生产效率提升明显，同时减少了多次定位带来的误差，成型后的工件折边R角均匀，表面无明显压痕，满足常规五金钣金件的外观与尺寸精度要求。模具的导向部件采用可拆卸式导套结构，长期使用磨损后可快速更换导套，无需对模座进行二次加工，降低后期维护成本，所有成型零件均采用快拆式固定结构，更换不同成型镶件即可适配相近结构的钣金件折弯需求，具备一定的柔性生产能力。在实际生产使用中，该模具适配厚度0.8-2mm的常用钣金板材，送料方式可搭配手动送料或简易机械手自动送料，生产节拍可匹配压力机的常规行程速度，单班次可完成数千件工件的成型作业，成型后的工件无需额外校形即可直接进入下一焊接或装配工序，适合中小批量到大批量的钣金件生产场景。
