带环形外壳扭矩传输环面弹性联轴器

　　在各类工业传动系统的布局设计中，轴系对接的补偿与缓冲需求始终是结构工程师需要重点考量的环节，尤其是存在安装对中偏差、启动冲击载荷、运行中轴系窜动的工况下，刚性联轴器往往无法适配复杂的受力条件，这时候带环形弹性外壳的环面弹性联轴器就成为了中小扭矩传动场景的常用选型。这类联轴器的核心作用是在两根传动轴之间建立可靠的扭矩传递路径，同时通过弹性元件的形变吸收传动过程中的冲击振动，补偿两轴之间因加工误差、安装偏差、承载变形带来的径向、角向与轴向偏移，避免轴系因附加载荷过大出现轴承磨损、轴件疲劳断裂、传动件异响等常见故障。

　　从实际应用场景来看，这类联轴器广泛适配中小功率的传动链路，比如通用输送设备的动力端对接、中小型泵组的电机与泵轴连接、轻工机械的传动辊组驱动连接、常规机床辅助传动机构的轴系对接，尤其适合额定扭矩200Nm级别、轴径30mm左右的传动节点，在工作环境存在小幅振动、安装对中精度无法达到刚性联轴器要求的场景下，其适配性远高于凸缘刚性联轴器这类无补偿能力的连接件。和常见的梅花弹性联轴器、柱销弹性联轴器相比，环面弹性结构的环形外壳具备更大的弹性形变空间，对多维度偏差的补偿能力更强，同时环形弹性元件的受力更均匀，在频繁正反转的工况下，弹性件的疲劳寿命表现更稳定。

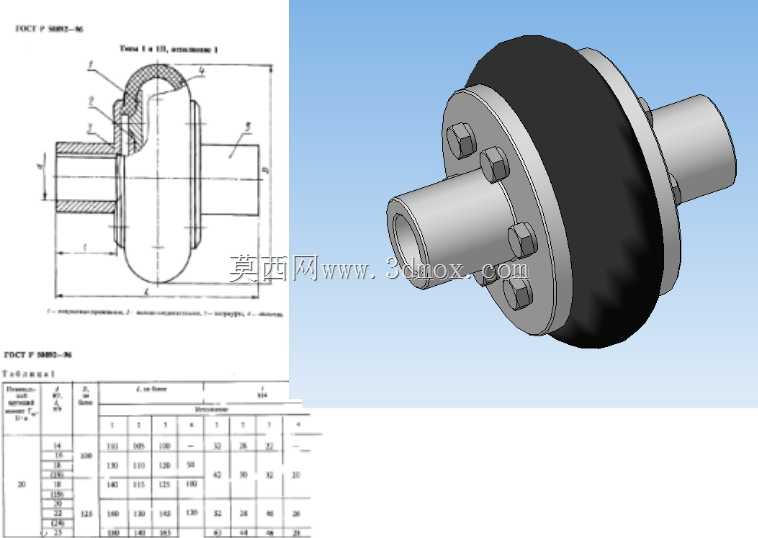

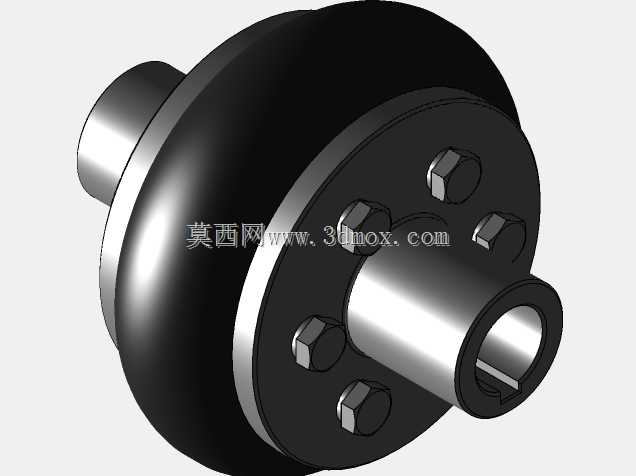

　　从产品结构设计的思路来看，该联轴器采用对称式的两半轴毂搭配环形弹性壳体的结构，两侧的金属轴毂分别与主动轴、从动轴通过平键连接实现周向固定，轴毂的法兰端沿圆周均匀分布螺栓连接位，通过紧固螺栓将环形弹性壳体夹紧在两侧法兰之间，扭矩从主动侧轴毂输入后，通过法兰与弹性壳体之间的摩擦力、螺栓的剪切作用力传递到弹性环，再通过另一侧的连接结构传递到从动轴毂输出。环形弹性壳体采用环面的曲面结构设计，而非平直的环形结构，这种曲面形态可以让弹性件在承受扭矩载荷、各向偏移载荷时，应力分布更均匀，避免平直弹性环容易出现的局部应力集中问题，同时环面结构的轴向伸缩空间更大，能适配更大范围的轴向窜动补偿需求。在建模过程中，需要重点还原轴毂内孔的键槽尺寸、法兰端的螺栓孔分布位置与孔径、环形弹性壳体的曲面轮廓与厚度参数，这些尺寸直接决定了联轴器的安装适配性与承载能力。

　　从安装边界与尺寸适配角度来说，该联轴器适配的轴径为30mm，额定传递扭矩200Nm，设计过程中需要严格控制整体的径向最大外径与轴向总长度，避免在设备内部布局时与周边的机架、护罩、其他传动件产生干涉。安装时需要注意，两侧轴毂与轴的配合公差一般选用过渡配合，保证键连接的配合间隙在合理范围内，法兰端的螺栓需要按照对角顺序逐步拧紧，保证环形弹性壳体的圆周方向夹紧力均匀，避免因夹紧力不均导致弹性件偏载、运行中出现偏心振动。同时弹性壳体的材质一般选用耐油橡胶类弹性材料，建模时需要考虑弹性件的压缩量预留，在静态装配状态下，弹性件存在一定的预压缩量，保证传动过程中无间隙、无冲击，同时在承受冲击载荷时可以通过弹性形变快速卸荷。

　　在三维建模的细节处理上，金属轴毂的部分需要还原轴端的倒角、法兰与轴身衔接处的圆角过渡，这些工艺结构是实际加工中必须存在的，避免应力集中；螺栓头与螺母的贴合面需要做沉台或者平位处理，保证紧固件安装后不会突出法兰外圆，影响径向安装空间；环形弹性壳体的表面需要做贴合实际的纹理处理，还原橡胶类零件的质感，同时要保证弹性环与两侧法兰的贴合面完全匹配，不存在装配间隙。对于设备选型的工程师来说，选用这类联轴器时，除了核对轴径、额定扭矩参数，还需要核算实际工况下的最大偏移补偿量是否在该联轴器的允许范围内，包括最大径向补偿量、最大角向补偿角度、最大轴向补偿量，避免实际偏移量超出弹性件的形变极限，导致弹性件过早撕裂失效。同时在日常维护中，这类联轴器的弹性件属于易损件，需要定期检查弹性壳体的老化、开裂情况，在弹性件出现性能衰减时及时更换，避免出现传动失效导致的设备停机。
