双排滚子链刚性轴联接联轴器结构

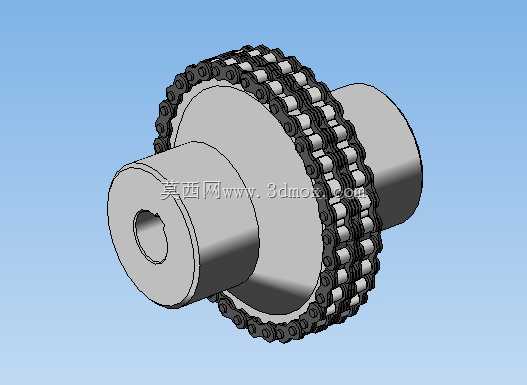

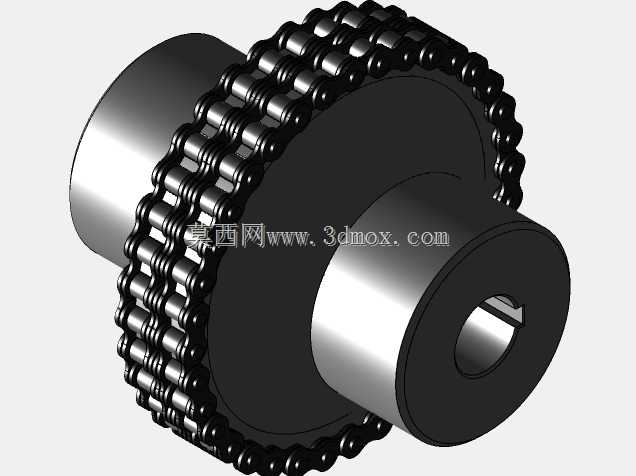

　　在重载传动的轴系布局里，这类刚性链条联轴器常出现在矿山输送、冶金辊道、中小型减速机输出端与工作机输入轴的联接场景中，区别于弹性套柱销、膜片这类带补偿元件的联轴器，它依靠双排滚子链同时啮合两个轴端的同参数链轮，实现两根轴的同步扭矩传递，没有弹性缓冲环节，对两轴的对中精度有明确要求，适合转速不高、载荷平稳、冲击较小的传动工位。从结构逻辑上看，两个半联轴器本体就是参数完全一致的双排链轮，加工时链轮的齿形、节距、排距需要和配套的双排滚子链完全匹配，链轮的轮毂部分做了等直径的轴孔设计，轴孔可根据实际安装需求加工成平键键槽、花键或者过盈配合的光孔，轮毂的轴向长度需要覆盖轴头的配合长度，保证键连接的挤压强度满足额定扭矩下的受力要求，

　　避免运行中出现轴孔打滑、键槽崩裂的问题。链条包裹在两个链轮外侧，安装时不需要像凸缘联轴器那样穿装多组螺栓，只需要将链条的接头销轴拆装，就能完成两个半联轴器的对接和拆分，在设备检修更换易损件时，不需要挪动两端的主机位置，就能快速完成联轴器的拆装作业，这一点在空间紧凑、设备排布密集的生产线工位上优势明显，能大幅缩短停机维护的时间。设计这类联轴器时，首先要核算传递的额定扭矩，根据扭矩值匹配对应型号的双排滚子链，链条的破断载荷需要取1.5-2倍的工作载荷安全系数，避免过载时链条断裂造成传动失效；两个半联轴器的链轮齿部需要做淬火处理，齿面硬度达到HRC45-50，减少链条滚子和齿面啮合时的磨损，延长整体使用寿命。安装边界上，

　　两个半联轴器分别装在主动轴和从动轴的轴端时，需要保证两轴的径向偏移量不超过链条节距允许的补偿范围，角向偏移控制在1度以内，否则会造成链条和链轮的偏磨，运行时出现异响、振动加剧的问题，加速链条销轴和套筒的磨损。联轴器整体的径向尺寸由链轮的齿顶圆直径决定，选型时需要确认安装位置的径向空间足够容纳链轮和链条的整体外径，避免和周边的设备护罩、机架结构发生干涉；轴向尺寸则由两个链轮的轮毂长度、对接后的间隙以及链条的总宽度决定，安装时两个链轮的端面需要保持平行，链轮的齿槽要完全对正，保证链条的每一节滚子都能顺畅嵌入齿槽，不会出现卡滞、跳齿的情况。日常运行中，这类联轴器需要加装密封护罩，一方面避免粉尘、碎屑进入链条和链轮的啮合间隙造成磨粒磨损，

　　另一方面可以留存润滑脂，对链条的销轴、套筒和链轮齿面进行持续润滑，降低运行时的摩擦损耗。和其他刚性联轴器相比，链条联轴器的结构更简单，零件数量少，没有复杂的加工面，链轮可以采用标准链轮的加工工艺，链条直接选用标准件，整体制造成本更低，同时它能补偿少量的两轴安装偏移，相比完全刚性的凸缘联轴器，对安装对中的容错性稍好，在中低速、中等扭矩的传动场景中应用十分广泛。需要注意的是，这类联轴器因为没有弹性元件，不能缓冲吸振，不适合用在启动冲击大、正反转频繁、转速超过许用值的传动工位，否则会大幅缩短链条的使用寿命，甚至出现链条断裂飞出的安全隐患。建模时需要严格匹配链条的节距、滚子直径、内节内宽、排距等标准参数，链轮的齿形按照GB/T1243的标准齿形绘制，保证链条和链轮的装配关系完全符合实际安装状态，轴孔和键槽的尺寸按照常用的轴径系列做参数化设计，方便不同工况下的选型调用。
