带交叉滚轮结构的直线导向导轨组件

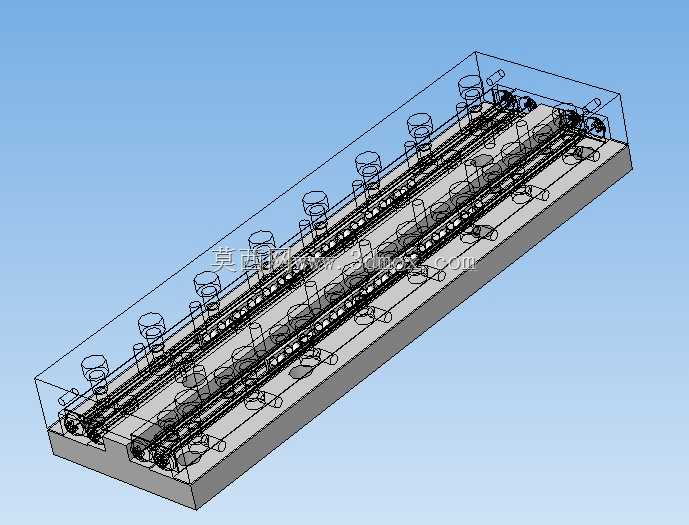

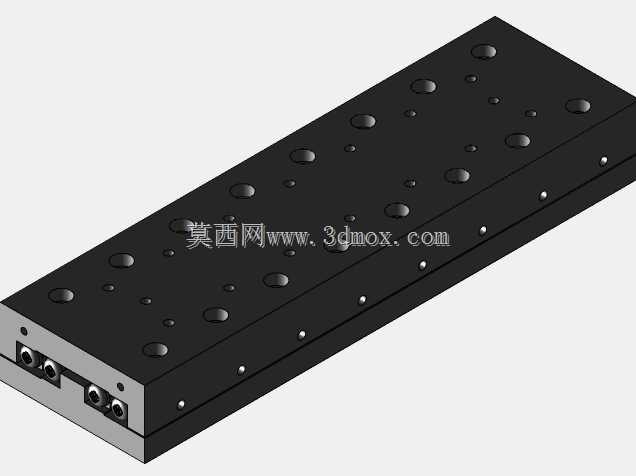

　　在精密自动化装配工位、小型检测设备滑台、光学仪器调焦机构这类对运动平顺性有较高要求的场景里，普通滚珠直线导轨的预压调节难度、侧向承载短板往往会成为设计瓶颈，交叉滚轮式线性导轨正是针对这类窄安装空间、多向承载需求开发的导向部件。这款导轨采用交叉排列的圆柱滚轮作为滚动体，相邻滚轮轴线呈90度垂直交错布置，相比同规格滚珠导轨，滚动体与滚道的接触形式从点接触变为线接触，额定动载荷能提升40%以上，同时可以同时承受径向载荷、双向轴向载荷以及倾覆力矩，不需要额外搭配辅助导向块就能完成复合负载下的直线运动导向，大幅精简滑台的整体结构。从结构设计逻辑来看，这款导轨的滚道直接加工在导轨基体与滑块的配合面上，滚轮通过保持架均匀分隔，

　　避免滚动体之间的直接摩擦碰撞，运行时的摩擦系数可以控制在0.002到0.004区间，低速运动时不会出现普通滑动导轨常见的爬行现象，微动进给的定位精度可以稳定控制在微米级，适配需要频繁做短行程点位运动的工况。本次呈现的导轨规格覆盖3mm滚柱直径、200mm有效行程的常用型号，安装边界上，导轨基体采用标准化的沉头安装孔位，孔距符合通用线性导轨的安装尺寸规范，不需要对设备安装基面做特殊改孔加工就能直接替换同规格的其他类型导轨；滑块端面预留了润滑脂注油通道，日常维护时不需要拆解导轨结构就能直接补充润滑脂，降低长期使用的维护成本。在实际选型适配时，需要注意这类交叉滚轮导轨的预压等级是通过滚轮与滚道的配合间隙来实现的，

　　轻预压等级适用于检测类设备的低负载高速运动场景，中预压等级适用于小型加工工位的带载往复运动，重预压等级则适配有冲击载荷的冲压上下料工位，设计安装基面时需要保证基面的平面度不低于0.02mm/100mm，避免安装应力导致滚轮卡滞、运行阻力增大的问题。不同于需要搭配单独滑块锁紧机构的导轨类型，这款导轨的滑块与导轨本体采用一体化封装结构，滚动体不会在运行过程中脱落，在垂直安装、倾斜安装的场景下使用时，不需要额外加装防脱落限位结构，简化了设备的安全防护设计。从运动行程适配来看，200mm的有效行程刚好覆盖多数小型自动化模组的常规运动范围，比如电子元器件的引脚裁切工位、标签贴合的进给工位、小型视觉检测的相机调焦滑台，都可以直接选用该规格导轨，

　　不需要额外拼接长导轨，避免拼接处的精度损失。导轨的金属基体采用轴承钢淬火处理，滚道表面硬度达到HRC58-62，长期运行下的滚道磨损量极小，额定寿命计算下可以满足上万小时的连续运行需求；保持架采用工程塑料材质，具备一定的自润滑特性，在无额外润滑的工况下也能维持一段时间的稳定运行，适配洁净车间、无尘实验室这类不方便频繁加注润滑油的使用场景。在三维建模过程中，这款导轨的所有配合尺寸都按照实际加工公差做了还原，包括安装孔的沉头深度、滚道的曲率半径、滚轮的倒角尺寸，在做整机虚拟装配时，可以直接调用模型做干涉检查，不需要反复核对二维图纸的尺寸参数，能有效缩短结构设计阶段的校对周期。针对设备调试阶段的行程限位需求，导轨的两端可以直接加装标准化的行程限位挡块，挡块的安装孔位与导轨端面的预留螺孔完全匹配，不需要额外在导轨上钻孔加工，避免破坏导轨基体的热处理层导致结构强度下降。
