工程管线配套用夹式橡胶阻尼构件

　　在工业管线布设场景中，尤其是长距离架空敷设、设备端接驳的管线节点，振动传导带来的磨损、密封失效问题一直是现场运维的常见痛点，这类夹式橡胶阻尼构件正是针对这类场景开发的配套功能件。不同于普通硬质管夹仅具备固定限位作用，该构件的核心功能是在抱紧管线的同时，通过橡胶本体的形变吸能特性，阻断设备运行振动沿管线的传导路径，同时缓冲管线自身因介质脉动、温度形变产生的微动位移，避免管线硬连接位置出现应力集中开裂。

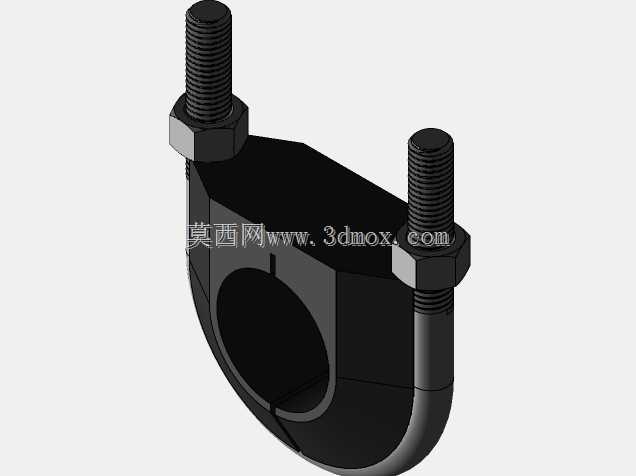

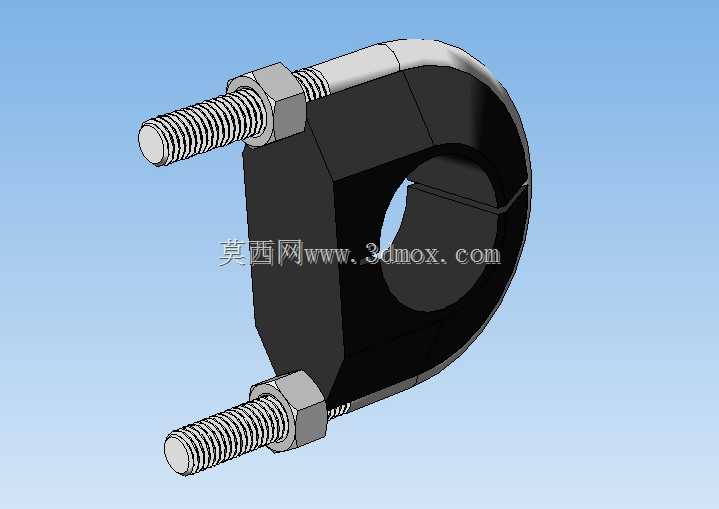

　　从结构设计逻辑来看，该构件采用对开式环抱结构，主体承压部分为硫化成型的橡胶基体，橡胶外侧包裹刚性限位壳体，既保证橡胶形变处于可控区间，避免长期受压出现过度蠕变，又能通过刚性壳体将锁紧力均匀传递到橡胶接触面，防止局部压力过大损伤管线外壁。两侧的锁紧结构采用贯穿式螺柱配合六角螺母的设计，安装时可根据管线实际外径微调锁紧量，适配一定公差范围内的管径偏差，无需针对每一批次管线单独定制适配夹件，降低现场安装的适配成本。螺柱伸出端预留足够的螺纹长度，既可以直接穿过安装支架的预制孔完成构件固定，也可以配合转接件适配不同的安装面形式，灵活应对墙面、支架、设备壳体等不同安装基面的固定需求。

　　从实际使用场景来看，这类阻尼构件常应用在工业厂区的压缩空气管线、循环水管线、液压站外接管线的布设中，尤其是靠近泵组、压缩机这类持续产生振动的动力设备端，在距离设备接口1-2米的位置加装该类阻尼构件，可将设备传递到管线上的振动加速度衰减70%以上，大幅降低管线法兰连接位置的密封件疲劳损耗，减少跑冒滴漏问题的出现概率。在建筑配套的工程网络管线布设中，这类构件也可用于固定穿楼板、穿墙体的管线，避免管线振动与建筑结构产生共振传声，提升建筑内部的声环境质量。

　　设计过程中，橡胶基体的内孔直径为40mm，适配外径40mm的常规工程管线，内孔表面采用无纹路的平滑设计，增大与管线外壁的接触面积，避免局部应力集中压伤管线外护层；橡胶的邵氏硬度控制在55-60度区间，既保证足够的抱紧摩擦力防止管线窜动，又具备足够的阻尼损耗因子满足减振需求。外侧的刚性壳体采用弯折成型的金属结构，边角位置做圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，同时也防止长期使用过程中应力集中出现壳体开裂。两侧的螺柱采用全螺纹设计，螺纹规格适配常规的工程安装紧固件，无需特殊工具即可完成锁紧操作，普通活动扳手即可满足安装扭矩要求，降低现场施工的工具门槛。

　　在安装边界方面，该构件锁紧后的整体外轮廓宽度、螺柱伸出长度均经过尺寸校核，在多根管线并行布设时，相邻管线的中心距预留足够的安装操作空间，不会出现构件之间干涉的问题；螺柱的最大伸出量可满足厚度不超过15mm的安装支架固定需求，若遇到更厚的安装基面，也可通过更换更长的同规格螺柱完成适配，构件本身的橡胶基体与壳体结构无需做任何改动。橡胶本体的耐温范围覆盖常规工业环境的-20℃到80℃区间，可适配大多数常温工业管线的使用需求，针对特殊介质的高温管线，也可通过更换对应耐温等级的橡胶基体满足使用要求，整体结构的互换性较强，后期维护时仅需更换老化的橡胶部分即可，无需更换整套构件，降低全生命周期的使用成本。

　　不同于传统的橡胶管垫与硬质管夹分离的组合形式，该构件将橡胶阻尼部分与刚性锁紧部分整合为一体式结构，安装时无需额外铺垫橡胶垫，减少现场安装的零件数量，降低施工过程中零件遗漏、安装错位的概率。在长期使用过程中，橡胶本体被约束在刚性壳体的型腔内，不会出现橡胶垫移位、脱落的问题，减振性能的长期稳定性更优，运维周期内的紧固调整频次也比分离式结构更低，适合在无人值守的长距离管线段、高空布设的管线段使用，减少后期高空运维的作业风险。
