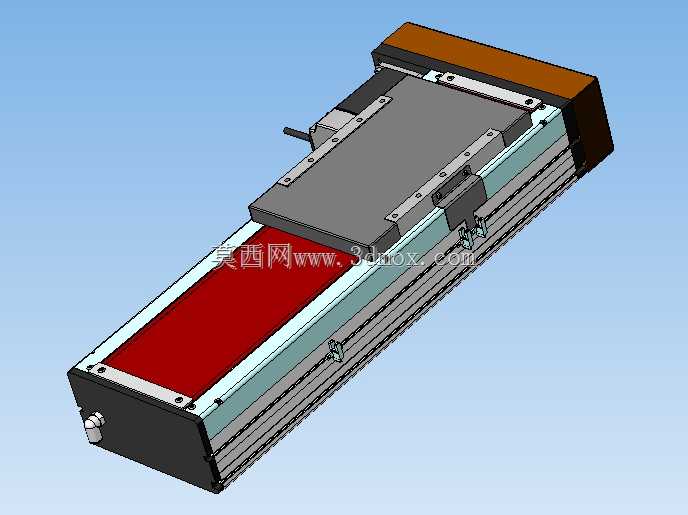

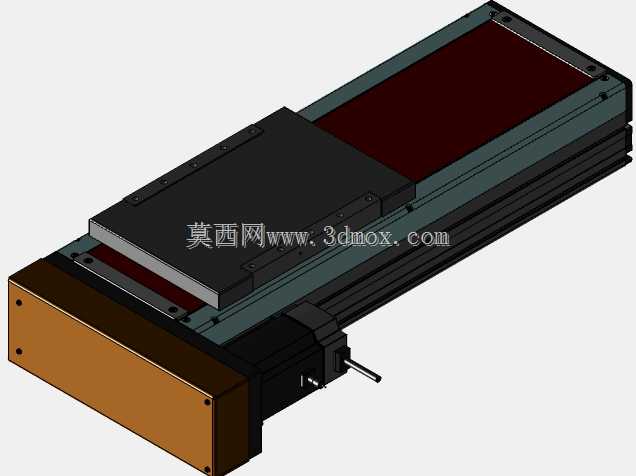

250mm行程左驱直线运动滑台模组

　　这款直线运动滑台模组在3C电子组装生产线、小型精密检测设备、桌面型点胶工位、轻载物料移栽场景中有着极高的适配性，尤其适合对安装空间有严格限制、需要精准直线往复动作的紧凑型自动化工位。不同于常规双侧驱动或者右置电机的滑台结构，这款模组采用电机左置的布局设计，能够很好适配设备左侧预留走线空间、右侧需要对接其他执行机构的工位布局，避免电机与周边工装、管线产生干涉，在多工位并排排布的自动化线体中，这种左驱结构可以有效压缩相邻工位的间距，提升整线的空间利用率。

　　从功能实现来看，这款模组通过内置的滚珠传动结构配合线性导轨导向，能够实现滑台台面的高精度直线往复运动，滑台台面预留了标准化的安装螺孔阵列，可以直接搭载气动夹爪、点胶阀、视觉相机、检测探头等多种末端执行件，满足不同工艺动作的搭载需求。模组本体采用全封闭半防护的结构设计，上部的防护盖板可以阻挡生产环境中的粉尘、细小切屑落入内部传动区域，底部的密封胶条能够进一步阻隔车间内的油污、切削液渗入，延长内部传动部件的维护周期，在有少量粉尘、轻度油污的普通工业车间环境下可以稳定运行，无需额外加装外置防护结构。

　　设计过程中，工程师优先考虑了安装边界的适配性，模组整体采用铝合金挤压型材作为主体基座，型材本身经过时效处理，能够保证长期使用下的基座直线度，不会因为应力释放出现形变影响运动精度。250mm的有效行程设定，覆盖了绝大多数小型精密工位的动作行程需求，既不会因为行程过短无法满足工艺动作要求，也不会因为行程过长造成模组刚性下降、占用多余安装空间。电机与传动部分的连接采用集成式联轴器结构，省去了外置连接座的额外空间，同时保证了传动的同轴度，减少高速运动下的抖动问题。滑台的运动限位采用内置式机械限位搭配电气限位的双重设计，两端的机械缓冲块可以在电气限位失效时吸收滑台的冲击动能，避免硬碰撞造成内部传动部件损坏，电气限位开关可以精准设定原点与两端软限位位置，方便设备调试时的行程设定。

　　从安装维度来看，模组底部预留了贯通式安装槽，可以从底部直接用T型螺栓固定在设备安装台面或者铝型材机架上，也可以通过侧面的安装孔进行侧装，适配不同的设备安装方向。滑台台面的负载能力经过校核，在额定转速下可以承载数公斤的末端负载，满足轻载精密作业的需求，运动过程中运行平稳，低速下无爬行现象，高速运行时噪音控制在工业环境允许的范围内。模组的走线采用内置拖链结构，电机与限位开关的线缆全部收纳在本体的拖链槽内，不会出现线缆外露剐蹭的问题，整体外露部分没有突兀的管线结构，外观整洁，也方便设备外围的钣金防护设计。

　　在实际选型应用中，这款左驱250mm行程滑台可以直接替换同安装尺寸的其他品牌同规格模组，安装孔位具备通用性，无需对现有设备安装台面进行二次加工，降低设备改造的成本与周期。针对需要多轴组合搭建的场景，这款单轴模组可以通过标准化连接板直接搭建十字两轴、龙门三轴结构，不需要额外设计定制连接块，缩短小型自动化设备的设计开发周期。模组的润滑注油口设置在侧面易操作位置，日常维护时不需要拆解模组防护盖板，直接通过注油嘴即可对内部导轨与传动部件加注润滑脂，降低后期维护的操作难度。
