带交叉滚轮的长行程直线导轨结构

　　做精密滑台设计快十年，这类交叉滚轮式线性导轨我在不少中行程、低阻尼的往复运动机构里都用过，和常见的滚珠直线导轨相比，它的结构特性适配的场景其实很有针对性。先从实际应用场景说，这类导轨常出现在光学检测设备的镜头调焦滑台、小型自动化装配工位的工件移位平台、实验室精密仪器的样本输送机构里，尤其是需要平稳低摩擦往复运动、安装空间紧凑但行程要求达到200mm级别的工位，比普通滚珠导轨的安装适配性更灵活，因为它的滚轮是交叉排布，滚动接触的受力点分布更均匀，在轻载高速往复的工况下，不会出现滚珠导轨常见的滚珠自旋卡顿、保持架偏移的问题。

　　从实际用途来看，这套导轨的核心作用是为运动部件提供高精度的直线运动导向，同时承受运动过程中的垂直载荷、偏摆力矩，交叉布置的滚轮分别接触导轨的两个导向面，相当于在两个垂直的导向方向上都提供了滚动约束，不需要额外增加导向压轮就能消除运动间隙，很多需要正反向频繁换向的工位，比如点胶机的Z轴辅助导向、丝印机的网版平移导向，用这类结构能把换向空程控制在微米级别，比滑动导轨的摩擦阻力低70%以上，驱动端用小型步进电机就能带动，不需要配大扭矩的传动部件。

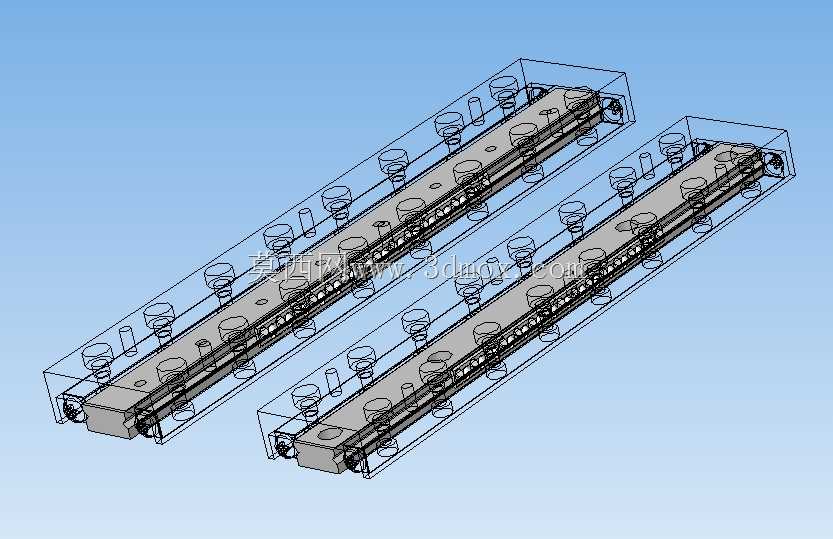

　　说到功能特性，这套导轨的滚轮是交错90度布置的，相邻滚轮的轴线互相垂直，分别贴合导轨的上下、左右两个导向基准面，滚动过程中每个滚轮的接触线都是连续的，不会像滚珠那样是点接触，所以同等截面尺寸下，它的抗倾覆能力比同规格滚珠导轨高30%左右，而且滚轮本身自带预压调整结构，安装的时候可以通过侧边的调整螺钉微调滚轮和导轨面的接触压力，不需要像滚珠导轨那样严格控制安装基面的平行度，对安装面的加工公差容忍度更高，很多薄板焊接的设备机架上，不需要额外加工高精度的安装凸台，直接把导轨锁附在机架平面上就能达到使用精度，能省不少机加工的成本。

　　再讲设计思路，这套导轨的本体采用的是分体式滑块和整体式导轨的结构，导轨截面是矩形，两个导向面都做了淬硬处理，表面粗糙度控制在Ra0.8以下，保证滚轮滚动的时候没有顿挫感；滑块部分的滚轮安装座是一体化铣削成型的，每个滚轮的安装孔位置度公差控制在0.01mm以内，避免滚轮出现偏磨，两端还设计了防尘密封端盖，能阻挡车间里的切屑、粉尘进入滚轮接触区域，延长维护周期。和传统的交叉滚子导轨相比，它的滚轮直径更大，滚动接触的线速度上限更高，200mm行程的工况下，往复运动速度可以达到1.2m/s，不会出现滚子卡顿的问题，而且导轨的长度可以根据实际需求拼接，不需要定制整根长导轨，小批量设备改造的时候适配性很强。

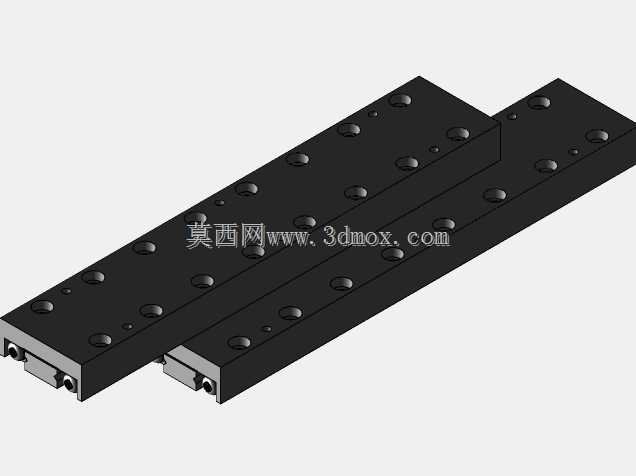

　　最后说外形尺寸和安装边界，这套导轨的单根导轨宽度是13mm，厚度是8mm，配套的滑块长度根据行程适配，200mm行程对应的滑块长度是65mm，安装孔采用的是M3的沉头孔，孔距是25mm，安装的时候只需要在安装面上加工对应的M3螺纹孔，不需要做避让沉台，滑块上的负载安装面是平面，预留了4个M2.5的安装螺孔，负载件直接锁附在滑块上就行，整体安装占用的垂直空间比同负载等级的滚珠导轨小40%左右，适合用在空间紧凑的桌面型自动化设备里。需要注意的是，这类导轨适合轻载工况，额定动载荷在120N左右，不要用在重载冲压、重型输送的工位上，安装的时候要保证两根平行导轨的平行度在0.02mm以内，避免滚轮出现单侧磨损，日常维护只需要定期在滚轮接触面上涂少量低粘度润滑脂，不需要频繁拆解保养。
