三菱HG-JR45K1M4交流伺服电机结构

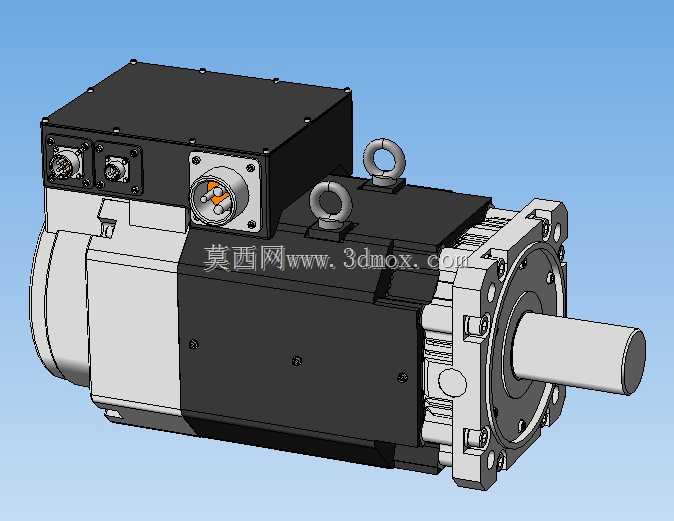

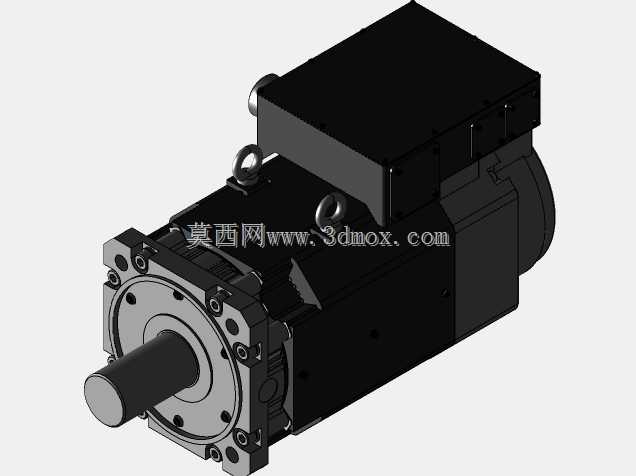

　　这款伺服电机的三维结构完整还原了大功率交流伺服驱动单元的实体特征，从输出端的法兰安装面到后端的接线腔体，所有装配关系都按照实际工业产品的公差配合逻辑搭建，没有省略影响选型与安装的关键结构细节。在自动化生产线的重载传动工位、数控机床的主轴进给单元、大型注塑机的开合模驱动机构、重型桁架机械手的直线运动轴上，这类大功率伺服电机是核心动力输出部件，相比普通异步电机，它能实现毫秒级的扭矩响应，在低速段也能保持额定扭矩输出，不会出现普通电机低速爬行的问题，满足高精度位置控制的工况需求。从结构设计来看，输出轴采用带键槽的实心轴设计，轴伸长度与直径匹配45kW级功率输出的扭矩传递需求，法兰端的止口尺寸严格遵循通用伺服安装规范，安装孔位的分布角度、

　　孔深都做了精准还原，设计人员在做设备布局时，可以直接调用这个模型核对安装边界，不需要反复核对二维样本的尺寸参数，避免出现安装干涉的问题。电机本体的壳体采用散热筋结构设计，虽然三维模型里没有做细节的散热仿真特征，但壳体的外形轮廓、接线盒的安装位置、顶部吊环的螺纹孔位都完全复刻实物，吊环的位置刚好在整机重心的正上方，方便车间装配时的吊装作业，不会出现吊装倾斜的问题。后端的接线腔体分动力接线与编码器接线两个独立舱室，这种分舱设计能避免动力线的强电干扰编码器的反馈信号，舱盖的密封槽结构也在模型里做了体现，对应实际产品的IP65防护等级需求，在有切削液飞溅的机床加工工位、有少量粉尘的焊接工位都能可靠运行。

　　模型里的动力连接器与编码器连接器的接口尺寸、安装位置都和实物一致，设计人员在做电气布线时，可以直接根据模型上的接口位置预留线缆弯曲半径，避免出现线缆长度不足、弯曲半径过小导致的线缆寿命缩短问题。电机尾部的反馈单元安装位预留了足够的装配空间，对应不同分辨率编码器的换装需求，端盖的固定螺栓分布也做了还原，方便后续做维护拆解的结构演示。在做设备整体布局时，这款模型的外形尺寸可以直接作为干涉检查的依据，比如电机侧方的接线空间需要预留至少150mm的操作距离，方便现场接线时的工具操作，顶部吊环在吊装完成后如果需要拆除，对应的上方空间也需要预留足够的扳手操作空间，这些细节在三维模型里都能直观体现，不需要设计人员再去翻阅样本的安装说明。

　　从功能特性来看，这类大功率交流伺服电机支持位置、速度、扭矩三种控制模式，在做张力控制的收放卷工位，可以切换到扭矩模式保持恒定的张力输出，在做定位输送的工位可以切换到位置模式实现精准的多点定位，在做主轴驱动的工位可以切换到速度模式保持恒定的转速输出，模型上的所有结构特征都对应这些功能的硬件实现基础，比如编码器的安装位置直接决定了位置反馈的精度，动力线的接线腔尺寸匹配大平方动力线的接线需求，满足大功率输出的载流要求。在实际选型过程中，设计人员往往需要在方案阶段就把电机的三维模型导入设备总装，核对电机与周边传动部件、防护钣金、走线槽的位置关系，这个模型的细节程度足够支撑方案阶段的布局评审，不需要等到样机阶段才发现安装干涉的问题，能大幅缩短设备的研发周期。模型上的所有安装基准面都做了明确的结构区分，法兰安装面的平面度特征、轴伸的同轴度基准都在结构上做了对应，方便后续做有限元分析时直接提取基准面，不需要再做额外的模型简化处理。
