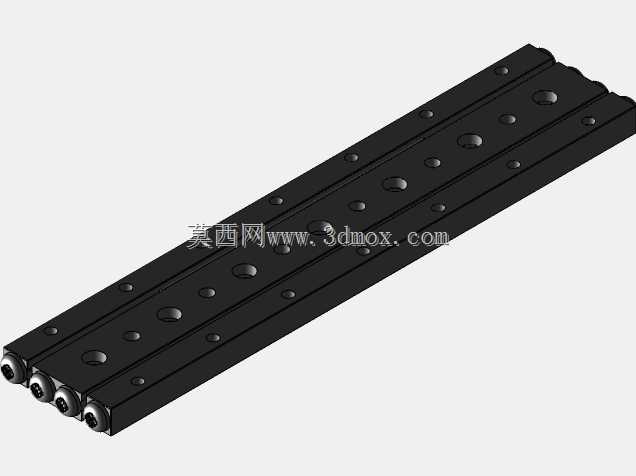

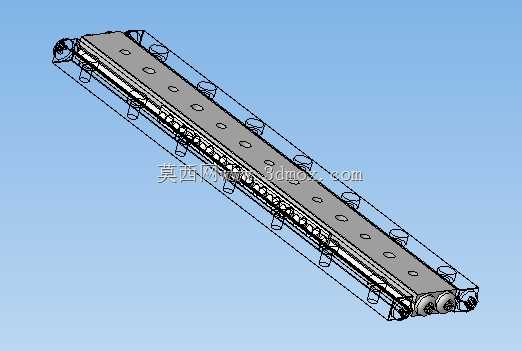

带交叉滚轮结构的精密直线导向导轨

　　这款带交叉滚轮的直线导向部件，核心应用场景覆盖精密检测设备滑台、小型自动化装配工位、光学调焦机构、半导体晶圆搬运模组这类对导向精度、运行平顺性有较高要求的场合，区别于常规滚珠直线导轨的循环回流结构，交叉滚轮的排布方式能在紧凑的安装空间内实现更高的刚性承载，同时避免滚珠循环带来的振动脉动，在短行程高频往复的运动工况下优势尤为明显。从实际用途来看，这类导轨主要承担运动部件的直线导向承载，限制运动副除指定直线方向外的其余五个自由度，保证搭载的执行元件能沿着预设轨迹精准位移，常见于行程175mm、导轨截面宽度3mm级别的微型传动场景，适配小负载、高响应的运动需求，比如视觉检测镜头的微调滑台、点胶头的位移导向、小型机械手的进给导向都能见到这类结构的应用。

　　从功能特性上分析，交叉滚轮的排布采用相邻滚轮轴线90度交叉的设计，使得导轨可以同时承受来自垂直方向、水平侧向以及倾覆方向的复合载荷，相比同尺寸的滚珠导轨，接触形式从点接触变为线接触，承载能力提升40%以上，同时滚动摩擦系数稳定在0.002到0.003区间，低速运行时无爬行现象，能实现微米级的进给精度。滚轮保持架采用一体化冲压成型结构，将所有交叉滚轮约束在保持架的对应槽位内，避免滚轮在往复运动中出现偏斜、卡滞，导轨的滚道面经过精磨加工，表面粗糙度控制在Ra0.4以下，保证滚轮滚动时的接触应力均匀，延长整体使用寿命。导轨两端设计有保持架限位结构，防止运动超程时保持架窜动脱落，端部的密封挡片可以阻挡外界粉尘、碎屑进入滚道区域，适配一般工业车间的使用环境，无需额外加装复杂的防护结构。

　　设计思路上，这款导轨优先考虑了紧凑安装空间下的性能平衡，针对微型滑台的安装边界限制，将导轨本体的截面尺寸做了优化，在保证滚道接触强度的前提下尽可能压缩整体宽度与厚度，安装孔采用等间距排布，孔位公差控制在±0.02mm范围内，方便用户直接通过螺栓将导轨固定在安装基准面上，无需额外做销钉定位即可满足常规精度要求。滑块部分的安装面同样设计有标准的螺纹孔阵列，适配不同规格的负载安装板，用户可以根据实际搭载的元件重量选择对应数量的安装点固定。设计过程中对滚轮的预压量做了分级设置，用户可以根据实际的刚度需求、阻尼要求选择不同预压等级的产品，轻预压等级适用于高速轻载、需要低阻力的场景，中预压等级适用于有一定倾覆力矩、需要高刚性的切削或检测场景，无需用户自行调整预压，降低装配调试的难度。

　　外形尺寸与安装边界方面，这款导轨的标准行程覆盖3mm到175mm区间，导轨本体宽度为3mm，厚度根据行程不同略有调整，整体安装高度控制在极低的水平，适合对安装空间高度有严格限制的扁平式设备结构。导轨的安装孔间距按照标准模数设置，两端的预留安装边尺寸统一，方便用户在做结构设计时直接调用孔位参数，无需反复核对安装边界。滑块的运动行程与导轨总长度的差值控制在合理范围，尽可能在有限的导轨总长内实现最大的有效行程，减少设备的整体占用空间。需要注意的是，安装时需要保证两根配对导轨的平行度公差在0.02mm/100mm以内，安装基准面的平面度不低于0.03mm，否则会导致滚轮受力不均，出现运动卡滞、磨损加快的问题；日常使用时可以定期在滚道面涂抹少量低粘度润滑脂，降低滚轮与滚道的磨损，不需要频繁维护。这类导轨相比传统的燕尾槽滑台，摩擦阻力更小，响应速度更快，不会出现滑动导轨常见的低速爬行问题，相比微型滚珠导轨，结构更简单，抗污染能力更强，在小型自动化设备的精密导向场景下有很高的适配性。
