大功率风冷交流伺服驱动电机结构

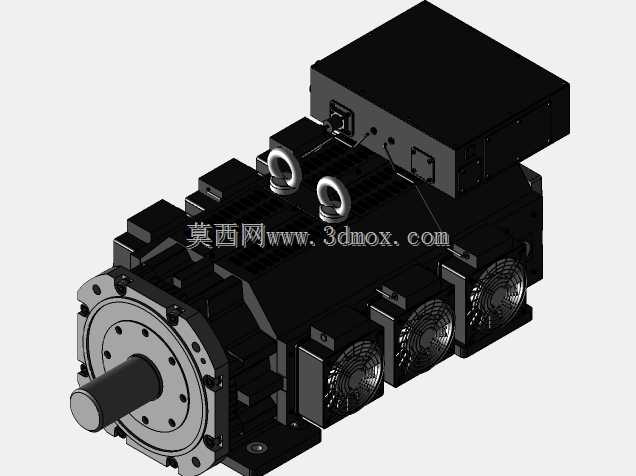

　　这款伺服驱动单元的结构设计，完全围绕中大型工业装备的重载高精度驱动需求展开，在数控龙门机床的进给轴驱动、大型注塑机的射胶与锁模机构驱动、重型自动化生产线的长距离输送重载工位、大型桁架机械手的水平行走轴驱动这类场景中，这类带强制风冷结构的大功率伺服电机，能在长时间持续输出大扭矩的工况下保持稳定的转速与位置控制精度，不会像普通小功率伺服那样在持续负载下出现扭矩衰减、温升超标的问题。从结构细节来看，电机本体采用方形机座设计，区别于传统小功率伺服的圆形机壳，方形壳体的外侧预留了充足的散热鳍片结构，配合机身侧面布置的三组轴流冷却风扇，能在电机持续额定负载运行时，将绕组温升控制在绝缘等级允许的范围内，不需要额外配套外置的水冷管路，

　　简化了设备端的配套安装复杂度，也降低了冷却系统故障导致电机烧毁的风险。输出轴采用标准的圆柱形平键连接结构，轴伸端的法兰安装面加工有精准的定位止口，和设备安装座配合时能保证轴系的同轴度，避免运行过程中出现偏磨、振动超标的问题；机壳顶部设计有吊装吊环，在设备组装阶段，现场装配人员可以直接通过吊环完成电机的吊装对位，不需要额外设计吊装工装，适配重型部件的装配作业流程。机身尾部的接线盒采用独立的密封腔体结构，动力线、编码器反馈线的接线端子都布置在腔体内，接线完成后可以通过盒盖实现IP54级别的防护，避免车间内的切削液飞溅、金属粉尘进入接线腔导致短路故障；接线盒的出线方向预留了多角度调整空间，能适配不同设备的走线方向需求，减少线缆弯折应力，

　　提升布线的整洁度与线缆使用寿命。从安装边界来看，这款电机的轴向总长度、径向安装尺寸、法兰止口直径、轴伸长度与键槽尺寸，都匹配通用大功率伺服的安装互换标准，设备设计人员在做选型替换时，不需要重新修改安装板的开孔尺寸、联轴器的匹配参数，就能完成同功率等级不同品牌电机的替换，降低设备改型的设计工作量。电机本体的编码器采用高分辨率的位置反馈元件，能实现低速大扭矩输出时的转速平稳性，在低速重载进给工况下不会出现爬行现象，满足机床进给、重型点位定位这类对位置精度要求高的场景需求。机身侧面的风扇供电采用独立回路设计，只要电机处于上电状态，冷却风扇就会持续运行，不会因为电机转速变化导致散热风量波动，哪怕电机处于低速大扭矩输出的工况，

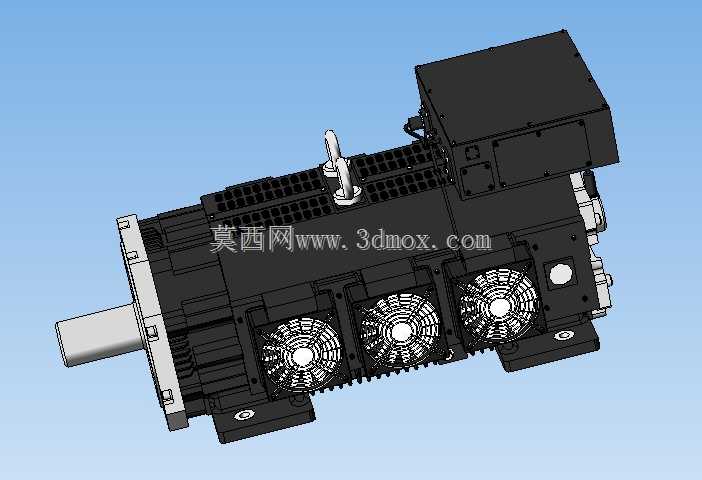

　　散热效率也能保持稳定。在做三维建模时，这款模型完整还原了机壳的散热鳍片细节、风扇网罩的格栅结构、接线盒的安装卡扣、吊环的螺纹连接结构、输出轴的键槽细节，结构设计人员在做整机设备的三维布局时，可以直接调用这个模型完成干涉检查，确认电机和周边的钣金护罩、传动部件、走线空间的位置关系，避免实际装配时出现空间干涉问题。和普通的步进电机、变频电机相比，这类交流伺服电机的扭矩响应速度更快，位置控制精度更高，能实现闭环的位置、转速、扭矩三闭环控制，在需要精准控制输出扭矩的压装工位、需要精准定位的进给工位、需要快速启停的搬运工位，都能稳定适配。模型的结构细节也还原了电机端盖的固定螺栓位置、机身的安装地脚孔位，设计人员在做安装支架设计时，可以直接提取模型上的孔位尺寸完成支架的开孔设计，不需要反复核对二维样本的尺寸参数，提升设计效率。
