工程网络管线固定用橡胶阻尼夹持件

　　在工程网络布线的现场施工场景里，这类带螺栓锁紧结构的橡胶阻尼夹持件，是管线敷设环节里很容易被忽略但实际作用关键的小部件。很多人做布线设计时只关注线缆本身的通流、信号传输参数，往往忽略了管线固定后的振动传导问题——尤其是在工业厂区、设备机房这类存在持续设备振动的场景里，刚性管夹长期使用会磨穿线缆外层护套，甚至会把设备运行的振动直接传递到线缆接头位置，造成接头松动、信号传输中断的故障，这类橡胶阻尼结构的夹持件，就是为了解决这类实际工况问题设计的。

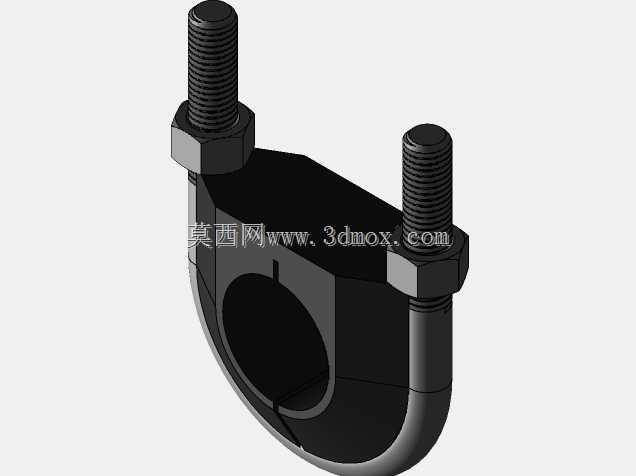

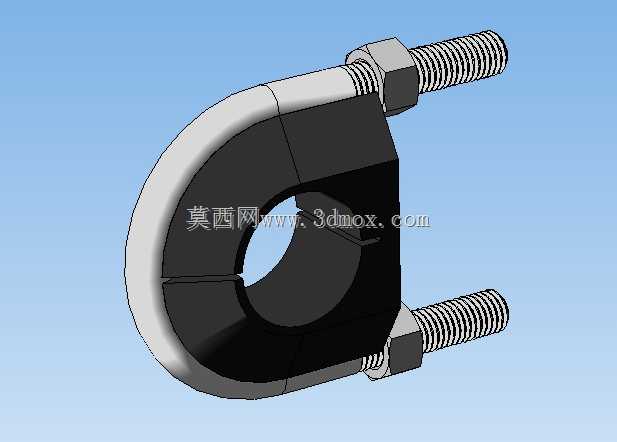

　　从结构设计逻辑来看，这个部件采用了对开式的C型橡胶主体，外层包裹金属限位抱箍，两侧伸出带锁紧螺母的螺柱结构，核心的阻尼功能全部由中间的橡胶本体实现。橡胶内孔直径为35mm，刚好适配工程里常用的外径35mm的穿线钢管、厚壁波纹管或者大直径主干网络线缆，安装时不需要额外的辅助工装，只需要把对开的橡胶块扣在待固定的管线上，外层的金属抱箍对齐两侧的螺柱孔位，拧上六角螺母就可以完成预紧，后续可以根据管线的实际外径微调螺母的锁紧程度，既不会因为夹力过大压变形薄壁管线或者损伤线缆外皮，也不会因为夹力不足导致管线在抱箍内出现窜动。

　　实际使用中，这类阻尼夹持件的安装边界很灵活，两侧的螺柱可以直接穿过机柜横梁、布线桥架的预留安装孔，用螺母背紧就可以完成固定，不需要额外焊接支架或者做打孔攻丝的工序，对于后期改造的布线项目来说适配性很强。橡胶部分的材质选用的是耐老化的丁腈橡胶，硬度控制在邵氏60度左右，既可以提供足够的夹持摩擦力，又能有效吸收10-2000Hz频段的设备振动，避免振动沿着固定结构传递到管线上。和普通的金属管夹比起来，这种带橡胶阻尼层的结构，不会因为环境温度变化出现热胀冷缩导致的夹持力变化，哪怕是在户外露天的布线场景，橡胶层也能隔绝金属抱箍和管线之间的电化学腐蚀，延长整体固定结构的使用寿命。

　　做三维建模的时候，这个部件的结构细节需要特别注意几个点：首先是橡胶内孔的分型面位置，要和对开结构的拼合面完全重合，避免合模后出现内孔错边，导致夹持时管线受力不均；其次是外层金属抱箍的圆弧半径，要比橡胶块的外圆弧半径大0.2mm左右，给橡胶受压变形预留足够的膨胀空间，不然锁紧螺母的时候橡胶没有变形余量，会直接把挤压力全部作用在管线上，反而失去阻尼减振的作用；还有两侧螺柱和金属抱箍的连接位置，要做翻边铆接的结构细节，不能直接做成焊接结构，实际生产里铆接的结构抗疲劳强度更高，长期受振动影响也不会出现螺柱脱落的问题。

　　很多刚入行的结构设计人员做布线设计时，随便选个普通管夹就应付了事，实际项目交付后往往半年到一年就会出现管线磨损、接头松动的售后问题，这类阻尼夹持件虽然单个成本不高，但在振动工况下的可靠性比普通管夹高很多。在机房布线场景里，空调机组、UPS主机运行时的持续振动，会沿着刚性支架传递到桥架上，如果用刚性管夹固定网线或者光纤，振动会持续作用在水晶头、光纤接头的位置，时间长了就会出现接触不良、光信号损耗过大的问题，换成这种橡胶阻尼夹持件之后，橡胶层可以把大部分振动能量吸收掉，接头位置的振动加速度可以降低70%以上，大幅减少后期的运维工作量。在工业厂区的户外布线场景里，这类夹持件的橡胶层还能起到密封缓冲的作用，哪怕管线因为温度变化出现长度方向的热胀冷缩，橡胶和管线之间的静摩擦力也能允许管线有微小的轴向窜动，不会像刚性管夹那样把管线的伸缩量全部集中在接头位置，导致管线被拉脱或者接头变形。

　　建模时还要注意安装尺寸的匹配，两侧螺柱的中心距要控制在合理范围，对于35mm内径的规格，螺柱中心距设计为62mm，刚好适配市面上通用的桥架安装孔位，螺母选用标准的M8六角螺母，用户安装时不需要准备特殊规格的工具，用普通的活动扳手或者套筒就可以完成锁紧。橡胶块的轴向宽度设计为25mm，和管线的接触面积足够大，单位面积的夹持压强更小，不会损伤较软的波纹管或者线缆外皮。金属抱箍的边缘要做倒圆角处理，避免安装时割伤橡胶块，也防止施工人员被锐边划伤。
