带垫圈管路固定抱箍夹具结构设计

　　这类带垫圈的抱箍夹具，核心应用场景集中在工业流体管路布设、车用线束与管路固定、小型设备管线排布领域，日常在液压站管路装配、商用车底盘气路油路固定、厂房压缩空气管道架设场景中都能见到同结构产品的实际应用，和普通无衬垫抱箍不同，这类产品自带的垫圈结构直接作用在被固定件与箍带之间，避免金属箍带直接接触管壁或线束外层，一方面可以抵消管路工作时产生的微幅振动，防止长期摩擦造成管壁磨损、线束护套破损，另一方面也能补偿箍带与被固定件之间的尺寸公差，让抱紧力分布更均匀，不会出现局部应力集中压伤薄壁管路的问题。

　　从结构设计逻辑来看，这套系列化的抱箍覆盖了多档管径适配范围，不同规格的箍带曲率完全匹配对应公称直径的圆管外壁，单耳式的安装座预留了统一规格的螺栓过孔，不管是焊接在安装基面还是通过螺栓穿接固定，都能保证安装位的同轴度，不会出现抱箍装歪导致管路别劲的问题。箍带采用的是卷边成型结构，边缘做了圆弧过渡处理，没有尖锐的冲切毛边，安装过程中不会划伤操作人员的手套，也不会割破被固定件的外层防护层，自带的垫圈是嵌装在箍带内侧的定位槽内，不会在抱紧过程中出现垫圈移位、窜出的问题，垫圈的厚度经过匹配设计，既不会因为过厚导致箍带无法完全锁合，也不会因为过薄失去缓冲和公差补偿的作用。

　　实际选型使用时，首先要确认被固定件的实际外径，选择对应规格的抱箍，安装边界上需要注意，单耳安装座的基面需要保持平整，固定螺栓的长度要匹配安装座厚度与基面厚度，锁合时的拧紧力矩要控制在对应材料的合理范围内，避免力矩过大导致箍带产生塑性变形失去抱紧力，也不能力矩过小导致管路在振动工况下出现窜动。不同规格的抱箍在同一条管路上布设时，相邻两个抱箍的间距要根据管路的材质、工作压力、振动幅度调整，比如薄壁橡胶管的固定间距要比硬质金属管更密，带脉冲振动的液压管路固定间距要比静态输水管道更小。

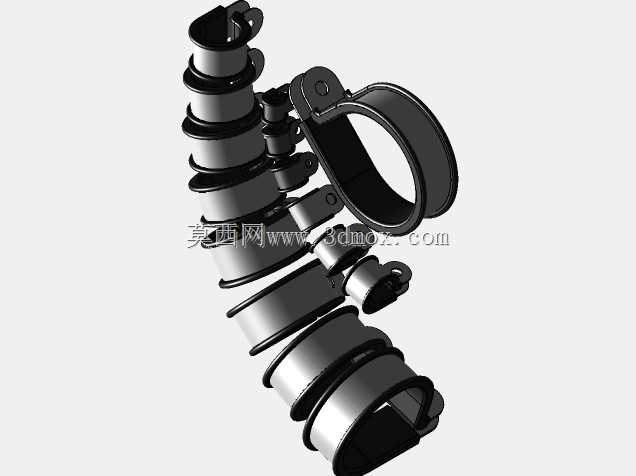

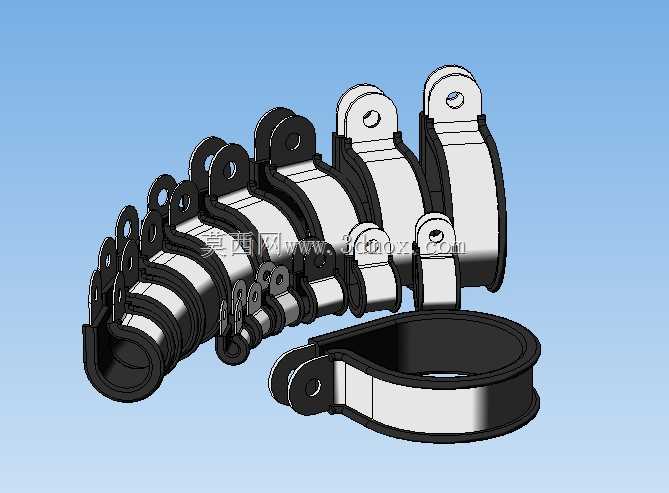

　　从建模细节来看，这套模型还原了不同规格抱箍的尺寸梯度，每个规格的箍带展开长度、弯曲半径、安装耳的中心高、安装孔直径都做了对应匹配，垫圈的嵌装结构也做了完整的细节还原，没有忽略箍带与垫圈之间的定位配合结构，安装耳与箍带的连接位置做了圆弧过渡的加强结构，避免长期受载后连接位置出现断裂，整个系列的安装孔位尺寸保持统一，在做批量管路布设设计时，可以直接调用对应规格的模型，不需要反复调整安装孔的配合尺寸，能有效提升管路排布的设计效率。在实际装配场景中，这类带垫圈的抱箍相比传统的喉箍，抱紧力的分布更均匀，不会出现喉箍那种局部压痕过深的问题，尤其是固定带保温层的管路、带外层护套的线束时，垫圈的缓冲作用能有效避免外层结构被压溃，长期使用的可靠性更高，也不会因为温度变化导致管路热胀冷缩时出现抱箍松脱的问题，垫圈的材质可以根据使用场景更换，比如高温工况用耐温橡胶垫，腐蚀工况用四氟垫，普通工况用通用橡胶垫即可，适配性非常灵活。
