焊接夹具用可拆卸不可调节折叠挡块结构

　　在汽车零部件、钢结构件的批量焊接生产场景中，工装夹具的定位挡块直接决定了工件装夹的重复精度与操作效率，这款适配BRAUERVA1200TR焊接夹具的折叠挡块，正是针对焊接工位频繁上下料、需要快速避让取件空间的实际需求开发的定位组件。不同于常规可调式挡块需要反复校准位置的繁琐操作，这款挡块采用不可调节的固定定位基准设计，所有安装孔位的位置度公差控制在±0.02mm范围内，安装完成后无需额外调整即可获得稳定的定位面，从根源上避免了可调机构长期受焊接飞溅、振动影响出现的定位偏移问题，尤其适合节拍固定、工件一致性要求高的自动化焊接线使用。

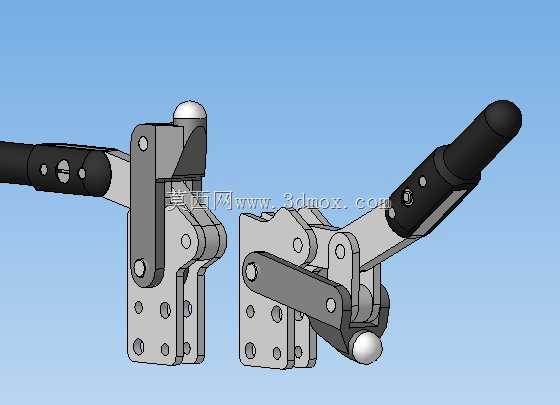

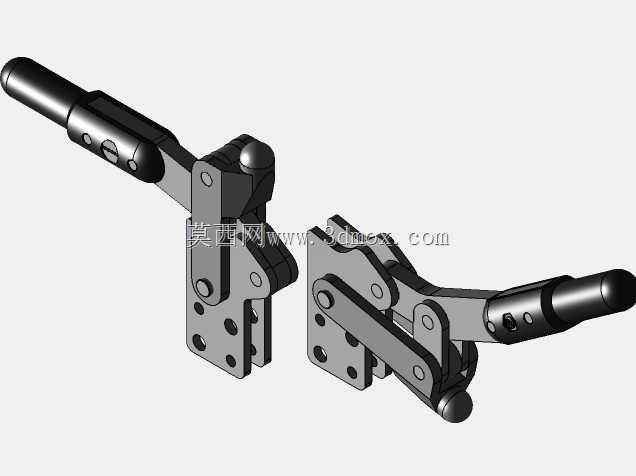

　　从结构设计逻辑来看，这款挡块采用了对称式双组连杆折叠机构，主体承载板采用6mm厚的冷轧钢板冲压成型后做表面发黑处理，能够抵御焊接过程中飞溅的焊渣粘附与车间潮湿环境带来的锈蚀，铰接位置采用渗碳处理的销轴配合铜基衬套，在保证折叠转动顺滑的同时，将铰接位置的配合间隙控制在0.01mm以内，避免挡块在承受工件侧向推力时出现旷量。挡块的工作状态与折叠状态通过端部的球头柱塞实现定位自锁，当挡块翻起至工作位置时，球头柱塞卡入定位凹槽提供足够的锁止力，能够承受焊接过程中工件受热变形产生的最大1200N侧向推力，不会出现意外翻倒导致的定位失效；需要取件时只需施加15N左右的扳动力即可克服柱塞锁止力将挡块翻折至与安装面平行的状态，为工件吊装、机械手取件留出足够的避让空间，无需像固定式挡块那样拆卸螺栓才能取出工件，单工位上下料时间可缩短40%左右。

　　安装边界方面，这款挡块的安装底座采用双列对称布置的Φ8.5mm沉头安装孔，孔距为40mm与60mm两种标准规格，能够直接适配BRAUERVA1200TR系列焊接夹具的标准T型槽安装面，也可通过过渡板安装在其他规格的焊接工作台上，安装完成后挡块的定位面距离安装底座的垂直高度为72mm，折叠后整体高度仅为18mm，不会与工件底部的加强筋、凸台结构产生干涉。挡块的操作手柄包裹了耐高温的硅胶套，即使在焊接完成后挡块本体温度升至80℃左右，操作人员也可直接扳动手柄完成折叠操作，无需等待冷却或佩戴隔热手套，适配焊接工位连续作业的操作节奏。

　　可拆卸的结构设计主要针对焊接工装易损件的快速更换需求，整个挡块组件分为安装底座、折叠连杆组、定位挡头三个独立模块，所有连接销轴均采用卡簧固定，当挡块定位面长期受工件碰撞出现磨损、或者铰接衬套出现旷量时，只需拆下对应位置的卡簧即可更换单个磨损零件，无需将整个挡块从工装上拆下，大幅降低了工装维护的停机时间。不同于市面上常见的可调节折叠挡块，这款产品取消了调节螺杆、锁紧螺母等容易堆积焊渣的活动结构，整体外形更加简洁流畅，日常清理时只需用钢丝刷扫过表面即可去除附着的焊渣，没有容易卡渣的缝隙死角，能够减少工位日常维护的工作量。

　　在实际生产线的应用验证中，这款挡块在白车身焊接工位连续承受12万次工件装夹冲击后，定位面的磨损量小于0.03mm，折叠机构的操作力变化率不超过10%，完全能够满足汽车焊接生产线三年以上的使用寿命要求。其不可调节的设计虽然牺牲了一定的适配灵活性，但针对固定型号工件的焊接场景来说，反而消除了可调机构带来的精度不稳定隐患，配合可拆卸的模块化结构，在维护成本与定位精度之间取得了很好的平衡，尤其适合焊接专机、机器人焊接工作站等对定位重复精度要求高、操作节拍快的工装场景使用。
