薄板弯曲成型冲压印章工装结构

　　这套工装针对小尺寸薄金属片的圆弧弯曲成型工序设计，常见于小型五金冲压产线的单工序压型工位，适配普通开式可倾压力机的安装接口，可完成平板坯料的一次弯曲成型作业，替代传统多工序折弯的低效加工模式，适配小批量多批次的小型五金件生产场景，比如文具金属配件、小型卡扣、异形弹片类零件的弯曲加工。

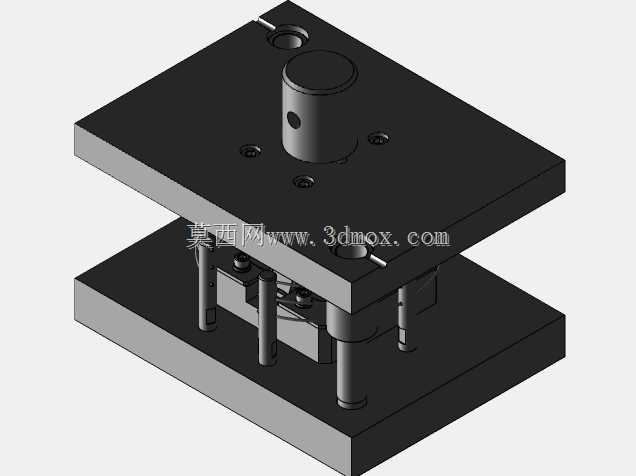

　　从结构布局来看，整套工装采用标准的后侧导柱模架结构，上下模座通过四根独立导柱完成合模导向，导柱与导套采用间隙配合，合模过程中可抵消部分压力机滑块的运动偏差，保证上下模的对中精度，避免成型过程中出现偏载啃模的问题。上模部分通过模柄与压力机滑块连接，模柄采用带防转销的压入式结构，可防止冲压过程中上模组件发生周向转动，保证凸模的成型位置始终与下模定位结构对齐。凸模部分采用整体式成型结构，工作型面按照目标零件的内圆弧尺寸加工，型面粗糙度控制在Ra0.8以下，减少弯曲过程中坯料表面的划伤，同时在凸模的两侧设置了弹性压料结构，合模初始阶段先将平板坯料压紧在定位面上，避免坯料在弯曲过程中发生窜动，导致成型尺寸超差。

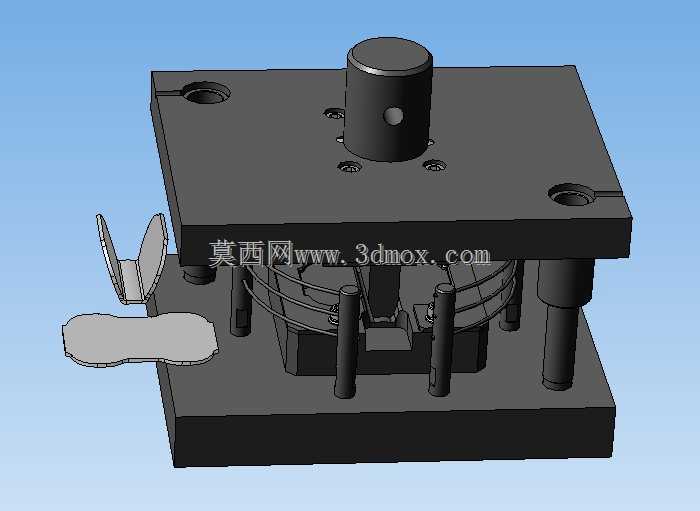

　　下模部分设置了与坯料外形匹配的定位槽，坯料放入后可通过槽边的定位销完成X、Y两个方向的位置固定，无需额外的划线找正，操作工上下料的定位效率可提升40%以上。下模的凹模型面按照零件外圆弧尺寸加工，与凸模型面的单边间隙按照坯料厚度的1.1倍设置，既保证弯曲过程中材料有足够的流动空间，避免出现挤裂、起皱的缺陷，又能控制成型后零件的回弹量，保证圆弧尺寸的一致性。在凹模的两侧设置了顶料结构，成型完成后上模回程时，顶料板在弹簧弹力作用下将成型后的零件从凹模型腔中顶出，避免零件卡在型腔内，方便操作工取件，减少上下料的辅助时间。

　　从安装边界来看，上下模座的安装孔位按照16吨开式压力机的工作台尺寸设计，下模座的长宽尺寸控制在300mm×280mm范围内，闭合高度在180mm-220mm之间可通过模柄的锁紧螺母进行微调，适配不同行程参数的同吨位压力机，无需额外加装垫板即可完成安装。导柱的行程设计预留了20mm的安全余量，保证滑块在上止点时，导柱与导套的配合长度不小于导柱直径的1.5倍，避免合模过程中导套脱出导柱，引发设备安全事故。

　　设计过程中针对薄料弯曲的回弹问题做了针对性补偿，凸模的圆弧半径比目标零件的内圆弧半径小0.2mm，角度设置了2°的回弹补偿角，试模过程中可根据实际成型零件的尺寸偏差，通过打磨凸模型面的方式微调补偿量，无需重新更换核心成型零件，降低试模成本。整套工装的成型零件均采用Cr12MoV材料制作，淬火硬度控制在HRC58-62，保证连续冲压过程中型面的耐磨性，正常维护条件下可完成10万次以上的冲压作业，模座、导柱等标准结构件均采用行业通用规格，后期维护更换配件无需单独定制，可直接采购标准件替换，降低设备的运维成本。在实际生产场景中，这套工装可搭配自动送料机构实现连续自动化生产，也可用于手工上下料的小批量加工场景，成型后的零件圆弧面光滑无折痕，尺寸一致性稳定，可满足后续装配的公差要求，无需额外的整形工序。
