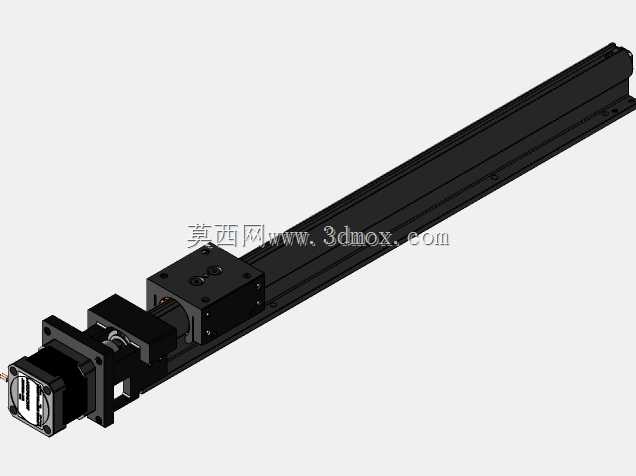

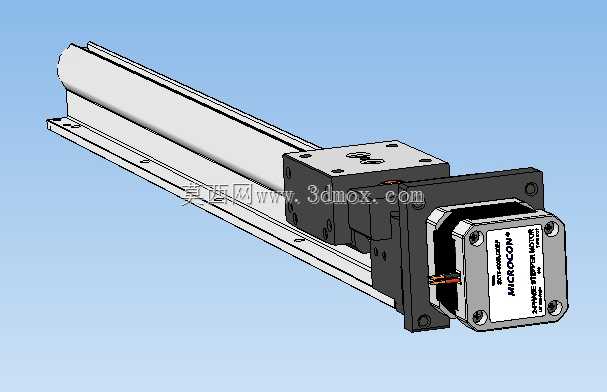

400毫米行程Nema17电机驱动线性导向模组

　　这款线性导向模组是面向小型自动化工位、桌面级精密传动场景开发的直线执行部件，核心传动导向结构采用集成式设计，将导轨承载、动力输入、行程限位功能整合在单一组装单元内，无需使用者额外进行导轨与动力端的同轴度校准，可直接作为直线运动轴集成到各类小型设备中。从实际应用场景来看，这类400毫米行程的线性导向单元，常被用在桌面点胶设备的Z轴或X轴进给、小型视觉检测设备的镜头平移工位、3D打印设备的运动轴改造、实验室小型取样装置的位移驱动，以及小型雕刻设备的工件进给端，尤其适合安装空间紧凑、负载不大但对运动平顺性有一定要求的场合，相比拼接式的导轨加电机座结构，整体占用的安装空间更小，装配环节的累计误差也更容易控制。

　　从功能特性上看，该模组的导向部分采用滚道式线性导轨结构，滑块与导轨之间的滚动摩擦阻力远低于滑动导向结构，运行过程中阻力波动小，低速进给时不会出现明显的爬行现象，配合端部安装的Nema17规格步进电机，可实现开环状态下的精准位置控制，400毫米的有效行程能够覆盖绝大多数小型桌面设备的运动范围需求。模组的滑块安装面预留了标准的螺纹孔位，可直接搭载小型作业末端，比如点胶阀、检测探头、小型夹具等部件，不需要额外加工转接板就能完成末端负载的固定。电机与传动部分的连接采用集成式联轴器座结构，将联轴器完全封闭在模组端座内部，既可以避免传动过程中杂物卷入传动部件，也能保证电机输出轴与传动丝杠的同轴度，减少高速运行时的径向跳动带来的振动和噪音。

　　在设计思路上，这款模组优先考虑了小型设备集成的便利性，整体采用侧装式的导轨基体设计，基体本身兼具安装基准和结构承载的作用，安装时只需要将基体底面的安装孔与设备机架的对应孔位对齐锁紧，就能完成模组的固定，不需要额外制作复杂的安装基座。端座部分的电机安装位采用标准Nema17电机的安装孔距，兼容市面上绝大多数同规格的步进电机、闭环伺服电机，使用者可以根据自身的控制精度、扭矩需求更换适配的动力部件，不需要对端座结构进行二次修改。行程两端预留了限位开关的安装位置，可直接加装光电式或机械式限位传感器，实现运动行程的硬限位和原点复位功能，避免滑块超程运行造成的结构损坏。导轨的滚道部分采用预紧设计，可根据实际负载需求调整滑块的预紧力，既可以在轻载高速场景下降低预紧力减少运行阻力，也可以在有一定倾覆力矩的负载场景下适当提高预紧力，提升导向结构的刚性，减少负载端的晃动量。

　　从外形尺寸与安装边界来看，这款模组的整体宽度控制在Nema17电机的安装尺寸范围内，也就是42毫米左右的宽度尺寸，安装时在设备上预留的宽度空间只需要比模组本体宽出10毫米左右的布线空间即可，不会占用过多的设备内部空间。400毫米的总行程对应的模组整体长度约为520毫米左右，两端的端座各占用约60毫米的安装长度，在进行设备布局时，只需要按照总长度预留安装位置，同时在电机端预留出电机接线和散热的空间，就可以满足安装要求。滑块的安装面高度与电机轴中心高度保持一致，在进行多轴模组搭建时，比如搭建XY两轴运动平台，不需要额外设计高低转接板，就可以保证两个轴的运动平面平行，降低多轴组装时的调试难度。模组的侧面预留了传感器安装槽，可沿着槽体调整限位开关的位置，灵活设置原点和正负限位的触发位置，适配不同的有效行程使用需求，不需要在基体上额外钻孔攻丝，调整过程方便快捷。

　　在实际选型使用时，需要注意这款模组的负载能力主要适配小型轻量化末端，水平安装状态下的额定负载在5公斤以内，垂直安装时需要搭配带抱闸的电机，避免断电后滑块下滑造成设备损坏。导向部分的润滑注油孔设置在滑块侧面，日常维护时只需要定期通过注油孔注入润滑脂，就可以保证导轨滚道的润滑状态，延长模组的使用寿命，不需要拆解模组结构进行维护。整体结构的零件通用性较强，导轨部分采用标准规格的线性导轨型材，后期如果出现滚道磨损，可直接更换同规格的导轨部件，不需要更换整个模组，降低设备的后期维护成本。
