三菱HG-JR103交流伺服电机三维结构

　　在自动化生产线、数控加工中心、工业机器人关节驱动这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机始终是核心执行部件，这款HG-JR103型号的伺服结构，建模时完整还原了量产机型的所有装配细节，从前端输出轴的轴径公差带、安装法兰的止口定位尺寸，到后端编码器防护壳的走线接口、侧置动力连接器的针脚排布，都完全对照实物的装配关系做了1:1复刻。做设备选型的工程师拿到这个模型，不用反复核对二维样本的尺寸标注，直接在装配环境里就能做干涉检查——比如要把电机装在滚珠丝杠的传动座上，法兰面的安装孔位距、输出轴伸的长度、轴上键槽的宽度深度，都能直接匹配标准丝杠座的安装边界，不用反复调整安装板的开孔位置，能省掉不少前期方案校核的时间。

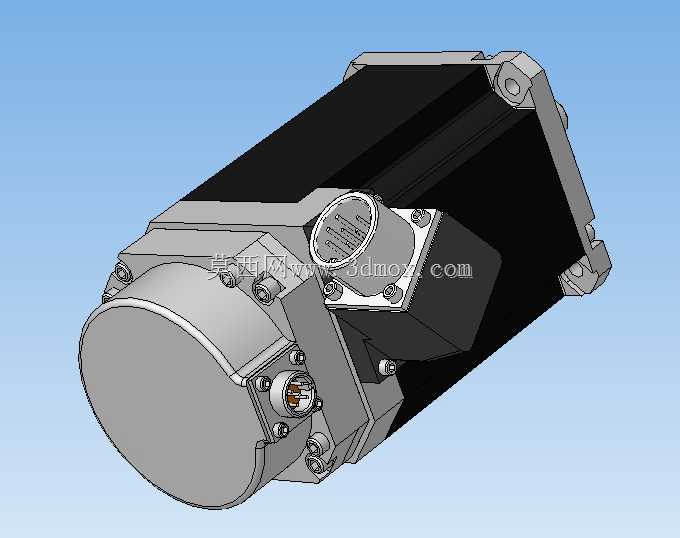

　　从结构设计的角度看，这款电机的壳体采用了分段式拼接结构，前端的端盖通过内六角螺栓与定子壳体紧固，止口配合的位置做了精准的同轴度约束，能保证输出轴转动时的径向跳动控制在伺服系统要求的精度范围内；定子部分的壳体外侧做了密集的散热筋结构，建模时没有简化掉这些筋条的细节，因为做设备热仿真的时候，这些散热结构直接影响电机持续运行时的温升表现，要是把散热筋简化成光面壳体，仿真出来的温升数据会和实际运行偏差很大，很容易导致后期设备运行时出现电机过热报警的问题。侧置的连接器模块做了分体式建模，包含了连接器基座、密封胶圈、固定压盖几个零件，还原了实物的防水密封结构，在有切削液飞溅的机加工场景里，这个密封结构直接决定了电机的防护等级能不能达到IP67的要求，做设备布局的时候，也能根据连接器的伸出方向，提前规划好动力线和编码器线的走线路径，避免和周围的拖链、钣金护罩产生干涉。

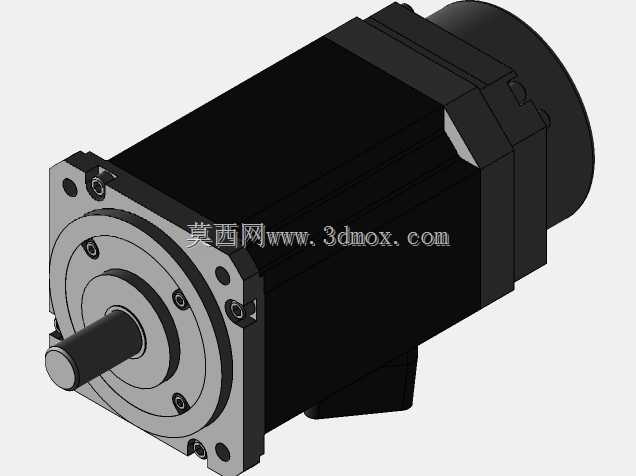

　　输出轴端的结构细节也做了完整还原，轴端的中心螺纹孔、轴上的平键安装位、前端油封的安装槽都有明确的几何特征，设计传动连接结构的时候，不管是用联轴器直连丝杠，还是通过同步带轮做减速传动，都能直接在模型上匹配对应的标准件，不用再单独测绘轴的尺寸。后端的编码器外壳做了凸起的防护结构，能避免设备安装或者维护的时候，磕碰损坏编码器的精密光学部件，外壳上的铭牌安装位也做了预留，做虚拟样机展示的时候，可以直接把参数铭牌贴到对应位置，还原真实设备的外观效果。

　　实际做设备布局的时候，电机的安装边界尺寸是最容易出问题的地方，很多工程师选型时只看样本上的总长总宽，忽略了连接器伸出的高度、编码器端的凸起尺寸，最后做出来的安装护罩盖不上，或者走线空间不够。这个模型把所有外凸的结构都做了完整还原，包括侧方连接器的最大外伸尺寸、后端编码器壳的突出高度、底部安装脚的螺栓沉头深度，在三维装配环境里可以直接生成电机的最大包络体，用来校核设备内部的安装空间，不管是做卧式安装还是法兰立式安装，都能直接匹配对应的安装板尺寸，不用反复调整结构。另外，模型里的所有转动部件都做了同轴度约束，要是做运动仿真的话，可以直接给输出轴添加旋转驱动，模拟电机带动负载转动的状态，检查整个传动链的运动干涉情况，提前发现结构设计里的问题。

　　从功能特性上来说，这款中惯量伺服电机本身适配高速响应的驱动场景，建模时还原的转子结构对应的转动惯量参数，也能和实际选型样本上的参数匹配，做整机动态仿真的时候，可以直接给转子部件赋予对应的惯量属性，仿真出来的加减速响应特性更贴近实际运行状态，不用再额外估算参数。壳体上的所有安装螺栓孔都做了真实的沉头深度，设计安装紧固件的时候，可以直接选对应长度的内六角螺栓，避免出现螺栓长度不够拧不紧，或者太长顶到电机内部绕组的问题。
