适配标准安装块的组合式封装模具结构

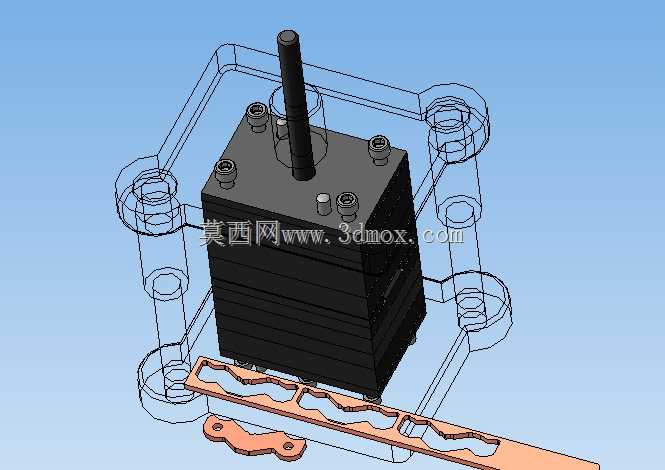

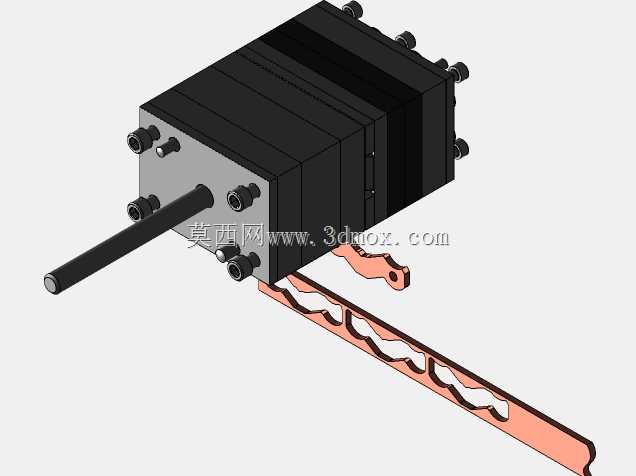

　　在精密五金件连续冲压生产场景中，这类适配标准安装块的组合封装模具，主要用于薄型金属料带的级进封装成型工序，常见于电子接插件、引线框架类零件的末端封装工位，替代传统分体式模具的零散安装调试流程，减少产线换模时的对位校准工作量。整套模具采用层叠式组合结构设计，核心成型模块通过四周均布的内六角紧固件实现叠层锁紧，避免长期冲压震动下出现模块错位，顶部伸出的导向柱与设备上模座的导套配合，保证上下模合模时的同轴度公差控制在0.02mm以内，满足薄料冲压的精度要求。模具外围预留的框架式安装位，是专门匹配行业通用标准安装块的接口设计，安装时无需额外加工转接板，直接通过框架四角的通孔与标准块上的定位销对接，即可完成模具在冲床工作台面的固定，

　　安装边界完全覆盖常用120mm规格标准安装块的安装孔位，适配多数中小型高速冲床的工作台装夹范围。从功能设计上看，这套组合模具将封装成型的冲裁、压合、整形几个工位集成在同一模座内，料带通过下方的导向托板送入模腔，托板上的型面完全匹配料带的轮廓形状，送料过程中不会出现料带偏移，每一次合模动作即可完成单组零件的封装成型，相比分体式单工位模具，生产效率可提升40%以上，同时减少了多工位间的定位累积误差。设计过程中充分考虑了模具的维护便利性，层叠式的模块结构可以单独拆解某一工位的镶件，当某一成型部位出现磨损时，无需拆卸整套模具，仅需松开对应位置的紧固件更换磨损镶件即可，大幅降低停机维护的时间成本。模具的导向结构除了顶部的主导向柱外，

　　模座四角还设置了辅助导柱导套，在合模行程的末端进行二次定位，避免高速冲压时模座出现侧向偏移，保证封装压合的受力均匀，不会出现零件封装边压合不实或者局部压伤的问题。料带出口位置设置的弹性托料件，会在开模时将成型完成的料带托离模腔，避免料带粘在模面上影响后续送料，托料件的弹力可以通过底部的调节螺钉进行调整，适配不同厚度料带的托料需求。在实际生产应用中，这类组合封装模具不需要针对特定设备做定制化改造，只要是搭载对应规格标准安装块的冲压设备，都可以快速装夹投产，非常适合多品种小批量的电子五金件生产场景，换模时间可以从传统模具的2小时以上压缩到20分钟以内。模具的成型型腔采用镶件式设计，不同规格的封装零件仅需要更换对应位置的型腔镶件和托料板，

　　模座主体部分可以通用，大幅降低了同类产品的模具开发成本。整套模具的闭合高度、安装孔位尺寸都严格遵循行业通用的标准参数，不需要额外调整冲床的闭合行程即可直接安装使用，模座上设置的集中润滑通道，可以在设备运行过程中自动对导向部件、滑动摩擦面进行润滑，减少人工保养的工作量，延长模具的整体使用寿命。在结构强度设计上，模座主体采用合金工具钢经淬火处理，硬度达到HRC58-62，能够承受长期高速冲压的交变载荷，不会出现模座变形的问题，受力集中的成型部位额外做了局部硬化处理，耐磨损性能比普通模具提升30%以上。
