2000x1000mm多孔定位焊接台框架结构

　　在金属结构件焊接加工的车间场景里，这类带多孔定位面的焊接台框架是工位核心承载基础，区别于普通固定式焊接平台，它的核心作用是给各类异形焊件、框架类焊件、钣金组焊件提供统一的定位基准与装夹依托，不管是小批量的设备机架焊接，还是维修场景下的结构件补焊组对，都能依托台面上的阵列孔位快速完成装夹固定，省去反复划线找正的辅助时间，也能避免焊接过程中工件受应力变形出现尺寸偏移。

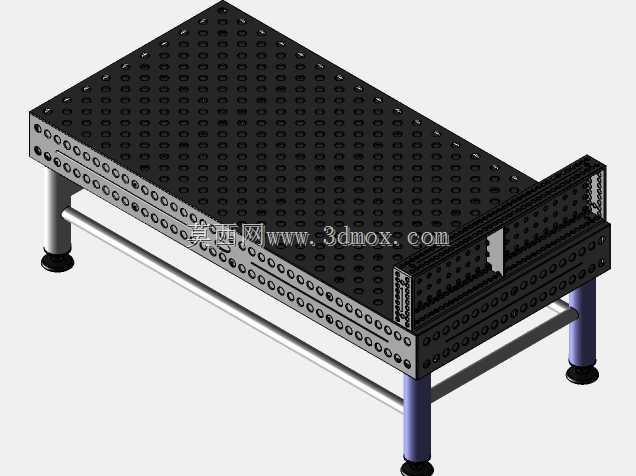

　　从结构设计逻辑来看，整个框架采用分体式承载思路，台面部分采用带密集阵列孔的厚板拼接结构，孔位按照标准孔距排布，所有孔位的同轴度、孔距公差都控制在装夹配件的适配范围内，不管是使用快速锁紧销、压紧夹具还是角度定位块，都能直接插入孔位完成固定，不需要额外在台面上焊接临时挡块，减少对台面本身的损伤，也能适配不同尺寸、不同外形的工件装夹需求。台面侧边同样排布了同规格的阵列孔，除了台面上方的装夹，还能在侧面延伸安装定位支架、延伸平台或者侧压组件，应对超出台面宽度的长尺寸工件组对需求，台面上还设置了立式定位挡板结构，同样带满阵列孔，能给工件提供垂直方向的定位基准，在组对L型结构、箱型结构的时候，不需要额外架设直角靠尺，直接靠在立式挡板上就能保证垂直度要求。

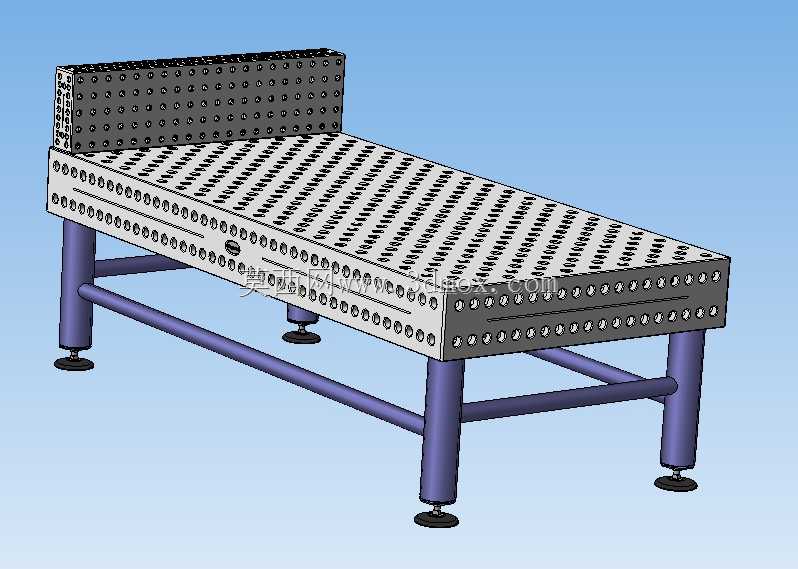

　　支撑部分采用四组可调式支腿结构，支腿主体为圆管型材，底部搭配可调脚杯，安装的时候可以通过脚杯的螺纹调节整个台面的水平度，哪怕车间地面存在一定的平整度误差，也能把台面调整到水平状态，避免因为台面倾斜导致工件组对时出现角度偏差。支腿之间采用横向连接杆做刚性连接，形成稳定的框架支撑结构，抵消焊接过程中敲击、装夹带来的侧向力，避免整个台架出现晃动或者变形，支撑结构的高度设置符合常规站立作业的人机工程要求，操作人员不需要过度弯腰或者抬臂就能完成大部分焊接作业，降低长时间作业的疲劳感。

　　外形尺寸上，这款焊接台框架的台面有效作业尺寸为2000x1000mm，这个尺寸覆盖了大部分常规工业焊件的组对需求，不管是小型的设备支架、钣金箱体，还是长度在两米以内的机架结构，都能直接在台面上完成装夹焊接，安装边界方面，整个台架的占地尺寸略大于台面尺寸，支腿的外伸范围预留了脚杯调节的空间，安装时不需要做特殊的地基预埋，直接放置在硬化的车间地面上，调平脚杯之后就能投入使用，如果需要移动工位，也可以搭配叉车直接从支腿底部的空隙叉起转运，不需要额外拆解结构。

　　实际使用过程中，这类多孔焊接台框架的适配性很强，除了常规的手工电弧焊、二氧化碳气体保护焊作业，还能配合焊接变位机、机器人焊接单元做基础工位台，因为孔位是标准化排布，只要配套对应的转接件，就能快速把焊接夹具、工件定位工装固定在台面上，切换不同工件的生产时，不需要重新制作整个工位台，只需要更换对应的定位组件就能快速换型，很适合多品种小批量的金属加工车间使用。台面的孔位设计也兼顾了焊渣清理的便利性，焊接过程中产生的焊渣、飞溅可以直接通过孔位落到台面下方，不会在台面积攒影响工件放置，日常清理只需要用刮板或者压缩空气吹扫就能完成，维护难度很低。

　　从结构强度设计来看，台面的板厚选择、支撑型材的规格都经过承重校核，满负载装夹工件的时候，台面的变形量控制在焊接作业允许的公差范围内，不会因为长期承重出现台面凹陷或者孔位变形，保证长期使用的定位精度。立式挡板和台面的连接采用刚性固定结构，垂直度经过校准，长期受侧向挤压力也不会出现倾斜，保证垂直定位的准确性。支腿和横向连接杆的连接采用满焊结构，整体框架的刚性足够，即使在台面上进行敲击校正、强力装夹的操作，也不会出现框架开焊或者晃动的问题。
